Porsche Wallbox - Zasilanie

| PL
365
NIEBEZ-
PIECZEŃSTWO
OSTRZEŻENIE
Informacje
Ładowarkę Wallbox można podłączyć w trybie 1-fa-
zowym lub 3-fazowym: zob. konguracja sieci doty-
cząca ustawień zasilania.
Podłączając kabel infrastrukturalny, należy zwró-
cić uwagę na schemat połączeń g(rys.143) ,
g(rys.144).
Podłączanie kabla infrastrukturalnego (3-
fazowego)

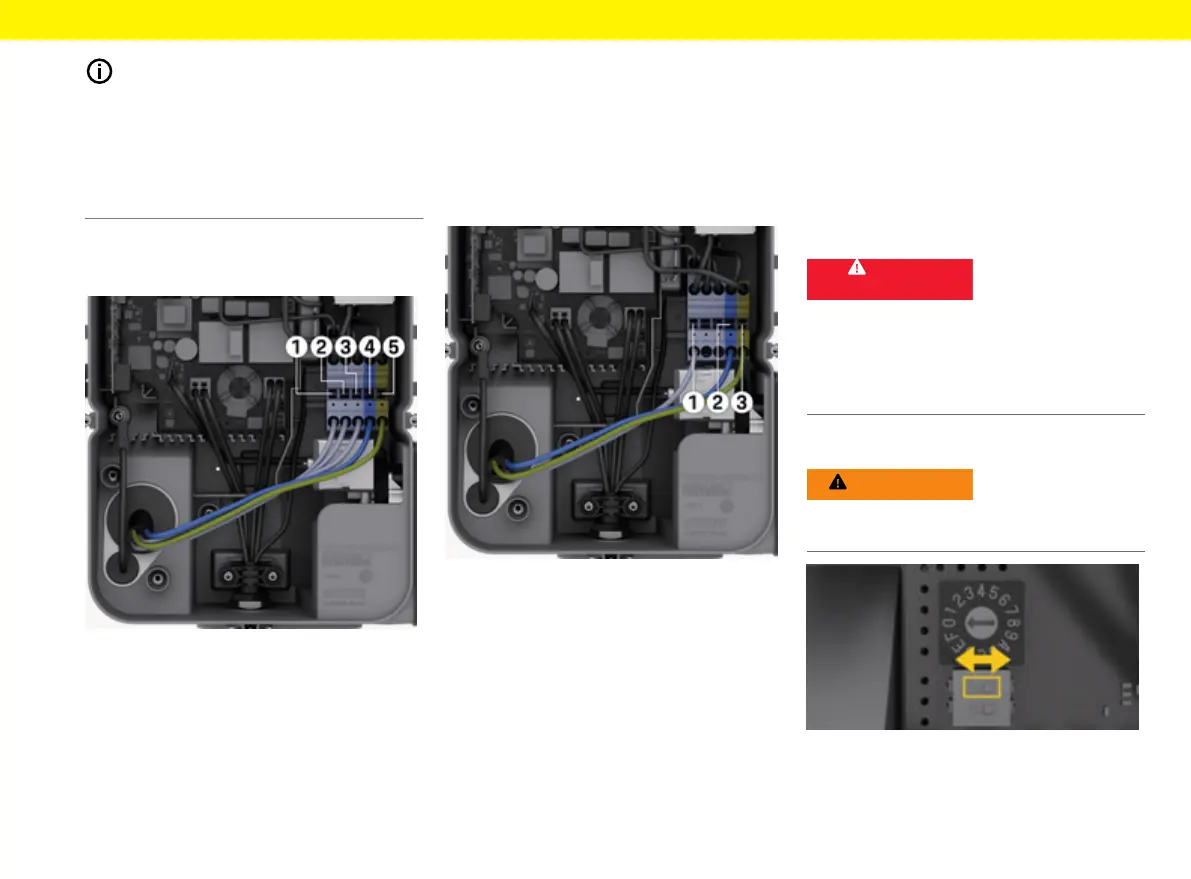

Rys.143: Zaciski przyłączeniowe (3-fazowe)
1. Odizolować żyły kabla na długości 12 mm.
2. Przypisać odpowiedni kolor i podłączyć do za-
cisków od lewej do prawej w następującej kolej-
ności:
1 L1
2 L2
3 L3
4 N (niebieski)
5 PE (zielony/żółty)
3. Dokręcić zaciski śrubowe z przodu momentem
1,65 Nm +/-8%.
Podłączanie kabla infrastrukturalnego (1-
fazowego)
Rys.144: Zaciski przyłączeniowe (1-fazowe)
1. Odizolować żyły kabla na długości 12 mm.
2. Podłączyć do zacisków od lewej do prawej w
następującej kolejności:
Sieć TT/TN:
1 L1
2 N (niebieski)
3 PE (zielony/żółty)
Sieć informatyczna:
1 L1 (czarny) w zacisku 3 (brązowy)
2 N (niebieski) w zacisku 2 (niebieski)
3 PE (zielony/żółty) w zacisku 1 (zielony/żółty)
3. Dokręcić zaciski śrubowe z przodu momentem
1,65 Nm +/-8%.
Zasilanie
Włączanie/wyłączanie monitorowania uzie-
mienia
Zagrożenie życia w wy-
niku porażenia prądem
Korzystanie z ładowarki Wallbox bez włączonego mo-
nitorowania uziemienia może być przyczyną poraże-
nia prądem, zwarcia, pożaru, wybuchów lub oparzeń.
Monitorowanie uziemienia należy wyłączać jedynie
w nieuziemionych sieciach elektrycznych.
Ustawianie konguracji sieci
Kongurację sieci należy przeprowadzać tylko wtedy,
gdy ładowarka Wallbox nie jest pod napięciem.
Rys.145: Przełącznik DIP
Ustawianie przełącznika DIP
e
Przesunąć przełącznik DIP w lewo lub w prawo
za pomocą pęsety.
