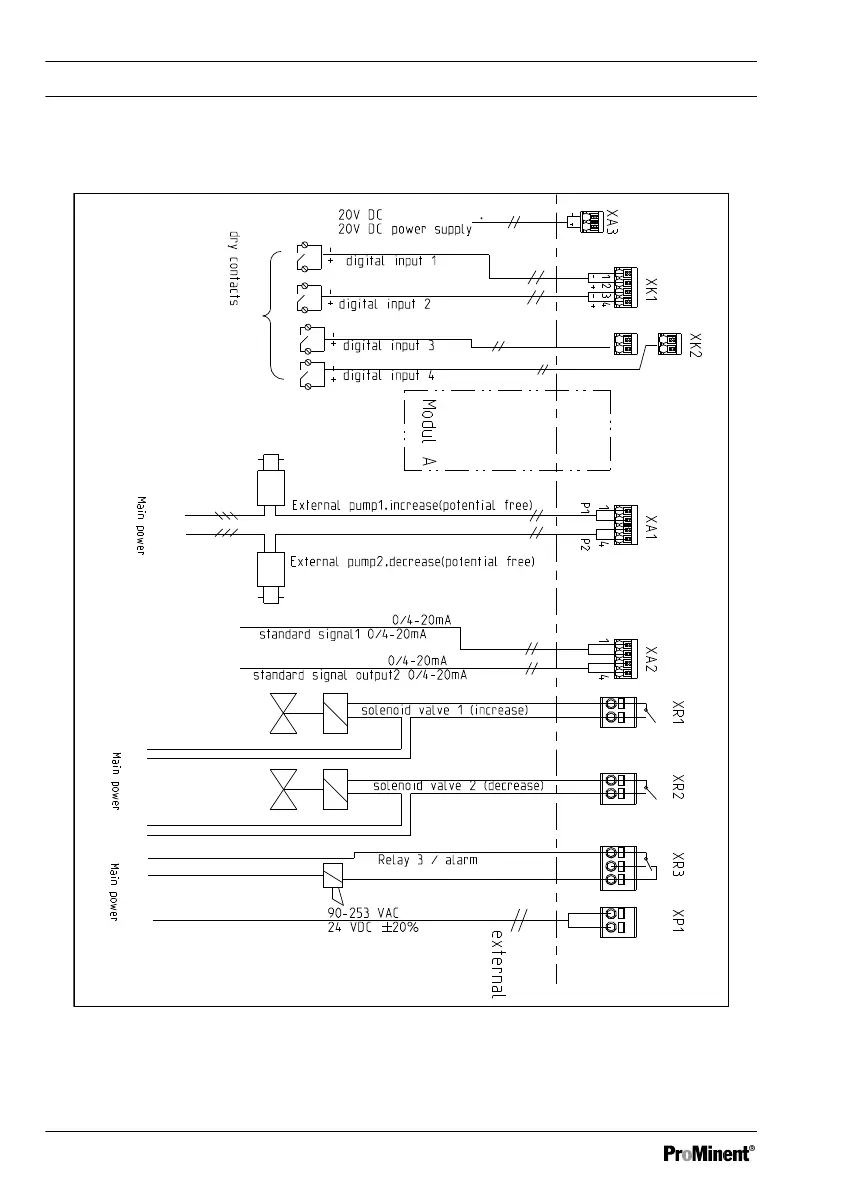

Terminal diagram for the base module (Channel 1 and 2) with assignment options
Extern
Alarmrelais
Magnetventil 2 (senken)
Magnetventil 1 (heben)
Normsignal-Ausgang 2
Normsignal-Ausgang 1
Externe Pumpe 2, senken (potenzialfrei)
Externe Pumpe 1, heben (potenzialfrei)
Stromnetz
Stromnetz
Potenzialfreie Kontakte
Digitaler Kontakteingang 1
Spannungsversorgung
Digitaler Kontakteingang 2
Digitaler Kontakteingang 3
Digitaler Kontakteingang 4
A2465
Stromnetz
Fig. 16: Terminal diagram with assignment options. Base module Channel 1 and 2, there can only
be one main measured variable, e.g. chlorine sensor connected to a unit. The dissolved oxygen
sensor type DO3 cannot be connected to the extension unit and only to the base module
