• 4. SYSTÈME DE GESTION CIRCUIT INTÉGRÉ "ELECTA"
KCTR
7 ÷ 45 °C
-20 ÷ +43 °C
18 ÷ 35 °C
Valve by-pass

18 ÷ 35 °C
18 ÷ 35 °C
Accumulation inertielle 50 ℓ
Thermostat d'ambiance
Ventilo-convecteurs
Thermostat d'ambiance
Panneaux
radians 1
Panneaux
radians 2
Panneaux
radians 3
TERMINAL BLOCK

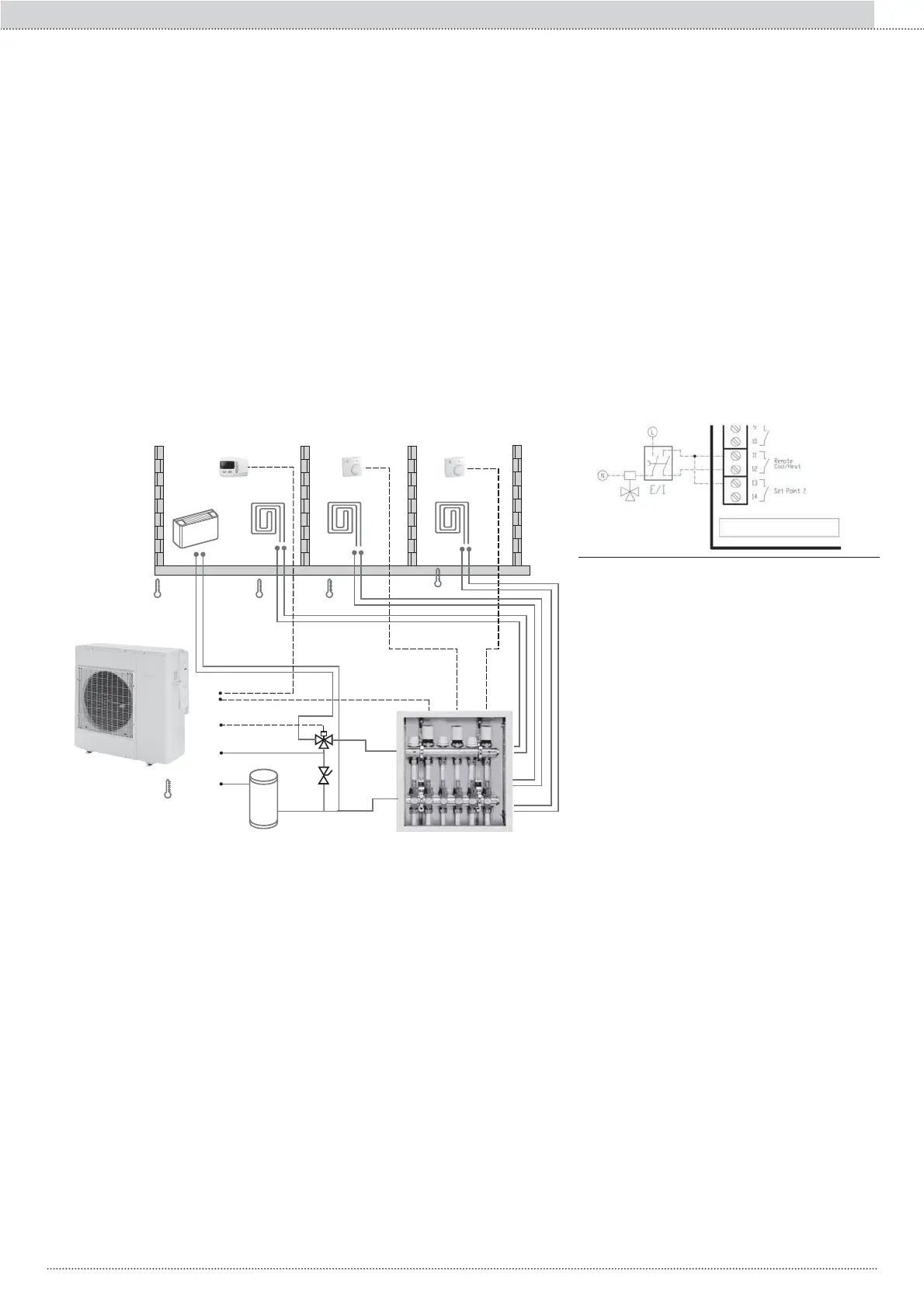

Avec le schéma du système on veut représenter un
exemple classique de chauffage par des panneaux ra-
diants et de rafraîchissement par fancoil. Par le KCTR
installé dans la zone principale (1) on commande l’ac-
tivation de la ELECTA et la tête des panneaux radiants
1.
Par les thermostats installés dans les autres zones
(2 et 3) on va commander les têtes des panneaux
radiants correspondants (2 et 3). La vanne à 3-voies
doit être installée de sorte que, quand elle n’est pas
alimentée, la circulation soit directe aux panneaux ra-
GLDQWVHWTXHOHSDUDPqWUHGHFRQ¿JXUDWLRQGXFRP-
PXWDWLRQGXPRGHGRLWrWUHFRQ¿JXUpj 'HFHW-
te façon par exécution des connexion électriques à la
7(50,1$/%/2&.UHSUpVHQWpHVjOD¿JXUH
-si les contacts restent ouverts on a le fonctionnement
du chauffage, la vanne à 3-voies envoie de l’eau aux
collecteurs radiants et la ELECTA produit de l’eau
adapte pour les systèmes radiants.
-si les contacts sont fermés on passe au système de
rafraîchissement, la vanne 3 voies alimentée envo-
ie de l’eau au fancoil et la ELECTA produit de l’eau
adapte aux systèmes à fancoil (Set Point 2).
(*) Voir détail «A»
Description
La gestion intégrée du circuit thermique et de la pompe à chaleur s'effectue à l'aide d'un régulateur innovant "INTERFACE UTILISATEUR" intégré dans
celle-ci. Le INTERFACE UTILISATEUR est relié aux entrées de gestion de la pompe à chaleur et à une carte de terminaison électrique “TERMINAL
BLOCK”, où peuvent être reliées différentes entrées et sorties des organes qui constituent l'installation. La particularité du INTERFACE UTILISATEUR
est constituée par la présence d'un logiciel paramétrique qui permet la personnalisation du confort résidentiel, selon les différents besoins d'utilisation
rationnelle des sources énergétiques et des unités terminales, pour la durabilité écologique du système tout entier. A l'aide des touches du INTERFACE
UTILISATEURRQSHXWFRQ¿JXUHUQRQVHXOHPHQWOHVFRPPDQGHVQRUPDOHVVXUODPRGDOLWpHWpWDWGHIRQFWLRQQHPHQWGHODSRPSHjFKDOHXUPDLVDXVVL
tous les paramètres relatifs aux algorithmes de gestion de l'installation. Pour compléter les fonctions présentes dans le INTERFACE UTILISATEUR, on
peut relier une
clavier d'utilisateur KCTR (accessoire optionnel) au TERMINAL BLOCK, qui a la fonction de contrôle de la température et de l'humidité
ambiante du local principal de l’habitation.
/¶XWLOLVDWHXUjODLGHGX.&75SHXWQRQVHXOHPHQWFRQ¿JXUHUOHVSRLQWVGHFRQVLJQHG¶KXPLGLWpHWGHWHPSpUDWXUHDPELDQWHPDLVDXVVLGp¿QLUOHV
périodes d'atténuation du confort environnemental. De plus, on peut activer les principaux états et modalités de fonctionnement de la pompe à chaleur,
et visualisations disponibles sur le INTERFACE UTILISATEUR.
EXEMPLE DU SYSTÈME AVEC ELECTA ET KCTR: de chauffage avec plancher chauffant et ventilo-convecteur raffresamento
(*)
A
