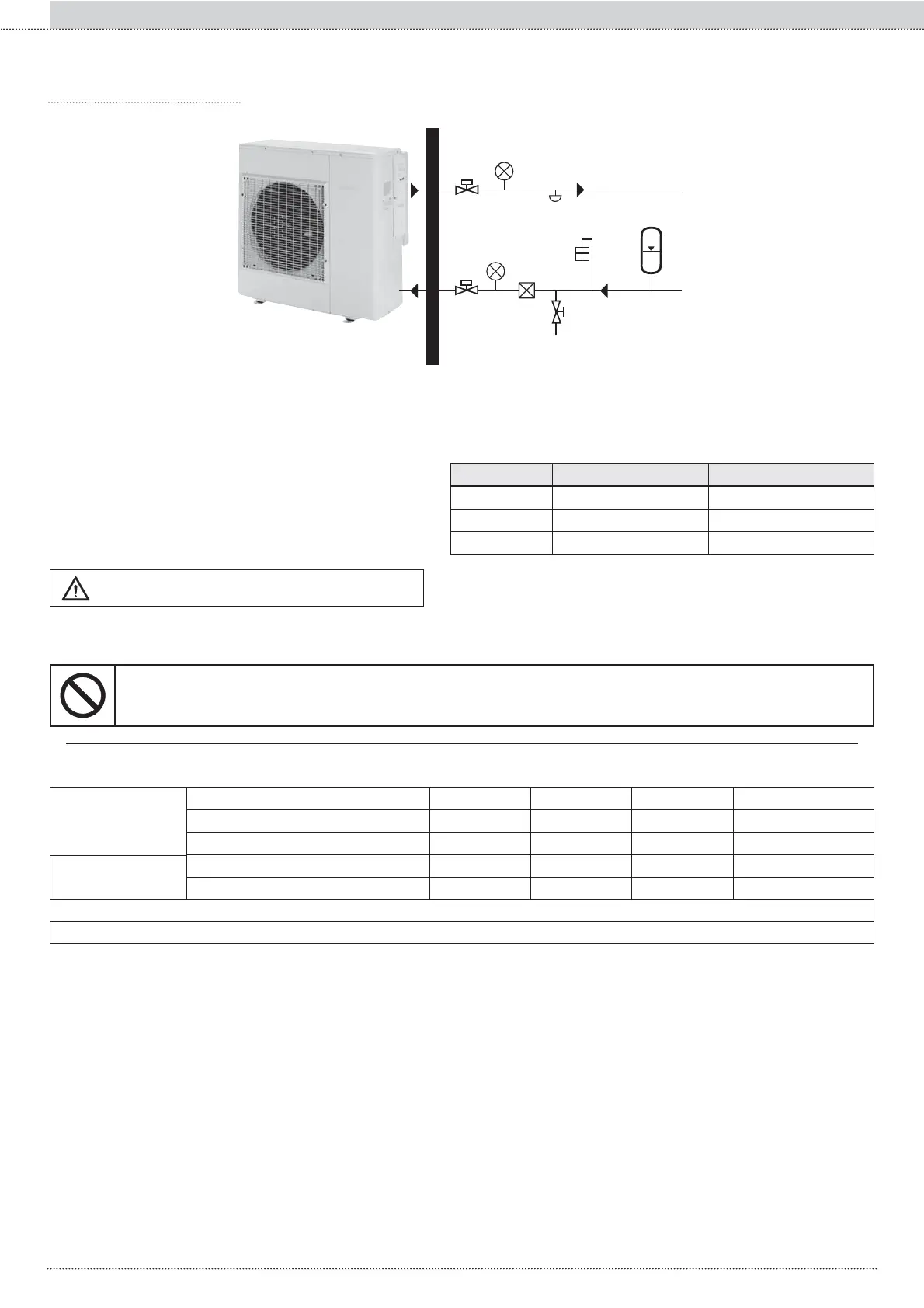

1 válvulas de interceptación
2¿OWURGHOtQHDSDUDDJXDPDOODVFP
2
)
3 manómetro
4 válvula de llenado
5 válvula de descarga de la instalación (en los puntos más bajos del circuito)
6 válvula de purga del aire (en los puntos más altos del circuito)
7 vaso de expansión
No utilice la bomba de calor para tratar agua de proceso industrial, agua de piscinas o agua sanitaria.
En todos estos casos predisponga un intercambiador de calor intermedio.
&LUFXLWRKLGUiXOLFR
Concentración de antihielo en la instalación
Factores de correc-
ción
% Monoetilenglicol inhibido 10% 20% 30% 40%
Temp. de congelación * -4 °C -9°C -15 °C -23 °C
Capacidad 0,996 0,991 0,983 0,974
Pot. Absorbida 0,990 0,978 0,964 1,008
Pérdida de carga 1,003 1,010 1,020 1,033
1RWDORVYDORUHVGHWHPSHUDWXUDVRQLQGLFDWLYRV$WpQJDVHVLHPSUHDODVWHPSHUDWXUDVLQGLFDGDVSDUDHOSURGXFWRHVSHFt¿FRXVDGR
Porcentaje máximo de glicol 40%
9.5 CONEXIONES HIDRÁULICAS
¡ATENCIÓN!
• La cantidad de agua en la instalación (tuberías+terminales+acumulador) no debe ser inferior a los valores indicados en la tabla.
• El vaso de expansión está a cargo del instalador
Modelo Contenido mínimo (l) 3UHVLyQPi[LPD%DU
105 30 3
110 40 3
116 60 3
Las conexiones del agua deben realizarse en conformidad con el esque-
ma y las prescripciones proporcionados por el diseñador de la instalación
térmica, respetando la entrada y la salida del agua en la bomba. En
cualquier caso, el circuito hidráulico debe ser realizado siguiendo las
siguientes recomendaciones:
• Es necesario instalar manómetros para supervisar la presión del agua en
la instalación.
• Es aconsejable prever válvulas de interceptación que permitan aislar los
componentes más importantes de la instalación.
Dichas válvulas, que pueden ser de esfera, de globo o de mariposa, deben
tener unas dimensiones adecuadas para dar lugar a la mínima pérdida de
carga posible cuando están en posición de apertura.
• La instalación debe dotarse de drenajes en los puntos más bajos.
• En los puntos más altos de la instalación deben proveerse las purgas de
aire.
• Todas las tuberías deben aislarse y apoyarse de manera adecuada.
• La presencia de partículas sólidas en el agua puede provocar la obstruc-
ción del intercambiador. Por tanto, es necesario proteger la entrada del inter-
FDPELDGRUPHGLDQWHXQ¿OWURGHPDOODH[WUDtEOH(OFDOLEUHGHODJXMHURGHOD
UHMLOODGHO¿OWURGHEHVHUGHDOPHQRVPDOODVFP
2
.
• Después del montaje de la instalación y después de cada reparación, es
indispensable limpiar cuidadosamente todo el sistema, prestando especial
DWHQFLyQDOHVWDGRGHO¿OWUR
• Se ha previsto un sistema automático de protección antihielo que prevé:
- la activación del circulador con temperatura exterior inferior a 4 °C
- la puesta en marcha del compresor con temperatura del agua inferior a 2
°C.
Para habilitar esta protección, ponga en On el dip switch n.°1, que se en-
cuentra en el PDB DISPLAY.
258
Sección II :: Instalación y mantenimiento
ES
