• 4. STEUERSYSTEM DER INTEGRIERTEN ANLAGE "ELECTA"
KCTR
7 ÷ 45 °C
Fan Coil Units
-20 ÷ +43 °C
18 ÷ 35 °C
Strahlplatten 1
Raumthermostat
Raumthermostat
Lagertank 50 ℓ
Bypassventil
Strahlplatten 2
Strahlplatten 3
18 ÷ 35 °C
18 ÷ 35 °C

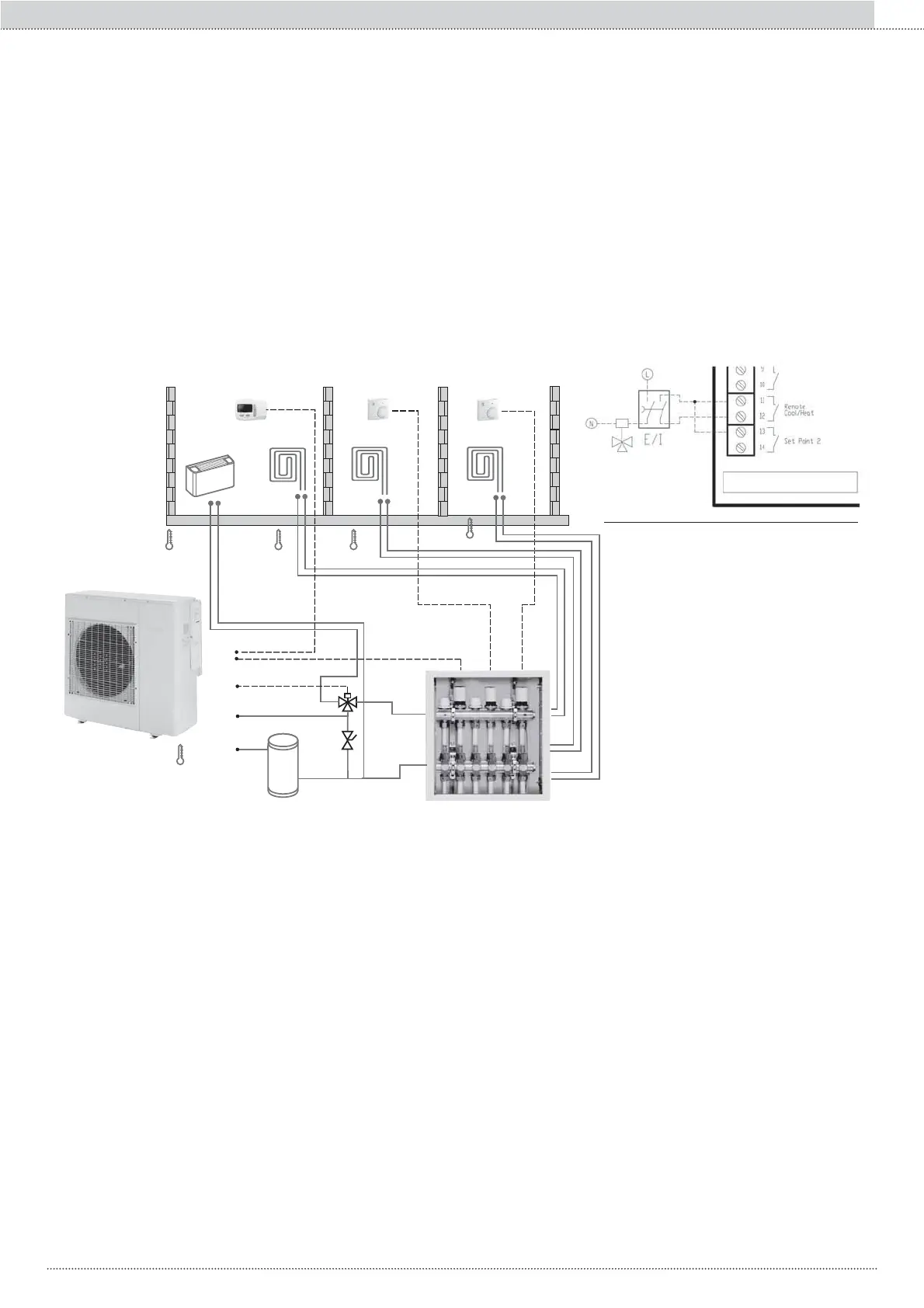

BEISPIELZEICHNUNG EINER ANLAGE MIT ELECTA UND KCTR: Heizung mit Strahlungsplatten und Kühlung mit
Ventilatorkonvektor
TERMINAL BLOCK
Mit dieser Anlagenzeichnung soll eine klassisches
Beispiel für eine Heizung mit Strahlungsplatten
und Kühlung mit Ventilatorkonvektor dargestellt
werden. Über das KCTR, das im Hauptraum
(1) installiert ist, wird die Einschaltung der PdC
ELECTA und der Kopf der Strahlungsplatten 1
gesteuert
Über die Thermostate, die in den anderen Räu-
men (2 und 3) installiert sind, werden die Köpfe
der entsprechenden Strahlungsplatten (2 und 3)
gesteuert. Das 3-Wege-Ventil muss derart instal-
liert werden, dass bei einer Versorgungsunterbre-
chung der Fluss direkt zu den Strahlungsplatten
JHOHLWHWZLUGXQGGHU.RQ¿JXUDWLRQVSDUDPHWHUIU
den Betriebswechsel muss auf 101 = 1 eingestellt
werden. Hierdurch ist bei Durchführung der in fol-
gender Abbildung dargestellten Stromanschlüsse
zum TERMINAL BLOCK:
- wenn die Kontakte offen bleiben wird geheizt,
das 3-Wege-Ventil leitet Wasser zu den
Strahlungsplatten und ELECTA erzeugt Wasser,
das für die Strahlungssysteme geeignet ist.
- wenn die Kontakte geschlossen werden, wird
gekühlt, das stromversorgte 3-Wege-Ventil leitet
Wasser zum Ventilatorkonvektor und ELECTA
erzeugt Wasser, das für die Systeme des Venti-
latorkonvektors geeignet ist (Sollwert 2).
(*) Siehe Detail "A"
Beschreibung
Die integrierte Steuerung der Heizanlage und der Wärmepumpe erfolgt über einen in der "%(187=(56&+1,7767(//(" integrierten Schalter. Die %(-
187=(56&+1,7767(//( ist mit den Steuerungseingängen der Wärmepumpe und mit einer entsprechenden elektrischen Ausschaltkarte "TERMINAL
BLOCK" verbunden, in der die verschiedenen Ein- und Ausgänge der Bauteile angeschlossenen werden können, aus denen sich die Anlage zusam-
mensetzt. Die Besonderheit der %(187=(56&+1,7767(//( besteht in der parametrischen Software, mit der der Wohnungskomfort hinsichtlich der
verschiedenen rationalen Anforderungen für den Gebrauch der Energiequellen und der Endgeräte individuell eingestellt werden, um eine ökologische
Nachhaltigkeit des gesamten Systems zu erzielen. Über die Tasten der %(187=(56&+1,7767(//( können neben den normalen Betriebssteue-
rungen und der Steuerung des Wärmepumpenbetriebs alle Parameter der Anlagensteueralgorithmen eingegeben werden. Zur Vervollständigung der
Funktionen der %(187=(56&+1,7767(//( kann an den TERMINAL BLOCK eine Benutzertastatur KCTR (Zeitthermostat, optionales Zubehör ange-
schlossen werden). Über sie kann die Temperatur und die Luftfeuchtgkeit des Hauptraumes der Wohnung gesteuert werden.
Der Benutzer kann außer der Einstellung der Sollwerte für die Feuchtigkeit und Temperatur der Umgebung auch die Zeiten mit Abschwächung festle-
gen. Ferner hat er die Möglichkeit, die wichtigsten Betriebszustände und Betriebsarten der Wärmepumpe sowie die auf der %(187=(56&+1,7767(/-
LE verfügbaren Darstellungen einzuschalten.
(*)
A
175
Leitungsquersch I :: Benutzer
