1.2 ANLAGENVORSCHRIFTEN
1.3 ANSCHLÜSSE AN DEN PCB TERMINAL BLOCK

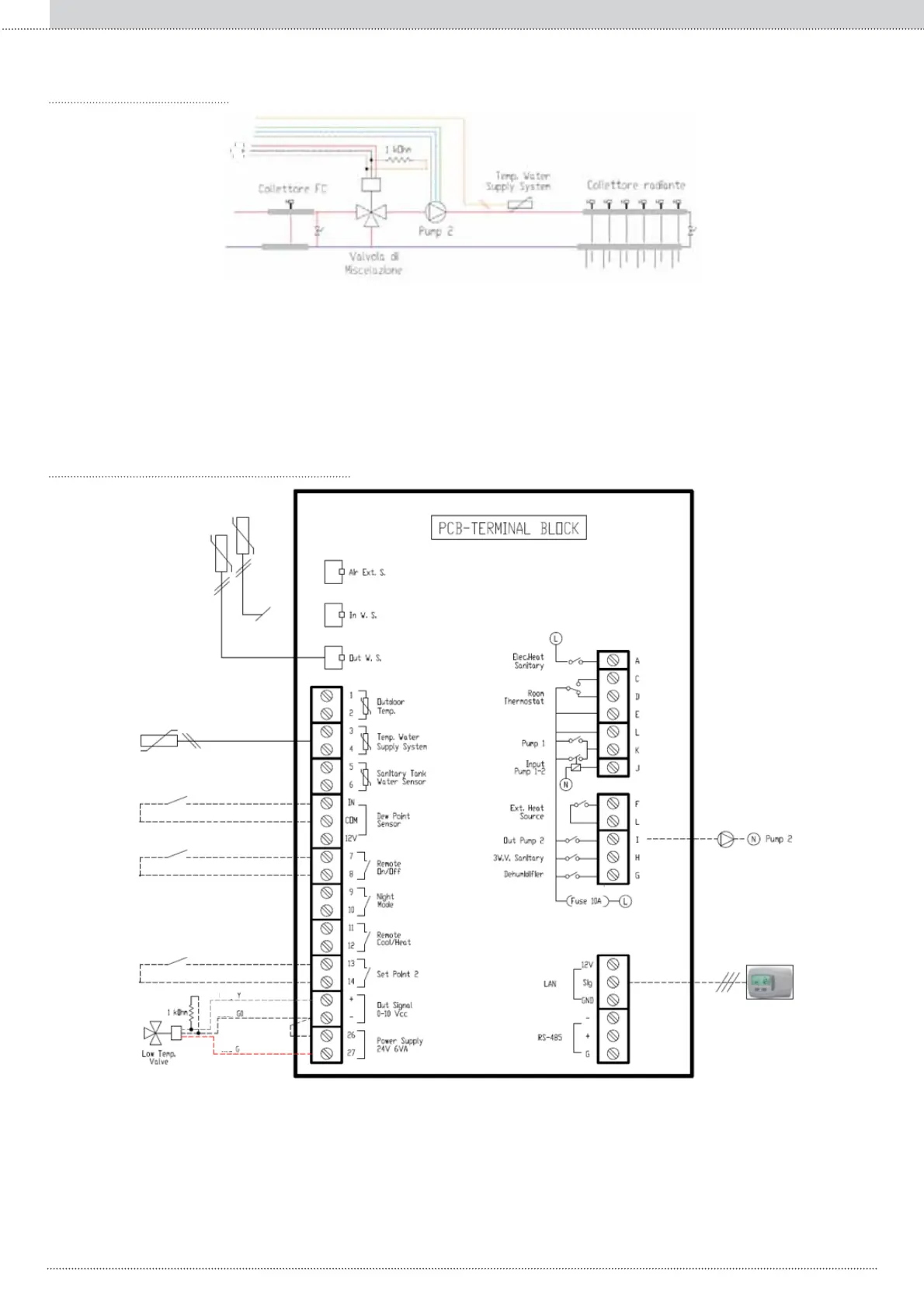

Abb. 3: Positionierung der drei Grundbauteile an der Anlage für die gleichzeitige Steuerung eines Hoch- und eines Niedrigtemperaturkollektors (Mi-
schventil, Umwälzpumpe und Temperatursonde).
Abb. 4: Grundanschlüsse für die gleichzeitige Steuerung einer Strahlungs- und einer Ventilatorkonvektoranlage.
ANMERKUNG: Die KCTR ist von grundlegender Bedeutung und für den Start von ELECTA kann dieser durch einen Schalter ersetzt werden, der die
Klemmen L-K kurzschließt oder die Phase der Klemmleiste mit Klemme J verbindet.
1. Das Mischventil zwischen dem Hoch- und Niedrigdruckkollektor einbauen, sodass das Wasser, das zum Niedrigtemperaturkollektor geleitet wird,
mit dessen Rücklauf und dem Wasser aus dem Hochdruckkollektor gemischt wird.
2. (LQHQ:LGHUVWDQGYRQNȍSDUDOOHO]XGHQ'UlKWHQ*XQG<HLQEDXHQ'LHVHU:LGHUVWDQGPXVVVRQDKZLHP|JOLFKDP0LVFKYHQWLOPRQWLHUW
werden, um Signalstörungen zu vermeiden.
3. Vor dem Mischventil eine Umwälzpumpe montieren.
4. (LQHQ7HPSHUDWXUVHQVRUNȍEHL&DP(LQJDQJGHV1LHGULJWHPSHUDWXUNROOHNWRUVHLQEDXHQ
ANMERKUNG: Maximale Länge 30m.
318
AnlagenDE
