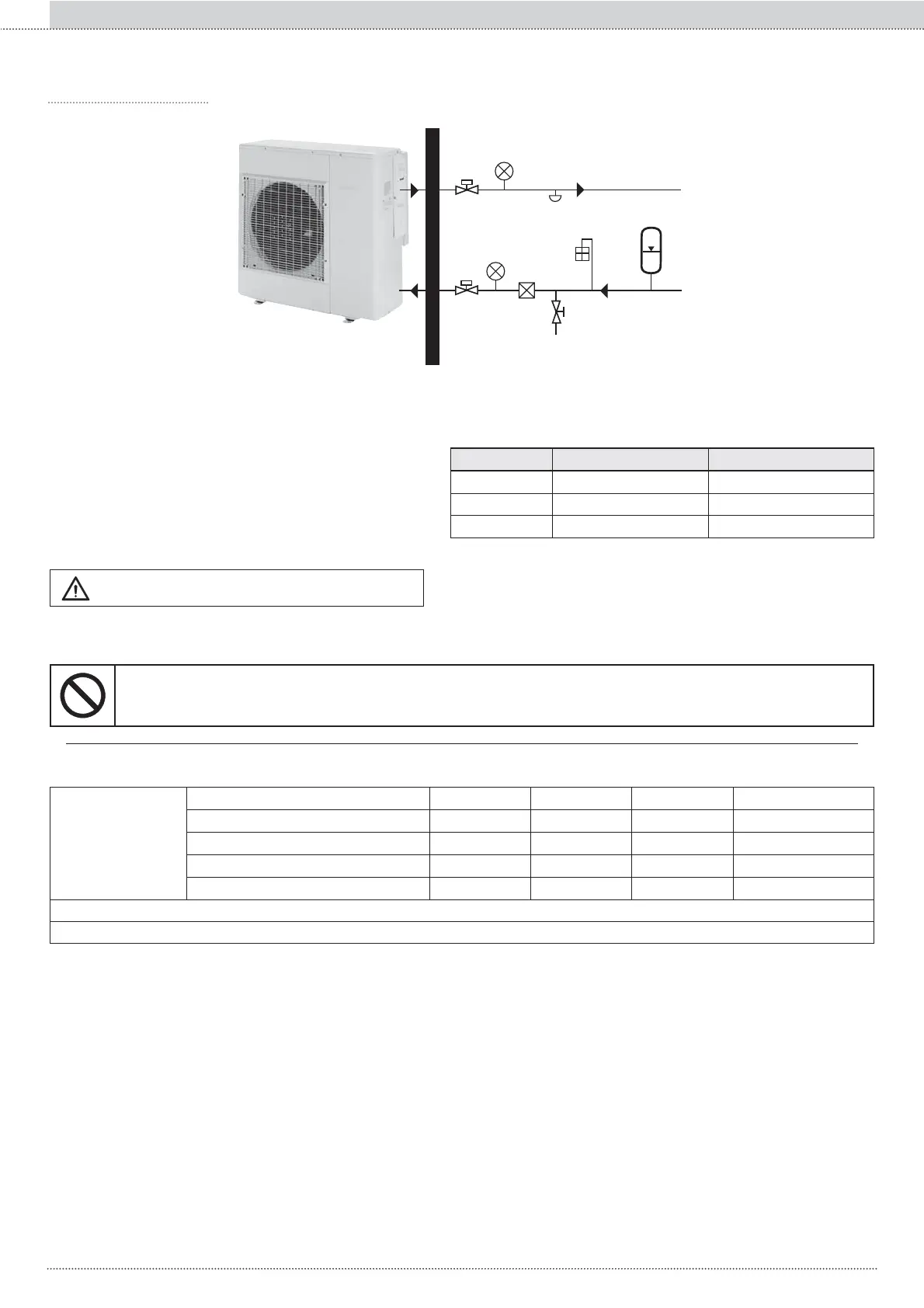

1 Sperrventil
2 :DVVHUOHLWXQJV¿OWHU0DVFKHQFP
2
)
3 Manometer
4 Sperrventil
5 Ablassventil Anlage (an den tiefsten Stellen des Kreislaufs)
6 Entlüftungsventil (an den höchsten Stellen des Kreislaufs)
7 Ausdehnungsgefäß
Wärmepumpe nicht zur Behandlung industriellen Prozesswassers, von Schwimmbad- oder Trinkwasser einsetzen.
In all diesen Fällen einen Wärmetauscher zwischenschalten.
Wasseranschluss
Konzentration von Frostschutzmittel in der Anlage
Korrekturfaktoren
% Inhibiertes Monoethylenglykol 10% 20% 30% 40%
Temp. Gefrierung * -4 °C -9°C -15 °C -23 °C
Fassungsvermögen 0,996 0,991 0,983 0,974
Pot. Aufnahme 0,990 0,978 0,964 1,008
Druckverlust 1,003 1,010 1,020 1,033
$QPHUNXQJ'LH7HPSHUDWXUDQJDEHQVLQG5LFKWZHUWH,PPHUGLH7HPSHUDWXUYHUZHLVHIUGDVVSH]L¿VFKHEHQXW]WH3URGXNWEHDFKWHQ
Maximaler Glykolanteil 40%
9.5 WASSERANSCHLÜSSE
ACHTUNG!
• Die Menge an Wasser in der Anlage (Rohrleitungen+Endgeräte + Speicher) darf nicht unter den in der Tabelle angegebenen Werten sein.
• Das Ausdehnungsgefäß ist Aufgabe des Installateurs
Modell Mindestwassermenge (l) Höchstdruck (Bar)
105 30 3
110 40 3
116 60 3
Die Wasseranschlüsse müssen in Übereinstimmung mit dem Plan und
den Vorschriften durchgeführt werden, die vom Planer der Wärmeanlage
geliefert werden, wobei der Wasserein- wie Wasserausgang in die Pumpe
zu beachten sind. Bei der Ausführung des Wasserkreislaufs sind in jedem
Fall die folgenden Anweisungen zu beachten:
• Es müssen Manometer installiert werden, um den Wasserdruck in der An-
lage zu überwachen.
• Es wird empfohlen, Absperrventile einzubauen, mit denen die wichtigsten
Bauteile der Anlage abgetrennt werden können.
Diese Ventile (Kugel-, Durchgangs- und Drosselklappenventile) müssen so
dimensioniert sein, dass sie möglichst geringe Druckverluste erzeugen, wenn
sie in geöffneter Stellung sind.
• Die Anlage muss an den tiefsten Stellen Abläufe besitzen.
• An den höchsten Stellen der Anlage müssen Entlüftungen vorgesehen sein.
• Alle Rohrleitungen müssen isoliert und in geeigneter Weise unterstützt wer-
den.
• Festkörperpartikel im Wasser können zur Verstopfung des Wärmetauschers
führen. Daher ist der Eingang des Wärmetauschers mit einem herausnehm-
EDUHQ*LWWHUQHW]¿OWHU]XVFKW]HQ'LH0DVFKHQJU|HGHV)LOWHUQHW]HVPXVV
mindestens 10 Maschen/cm
2
betragen.
• Nach der Montage der Anlage und nach jeder Reparatur ist die gesamte
Anlage unbedingt sorgfältig zu reinigen, wobei besonders auf den Zustand
des Filters zu achten ist.
• Es ist ein automatisches Frostschutzsystem mit den folgenden Funktionen
vorgesehen:
- Aktivierung des Umwälzers bei einer Außentemperatur unter 4 °C
- Einschalten des Umwälzers bei einer Außentemperatur unter 2 °C.
Um diese Schutzfunktion zu aktivieren, den DIP-Schalter 1 auf dem PDB
DISPLAY auf ON stellen.
202
Leitungsquersch II: Installation und Wartung
