1.2 PRESCRIZIONI IMPIANTISTICHE

1.3 CONNESSIONI ALLA PCB TERMINAL BLOCK

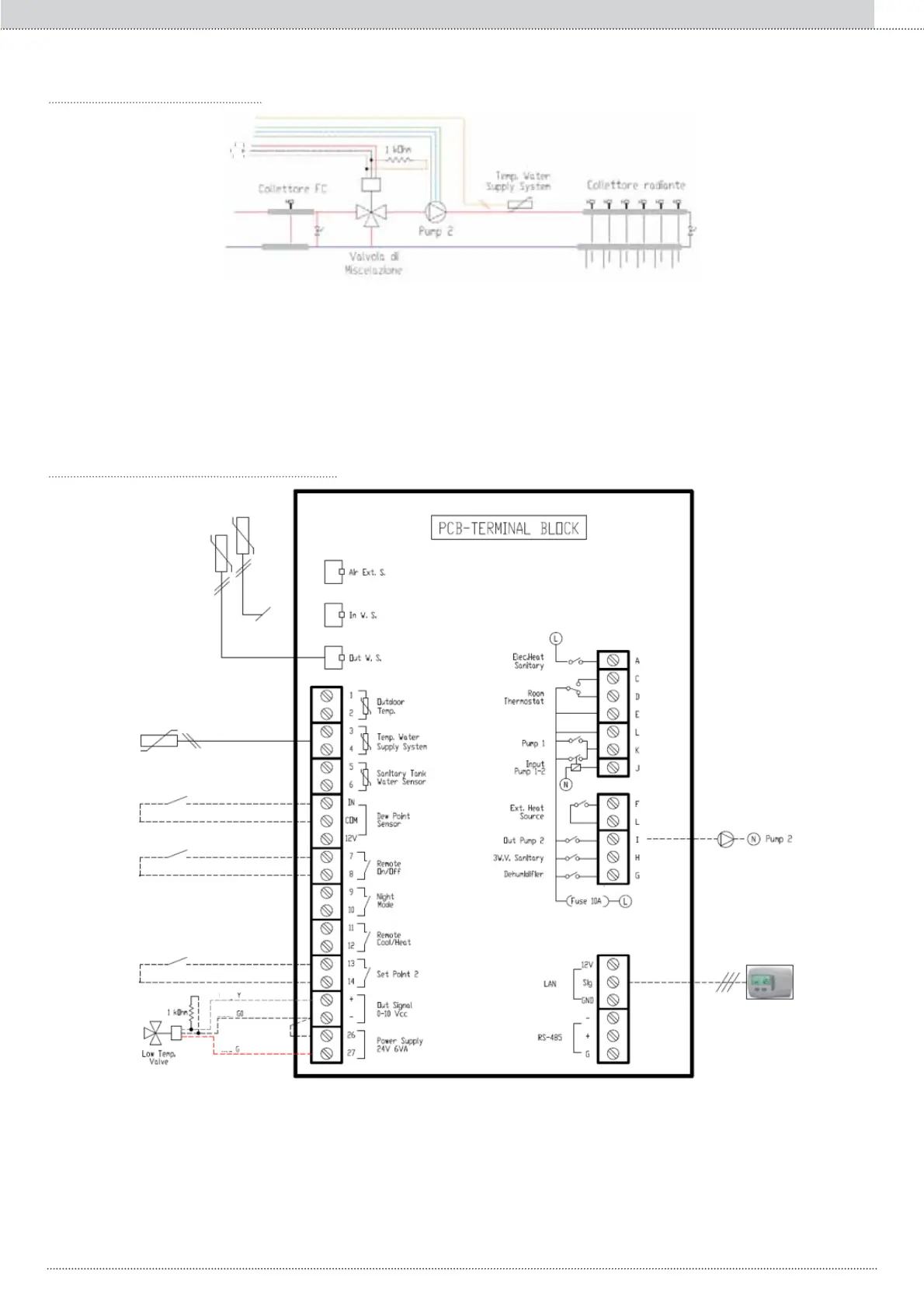

Fig. 3: Posizionamento nell’impianto dei tre componenti fondamentali, per la gestione contemporanea di un collettore di alta ed uno di bassa tempe-

ratura (valvola di miscelazione, circolatore e sonda di temperatura).

Fig. 4: Connessioni fondamentali per la gestione contemporanea di un impianto radiante e di uno a fancoil.

127$,O.&75QRQqIRQGDPHQWDOHHDL¿QLGHOO¶DYYLDPHQWRGHOOD(/(&7$SXzHVVHUHVRVWLWXLWRGDXQLQWHUUXWWRUHFKHFRUWRFLUFXLWLLPRUVHWWL/.RFKH

porti la fase della morsettiera al morsetto J.

1. Posizionare la valvola di miscelazione tra i collettori di alta e di bassa temperatura, in modo che l’acqua inviata al Collettore bassa temp. sia una

miscela tra quella di ritorno dello stesso e quella proveniente dal Collettore alta temp.

2. ,QVHULUHXQDUHVLVWHQ]DGDNȍLQSDUDOOHORWUDL¿OL*H<7DOHUHVLVWHQ]DGHYHHVVHUHSRVWDLOSLYLFLQRSRVVLELOHDOOD9DOYRODGLPLVFHOD]LRQH

per evitare disturbi al segnale.

3. Posizionare un circolatore a valle della Valvola di miscelazione.

4. 3RVL]LRQDUHXQVHQVRUHGLWHPSHUDWXUDNȍD&DOO¶LQJUHVVRGHO&ROOHWWRUHEDVVDWHPS

NOTA: Lunghezza massima di 30m.

285

Allegati IT
