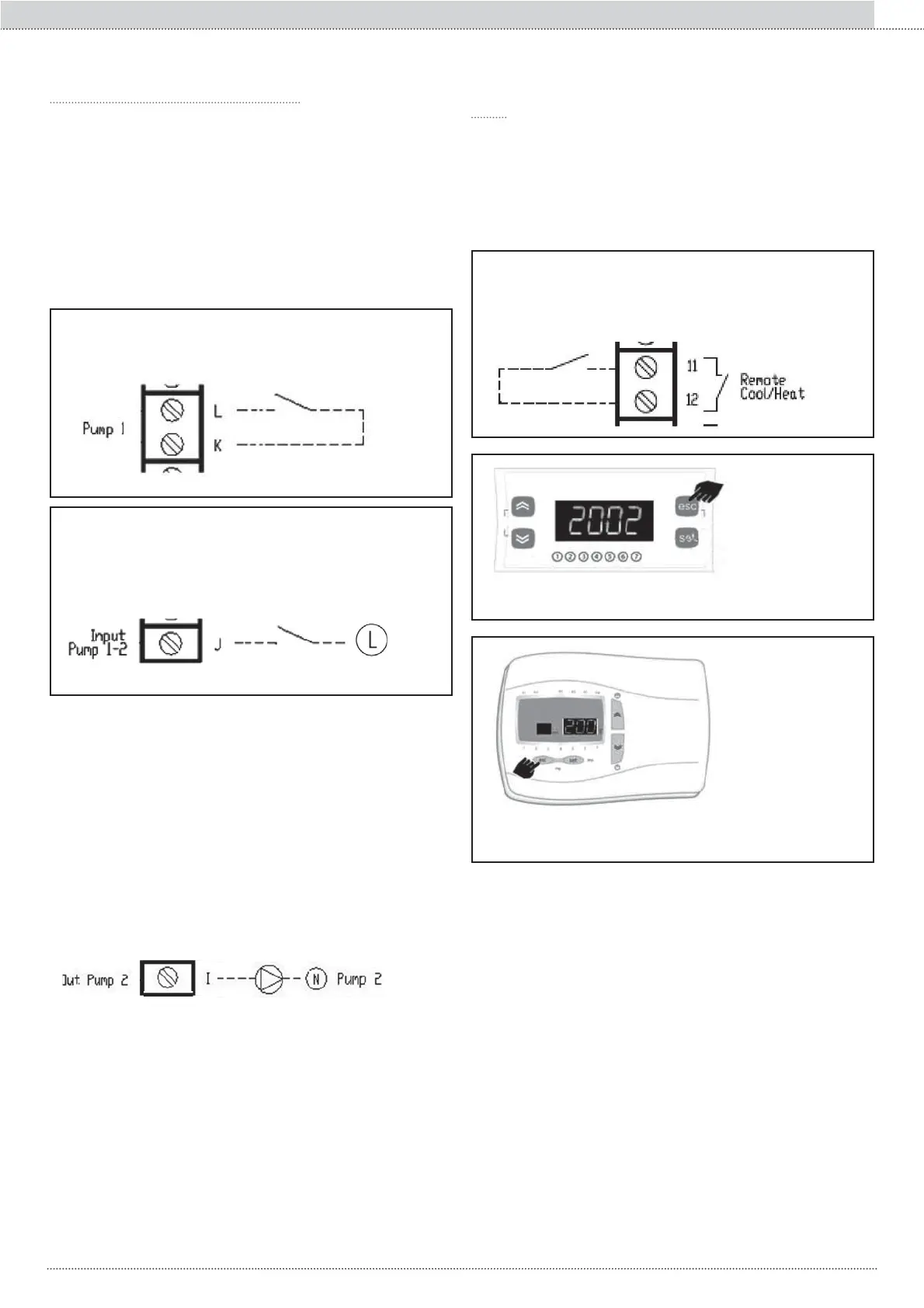

7.2 ACTIVACIÓN DE LOS CIRCULADORES
Circulador en la BDC (BOMBA 1)
La activación de Pump1 da el permiso para encender el compresor.
La Bomba1 es activada automáticamente por la ,17(5)$=868$5,2 en los
casos siguientes:
1) Solicitud de producción de ACS
2) Solicitud KCTR (si está instalado) por temperatura ambiente no alcan-
zada.
Al pasar de ACS a climatización, y viceversa, está previsto un tiempo de
retardo en la activación de Pump1 (parámetro 130) para permitir la aper-
tura/cierre de la válvula de 3 vías.
Es posible activar la Bomba1 también mediante mandos externos (ej.
termostatos ambiente) de estas dos maneras:
Cerrando el circuito del contacto “Pump 1” (bornes L y
K de la TERMINAL BLOCK).
Llevando la fase “L” 230 V al borne J de la TERMINAL
BLOCK. De esta forma se alimenta la Bomba P1 interna a la
PiTXLQD\DOPLVPRWLHPSROD%RPED3PHGLDQWHHOERUQH
I)
Bomba 2 (instalación):
La Bomba2 debe utilizarse únicamente en las instalaciones provistas de
circuito de "ALTA" temperatura (fancoil) y de "BAJA" temperatura (radian-
te).
La bomba P2 se usa en el circuito de "BAJA" temperatura (radiante). En
caso de llamada desde la zona radiante, a través de la entrada J se orde-
na a la máquina de activar la bomba P2 conectada a la salida I y, al mismo
tiempo, ELECTA activa la bomba P1.
Para el uso de instalaciones provistas de circuito de "ALTA" temperatura
(fancoil) y de "BAJA" temperatura (radiante), póngase en contacto con el
centro de asistencia autorizado.
Están disponibles tres formas de efectuar el cambio del modo de funcio-
QDPLHQWRGHOD%'&(QIXQFLyQGHODFRQ¿JXUDFLyQGHOSDUiPHWUR101,
en el campo del menú HP, tenemos:
- 101=0: Cambio mediante INTERFAZ USUARIO (y KCTR si está
instalado)&DPELRPHGLDQWHFRQWDFWRH[WHUQR³5HPRWH&RRO+HDW´
PRGRFDOHIDFFLyQ FRQWDFWRDELHUWR2: Cambio mediante contacto
externo “Remote Cool/Heat”, modo calefacción = contacto cerrado
(valore di default)
Cambio del modo mediante contacto externo “Remote Cool/
Heat” (bornes 11- 12 de la TERMINAL BLOCK) Par 101 =
1 o 2
&RQ¿JXUDFLyQGHIiEULFD3DU
1
2
1
7.3 MODO DE FUNCIONAMIENTO (CALEFACCIÓN/REFRIGERA-
CIÓN)
Cambio del modo mediante ,17(5)$= 868$5,2. Manteniendo
pulsada la tecla esc se invierte el modo de funcionamiento.
Cambio del
modo
mediante KCTR Manteniendo pulsada la tecla
esc se invierte el modo de funcionamiento
2
3
NOTA
Si Pump1 se activa mediante comandos externos, permanecerá activa
aunque ELECTA se apague a través del contacto externo "Remote On/
Off"
