Zusätzlich zur Standardsteuerung, die in der Montage- und Bedienungsanleitung beschrieben ist, kann die Aktivierung des Hilfsgenerators (Klemmen
F-L des PCB-TERMINAL BLOCK) von der Temperatur des Intertialspeichers der Anlage abhängig gemacht werden, der zwischen den Generatorsy-
stemen (PdC und zusätzlicher Generator) und den Benutzersystemen eingebaut ist (Ventilatorkonvektor anl., Strahlungsanlage, BWW).

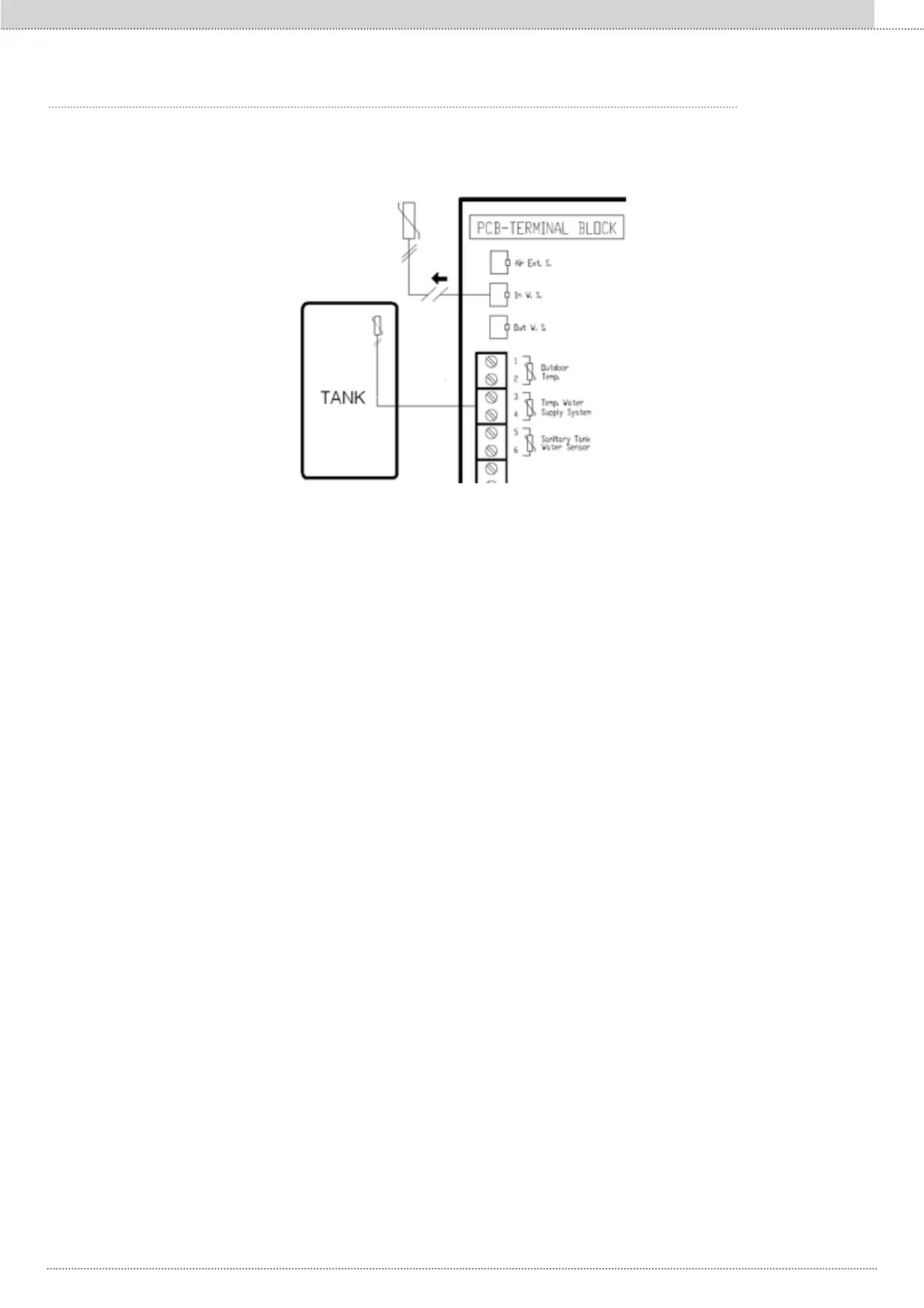

Abb. 8: Anschluss der Bezugssonde am Inertialspeicher der Anlage
1.10 ERWEITERTE STEUERUNG HILFSGENERATOR (BEZUGSTEMPERATUR AM INERTIALSPEICHER DER ANLAGE)
:HQQMHW]WGHU+LOIVJHQHUDWRUIUHLJHJHEHQLVW3DUHUVHW]WGLH6RQGHDP,QHUWLDOVSHLFKHUGHU$QODJHGLH6RQGHDPYRUODXIYRQ(/(&7$DEHU
nur bei der Heiz- und nicht bei der BWW-Funktion.
Die Frequenz des Verdichters wird jetzt so geändert, dass die Temperatur des Inertialspeichers der Anlage (Par.111) der mit Klimakurve berechneten
Temperatur entspricht. Wenn diese Temperatur entsprechend ist, ist die Verdichterfrequenz gleich Null.
Für die Aktivierung des Hilfsgenerators darf die Frequenz des Verdichters nicht Null sein, daher schaltet sich der Generator aus, sobald die Tempera-
tur des Inertialspeichers der Anlage der Klimakurve entspricht.
ANMERKUNG:
• Bei BWW ist die Steuerung Standard.
• Der Inertialspeicher der Anlage ist ein Speicher der Anlage, er darf NICHT mit dem Brauchwarmwasserspeicher verwechselt werden.
1RWZHQGLJH(LQJULIIHXPGLHHUZHLWHUWH6WHXHUXQJGHV+LOIVJHQHUDWRUV]XNRQ¿JXULHUHQ
1. Den Verbinder “In. W. S.” trennen.
2. (LQHQ7HPSHUDWXUVHQVRUNȍEHL&]ZLVFKHQGHQ.OHPPHQGHV7(50,1$/%/2&.DQVFKOLHHQXQGGLHVHQDP,QHUWLDOVSHLFKHUGHU
Anlage positionieren.
ANMERKUNG: Max. Länge 30m.
3. Den Parameter 110=2 einstellen.
325
