9.3 HAUPTBAUTEILE

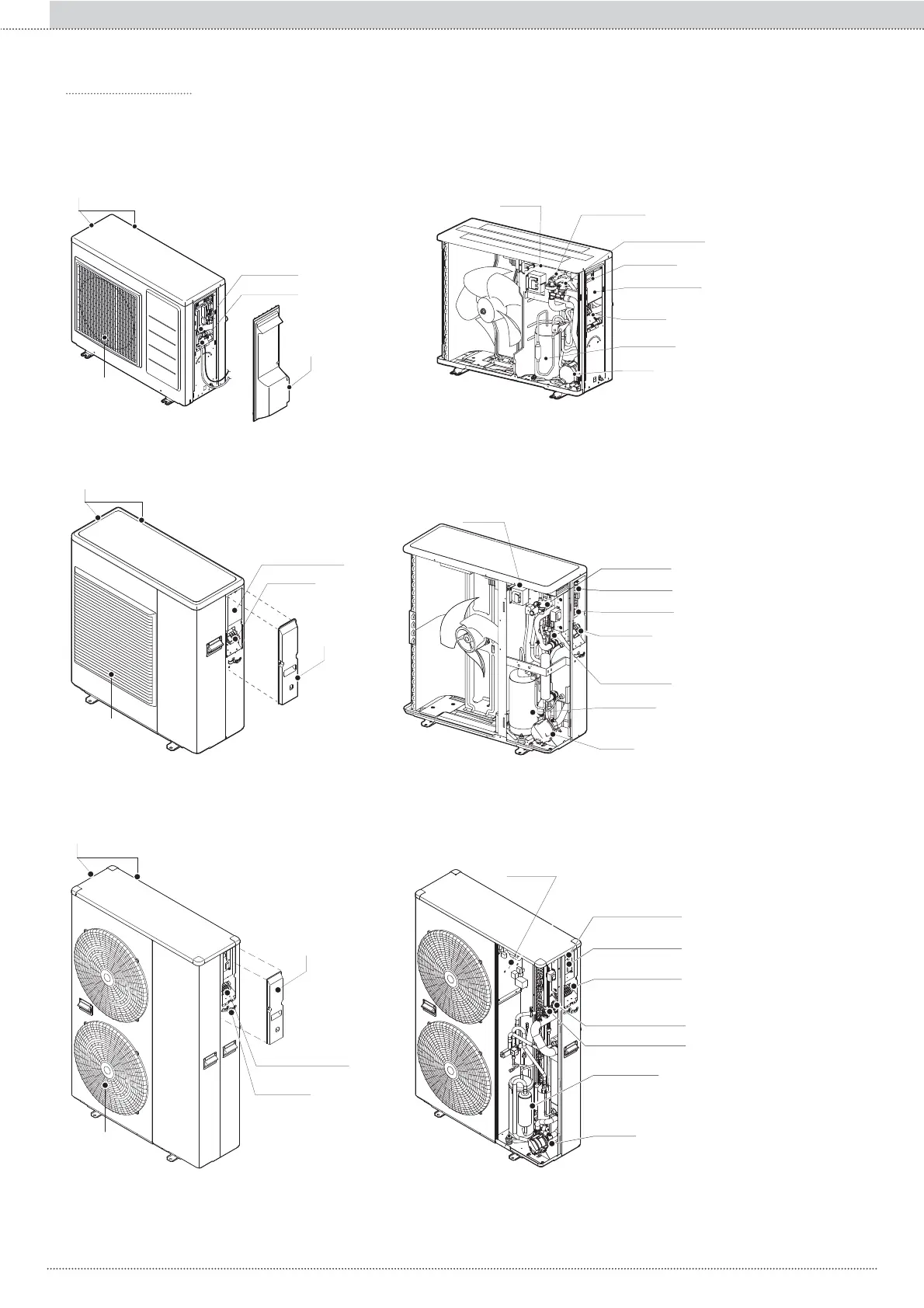

Die Wärmepumpe ist mit verschiedenen Sicherheitsbauteilen und
einer internen Umwälzpumpe (Pumpe1) versehen, die für eine schnelle Installation wenig Außenteilen besitzt.
Das Ausdehnungsgefäß ist Aufgabe des Installateurs.
Luftansaugung, links
und hinten
Klemmleiste
Kabelklemme
Zuluft
Deckel elektrischer
Schaltschrank
THAITY 105
SMART - MT
Entlüftungsventil
Klemmleiste
Pumpe
Verdichter
Sicherheitsventil
PCB MAIN
PCB Terminal Blo
c
THAITY 110
Luftansaugung, befindet
sich links und hinten
Deckel elektrischer
Schaltschrank
SMART - MT
Entlüftungsventil
PCB Terminal block
Pumpe
Verdichter
Sicherheitsventil
Seriennummer
Klemmleiste
Zuluft
PCB MAIN
Klemmleiste
THAITY 116
PCB Terminal Block
Klemmleiste
Pumpe
Verdichter
Sicherheitsventil
SMART-MT
Luftansaugung, befindet sich
links und hinten
Zuluft
Klemmleiste
Kabelklemme
Deckel elektrischer
Schaltschrank
PCB (MAIN)
Entlüftungsventil
200
Leitungsquersch II: Installation und Wartung
