7.7 MODULACIÓN DE LA FRECUENCIA DEL INVERSOR
La señal en salida de la ,17(5)$=868$5,2 que controla la frecuencia
del inversor depende de la diferencia entre:
- temperatura del agua requerida por la bomba de calor (parámetro 231):
• en climatización se calcula en base a la curva climática activa
HQSURGXFFLyQGHDJXDFDOLHQWHVDQLWDULDVHFRQ¿JXUDPHGLDQWHHO
parámetro 128.
- temperatura del agua de impulsión de la bomba de calor (parámetro 109).
Nota:
La señal en salida de la
,17(5)$=868$5,2
(parámetro 235) representa
la frecuencia de alimentación del compresor requerida al inversor (en por-
centaje).
Este valor es controlado, además, por la TERMINAL BLOCK de la bomba
de calor, en base a los límites operativos de la misma. El valor de frecuen-
cia instantáneo puede leerse en el display de 2 dígitos en la tarjeta PCB
principal.
7.8 SENSOR DE TEMPERATURA DEL AIRE EXTERNO
Para una regulación correcta de la temperatura del agua en salida de la
bomba de calor, es importante que la temperatura del aire externo tenga
XQYDORUVLJQL¿FDWLYR\TXHQRLQÀX\DHQODPLVPDXQDFRORFDFLyQLQFRU-
recta del sensor.
La bomba de calor está provista del sensor de "Temperatura aire externo"
ubicado en la parte opuesta al ventilador, cerca del intercambiador de
calor con tubo aletado.
6LHVWDFRORFDFLyQQRUHVXOWDVLJQL¿FDWLYDHVSRVLEOHFRQHFWDURWUDVRQGD
remota a la unidad. Esta variación implica las siguientes operaciones:
- comprar el accesorio “KEAP” (sonda de aire externo remota)

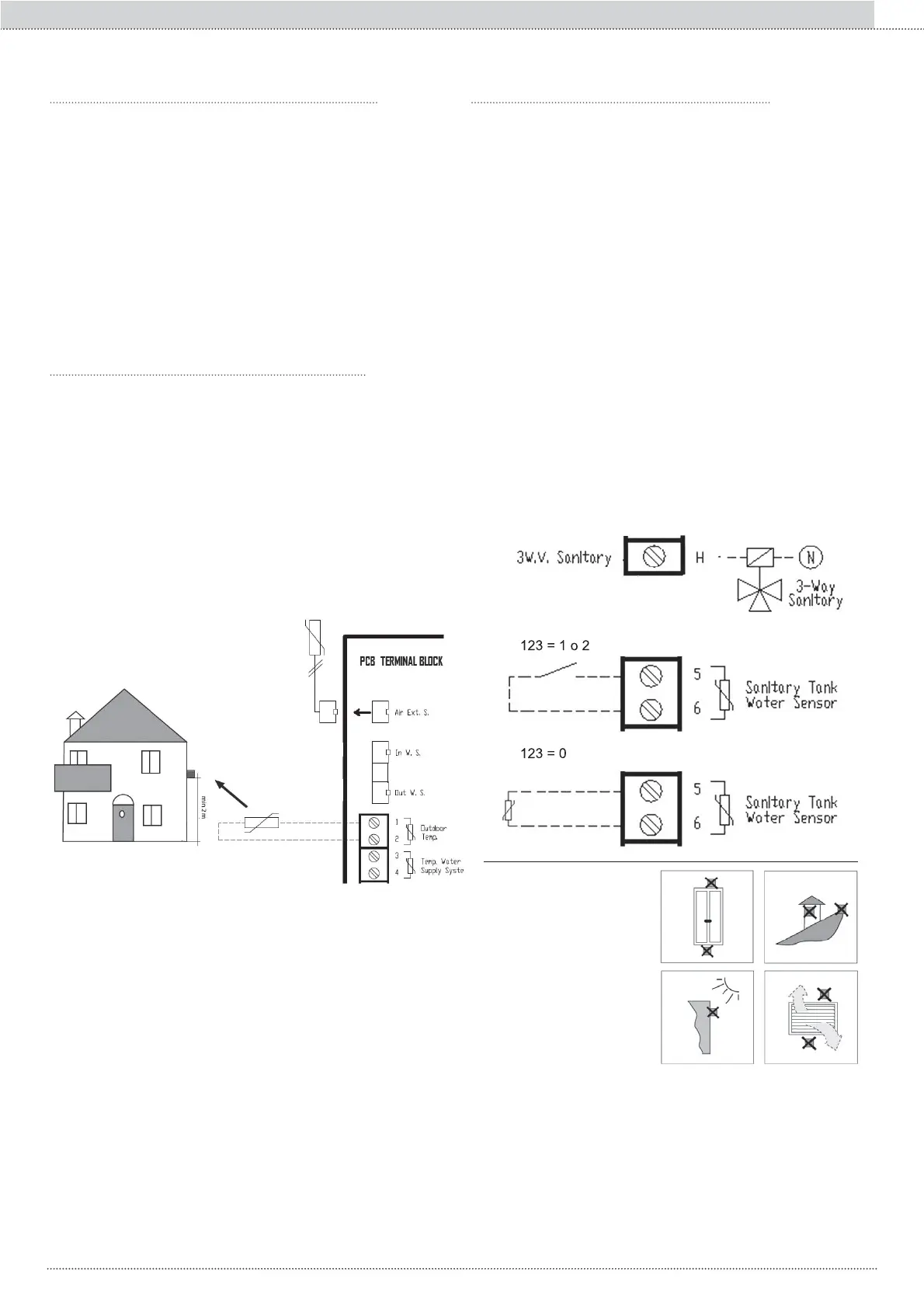

- desconectar el conector “Air. Ext. S.” y conectar el "KEAP" a los bornes
\GHOD³7(50,1$/%/2&.FRPRVHLQGLFDHQOD¿JXUDVLJXLHQWH
7.9 CALENTAMIENTO DEL ACUMULADOR DE ACS
La eventual disponibilidad de agua caliente sanitaria (ACS), mediante la
conexión de la BDC a un acumulador de agua, se
gestiona automáticamente mediante la ,17(5)$=868$5,2 y un sensor
HVSHFt¿FRGHWHPSHUDWXUDGHO$&6XELFDGRHQHODFXPXODGRUGHDJXD
La solicitud de ACS se puede producir de las siguientes formas:
- Par 123=0:&RQHFWDQGRXQVHQVRUGHWHPSHUDWXUDNȍD&HQWUH
los bornes 5-6 de la TERMINAL BLOCK . En este caso la producción
terminará una vez que se alcance la temperatura del punto de ajuste, de-
¿QLGDFRQHOSDUiPHWUR126, y volverá a empezar cuando la temperatura
del agua tenga un valor inferior al par. Par 127
- Par 123=1 (default): Solicitud de ACS si entre los bornes 5-6 de la TER-
MINAL BLOCK hay un contacto cerrado. Con esta solución se debería
instalar un termostato, con contacto abierto en caso set alcanzado, en
dichos bornes.
- Par 123=2 Solicitud de ACS si entre los bornes 5-6 de la TERMINAL
BLOCK hay un contacto abierto. Con esta solución se debería instalar
un termostato, con contacto abierto en caso de set alcanzado, en dichos
bornes.
6L OD FRQ¿JXUDFLyQ GHO SDUiPHWUR HV 122=ON YDORU FRQ¿JXUDGR SRU
defecto), con la solicitud de ACS se activa una salida en tensión
“3W.V.SANITARY” (borne H, TERMINAL BLOCK), y la Bomba 1 si ac-
WLYDUiFXDQGR KD\D WUDQVFXUULGR HOWLHPSRGH UHWDUGR FRQ¿JXUDGRHQ HO
parámetro.
Nota:
La solicitud de ACS tiene la pri-
oridad respecto a la climatiza-
ción. Para limitar la prioridad del
ACS respecto a la climatización,
según una franja horaria dia-
ria, póngase en contacto con el
centro de asistencia autorizado.
Además, no está activo el siste-
ma para la desinfección térmica
del agua caliente sanitaria (ACS)
del acumulador.
Para activar la desinfección tér-
mica programada del ACS del
acumulador, póngase en con-
tacto con el centro de asistencia
autorizado.
Para estas funciones consulte
también los Anexos.
KEAP
Nota:
La distancia máxima de instalación de la sonda de aire externo es de
30 m
247
Sección I :: Usuario
