Además de la gestión estándar, mencionada en el manual de instalación y uso, es posible subordinar la activación del generador suplementario
(bornes F-L de la PCB-TERMINAL BLOCK) a la temperatura del acumulador inercial de la instalación, ubicado entre los sistemas generadores (BdC
y generador suplementario) y los sistemas usuarios (inst. fancoil, inst. radiante, ACS).

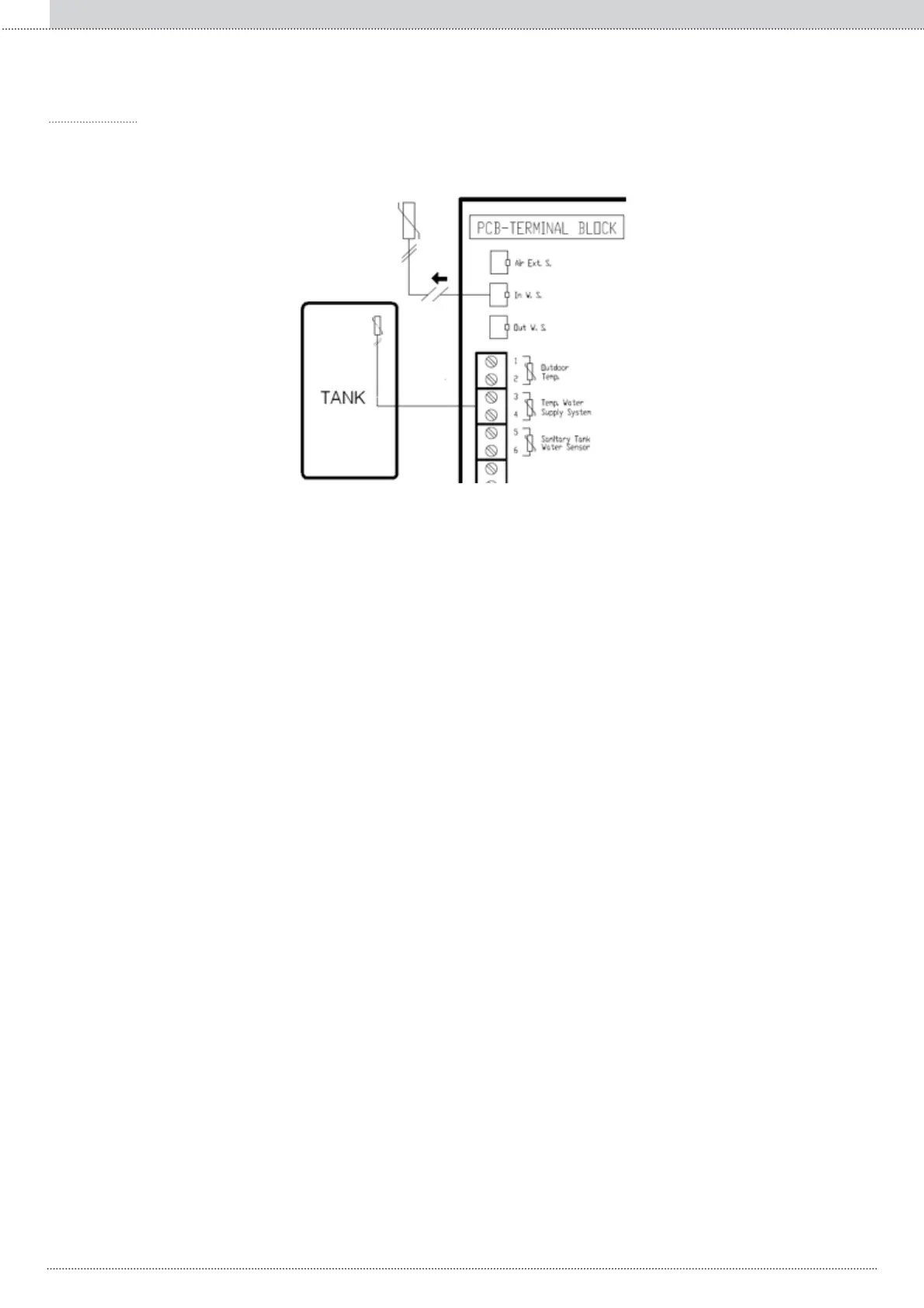

Fig. 8: Conexión de la sonda de referencia en el acumulador inercial de la instalación
1.10 GESTIÓN AVANZADA DEL GENERADOR SUPLEMENTARIO (TEMPERATURA DE REFERENCIA EN EL ACUMULADOR INERCIAL DE LA
INSTALACIÓN)
$KRUDVLHOJHQHUDGRUVXSOHPHQWDULRHVWiKDELOLWDGRSDUODVRQGDXELFDGDHQHODFXPXODGRULQHUFLDOGHODLQVWDODFLyQUHHPSOD]DDODTXH
está ubicada en la impulsión de la ELECTA, pero sólo durante el funcionamiento de calefacción y no de ACS.
La frecuencia del compresor se modula ahora de manera que la temperatura del acumulador inercial de la instalación (par.111) alcance la que se ha
calculado mediante la curva climática. Si se alcanza esta temperatura, la frecuencia del compresor es cero.
Para la activación del generador suplementario es necesario que la frecuencia del compresor no sea igual a cero, por tanto, en cuanto la temperatura
del acumulador inercial de la instalación cumple con la curva climática, el generador se deshabilita.
NOTA:
• En el caso del ACS la gestión es la estándar.
• El acumulador inercial de la instalación es un depósito relativo a la instalación, NO debe confundirse con el acumulador del agua caliente sanita-
ria.
2SHUDFLRQHVQHFHVDULDVSDUDFRQ¿JXUDUODJHVWLyQDYDQ]DGDGHOJHQHUDGRUVXSOHPHQWDULR
1. Desconecte el conector “In. W. S.”
2. &RQHFWHXQVHQVRUGHWHPSHUDWXUDGHNȍD&HQWUHORVERUQHVGHOD7(50,1$/%/2&.\FROyTXHORHQHODFXPXODGRULQHUFLDOGHOD
instalación.
NOTA: Longitud máxima 30m.
3. &RQ¿JXUHHOSDUiPHWUR
336
AnexosES
