In aggiunta alla gestione standard, citata sul manuale installazione ed uso, è possibile subordinare l’attivazione del generatore supplementare (mor-
setti F-L della PCB-TERMINAL BLOCK) alla temperatura dell’accumulo inerziale impianto, posto tra i sistemi generatori (PdC e generatore supple-
mentare) e quelli utilizzatori (imp. fancoil, imp. radiante, ACS).

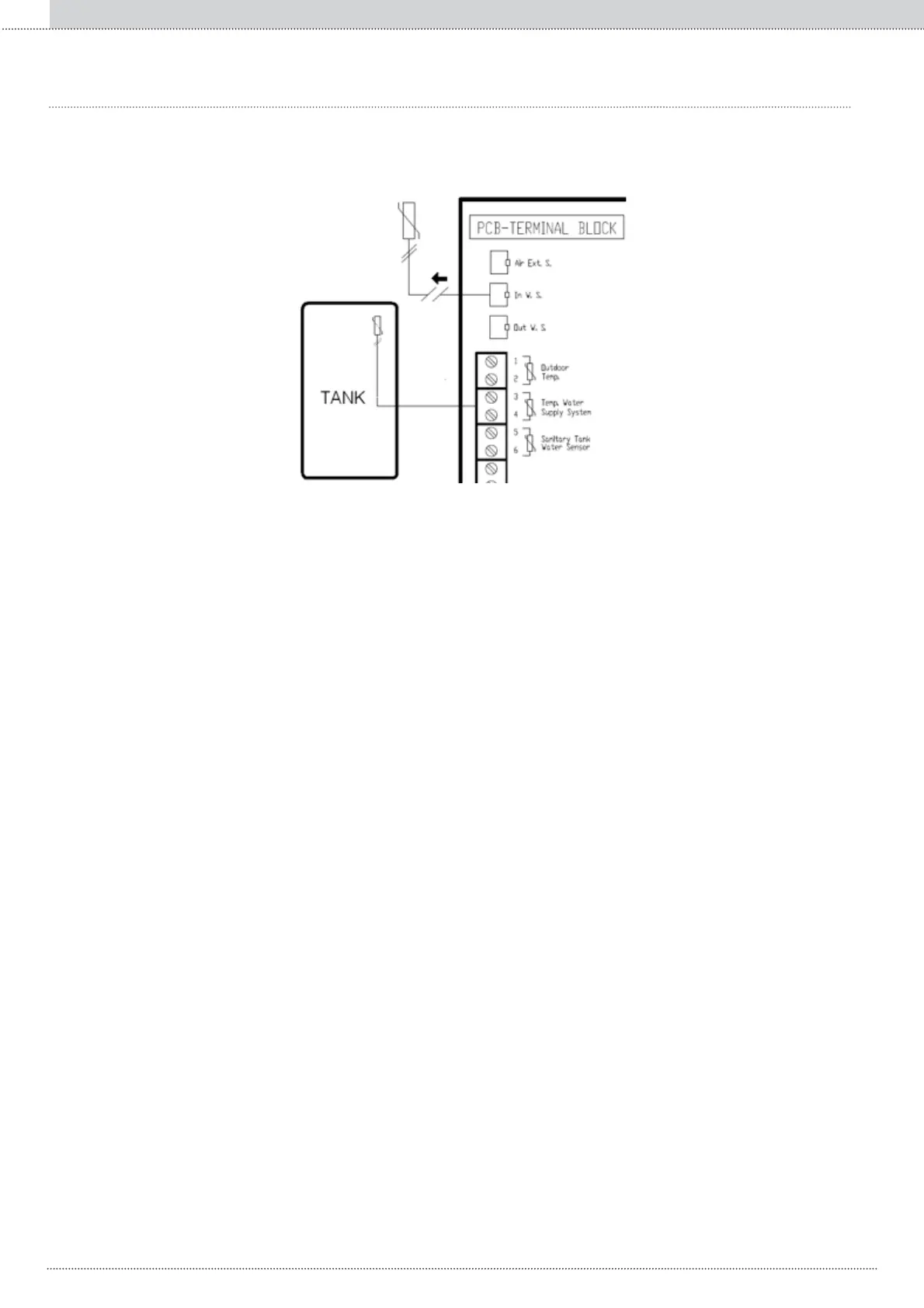

Fig. 8: Connessione sonda di riferimento sull’accumulo inerizale impianto
1.10 GESTIONE AVANZATA GENERATORE SUPPLEMENTARE (TEMPERATURA DI RIFERIMENTO SU ACCUMULO INERZIALE IMPIANTO)
$TXHVWRSXQWRVHLOJHQHUDWRUHVXSSOHPHQWDUHqDELOLWDWRSDUODVRQGDSRVWDVXOO¶DFFXPXORLQHU]LDOHLPSLDQWRSUHQGHLOSRVWRGLTXHOODSRVWD
sulla mandata della ELECTA, ma solo nel funzionamento di riscaldamento e non ACS.
/DIUHTXHQ]DGHOFRPSUHVVRUHYLHQHRUDPRGXODWDLQPRGRFKHODWHPSHUDWXUDGHOO¶DFFXPXORLQHU]LDOHLPSLDQWRSDUVRGGLV¿TXHOODFDOFRODWD
attraverso la curva climatica. Se tale temperatura è soddisfatta la frequenza del compressore è zero.
Per l’attivazione del generatore supplementare è necessario che la frequenza del compressore sia diversa da zero, quindi non appena la temperatura
dell’accumulo inerziale impianto soddisfa la curva climatica il generatore si disabilita.
NOTA:
• Nel caso di ACS la gestione è quella standard.
• L'accumulo inerziale impianto è un serbatoio relativo all'impianto, NON deve essere confuso con l'accumulo dell'acqua calda sanitaria.
2SHUD]LRQLQHFHVVDULHSHUFRQ¿JXUDUHODJHVWLRQHDYDQ]DWDGHOJHQHUDWRUHVXSSOHPHQWDUH
1. Disconnettere il connettore “In. W. S.”
2. &RQQHWWHUHXQVHQVRUHGLWHPSHUDWXUDNȍD&WUDLPRUVHWWLGHOOD7(50,1$/%/2&.HSRVL]LRQDUODVXOO¶DFFXPXORLQHU]LDOHLPSLDQWR
NOTA: Lunghezza massima di 30m.
3. Impostare il parametro 110=2.
