• 1. TECHNISCHE DATEN
1.1 KONFIGURATION UND STEUERUNG DES MISCHVENTILS FÜR DIE STRAHLUNGSANLAGE
Das Mischventil, das über die %(187=(56&+1,7767(//(reguliert wird, ermöglicht die gleichzeitige Steuerung einer Strahlungs- und einer Venti-
latorkonvektoranlage. Während die Wärmepumpe ELECTA Wasser für den Betrieb der Ventilatorkonvektoren erzeugt, reguliert das Mischventil die
Vorlauftemperatur zur Strahlungsanlage und mischt das Vorlauf- mit dem Rücklaufwasser.
Hier ein Beispiel für eine mögliche Anlagenlösung, wenn die KCTR verwendet wird.

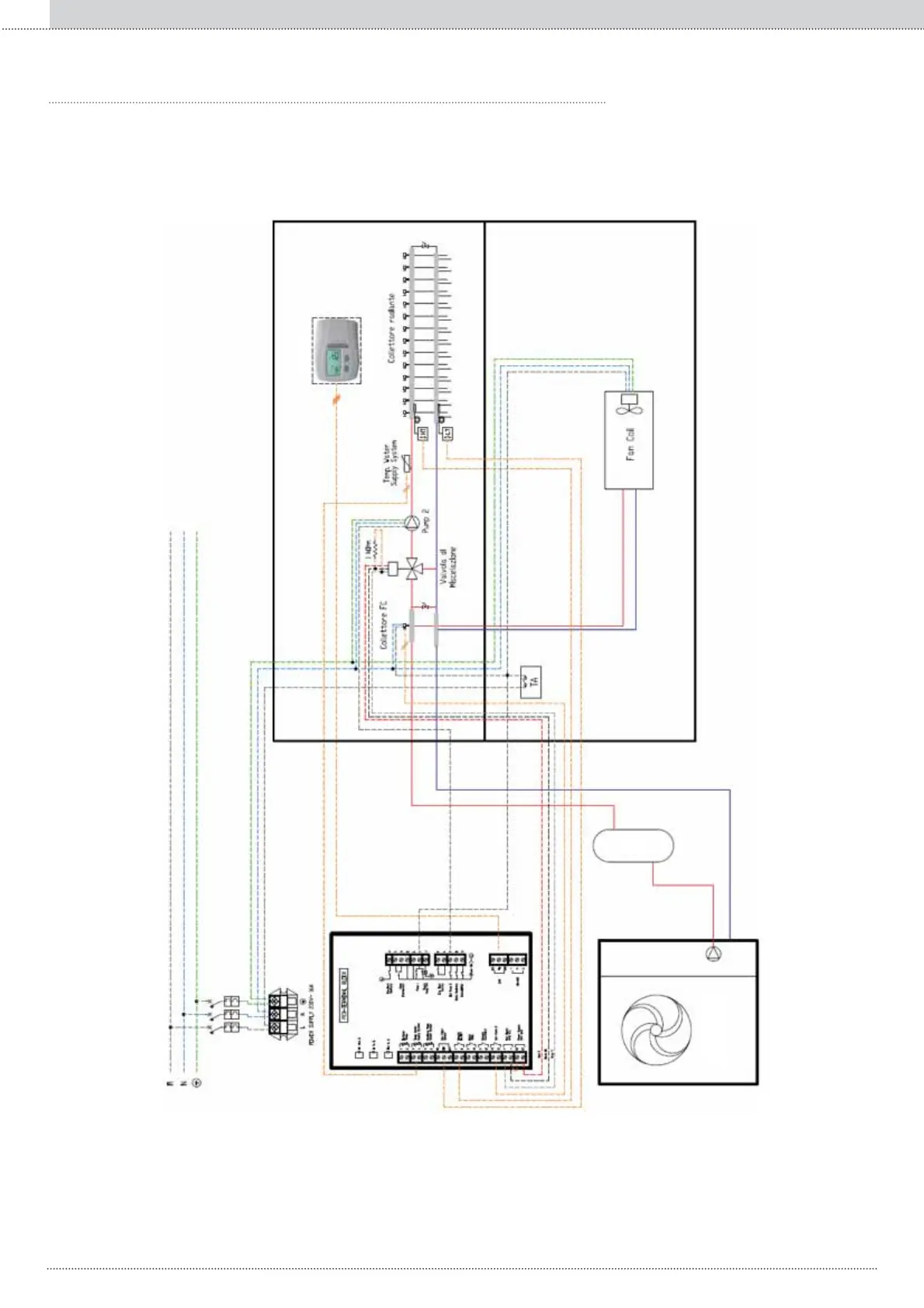

Abb. 1: Anlagenlösung für die Klimatisierung von zwei Räumen, eine mit über KCTR gesteuerte Strahlungsanlage und eine andere mit über Raum-
thermostat gesteuertem Ventilatorkonvektor. Der Raumthermostat gibt Pump 1 frei und steuert den Übergang zu Sollwert 2.
Zudem sind zwei Sicherheitsthermostate an der Strahlungsanlage vorgesehen: eine Hochtemperaturanlage am Vorlaufkollektor steuert die Öffnung
des Schalters “Remote On/Off” und eine Niedrigtemperaturanlage am Rücklaufkollektor, die die Schließung des Schalters “Dew Point Sensor” steuert.
