1.2 PRESCRIPCIONES DE LA INSTALACIÓN
1.3 CONEXIONES A LA PCB TERMINAL BLOCK

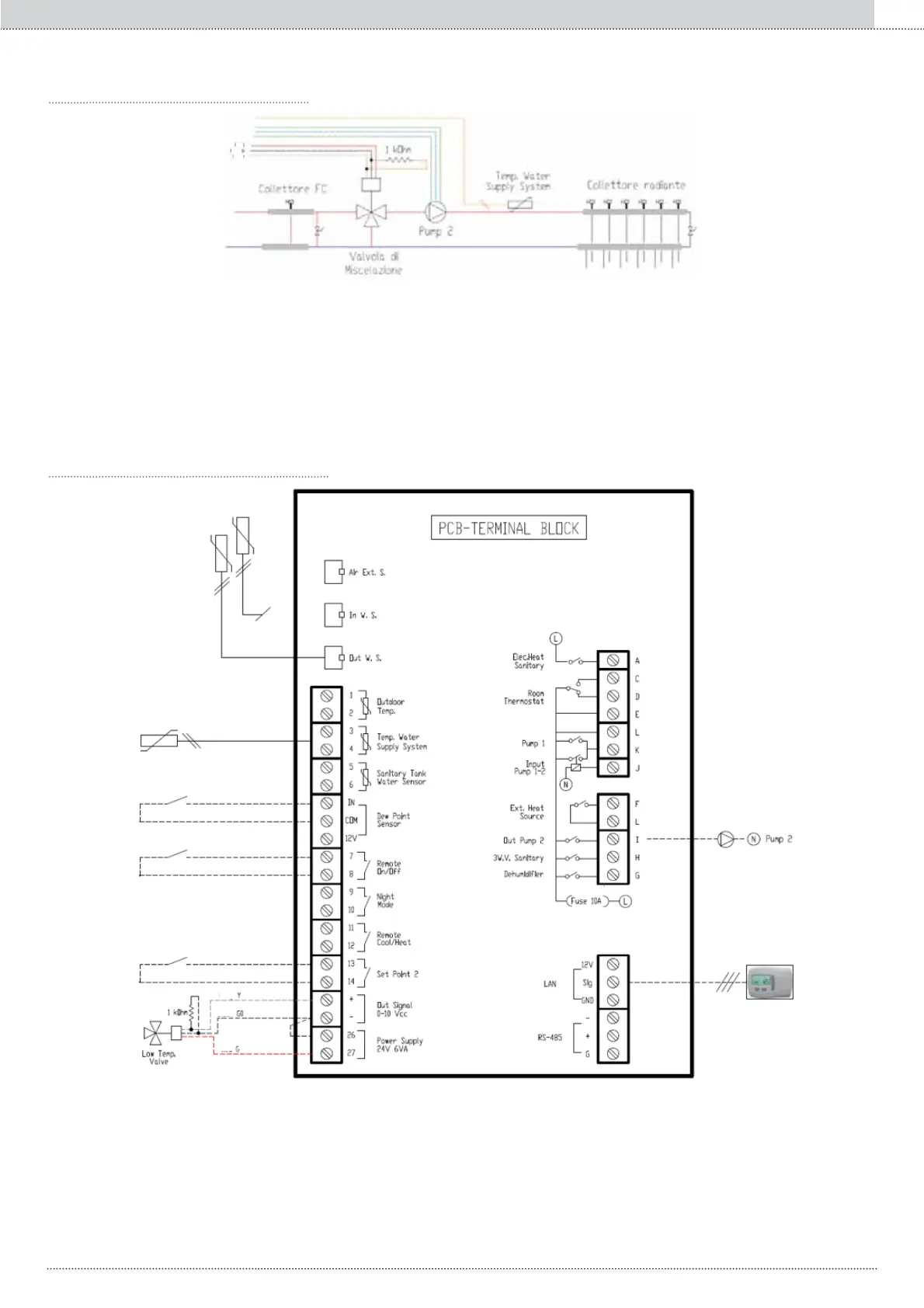

Fig. 3: Colocación en la instalación de tres componentes fundamentales para la gestión simultánea de un colector de alta y uno de baja temperatura
(válvula de mezcla, circulador y sonda de temperatura).
Fig. 4: Conexiones fundamentales para la gestión simultánea de una instalación radiante y de una de fancoil.
NOTA: El KCTR no es fundamental y para la activación de la ELECTA puede sustituirse con un interruptor que cortocircuite los bornes L-K o que
conecte la fase de la placa de bornes al borne J.
1. Coloque la válvula de mezcla entre los colectores de alta y baja temperatura, de manera que el agua enviada al Colector de baja temp. sea una
mezcla entre el agua de retorno del mismo y la que procede del Colector de alta temp.
2. ,QWURGX]FDXQDUHVLVWHQFLDGHNȍHQSDUDOHORHQWUHORVKLORV*H<(VWDUHVLVWHQFLDGHEHFRORFDUVHORPiVFHUFDSRVLEOHDOD9iOYXODGH
mezcla, para evitar interferencias de la señal.
3. Coloque un circulador después de la válvula de mezcla.
4. &RORTXHXQVHQVRUGHWHPSHUDWXUDGHNȍD&HQODHQWUDGDGHO&ROHFWRUGHEDMDWHPS
NOTA: Longitud máxima 30 m.
329
Anexos ES
