7.2 ATTIVAZIONE CIRCOLATORI
Circolatore a bordo della PDC (POMPA 1)
L’attivazione di Pump1 dà il consenso all’avviamento del compressore.
La Pompa1 viene attivata automaticamente dallo INTERFACCIA UTENTE nei
seguenti casi:
1) Richiesta produzione ACS
2) Richiesta KCTR (se installato) per temperatura ambiente non soddi-
sfatta.
Nel passaggio da ACS a climatizzazione e viceversa è previsto un tempo
di ritardo sulla partenza di Pump1 (parametro 130) per consentire l’aper-
tura/chiusura della valvola 3-vie.
Si può attivare la Pompa 1 anche tramite dei comandi esterni ( es. termo-
stati ambiente) nei seguenti due modi:

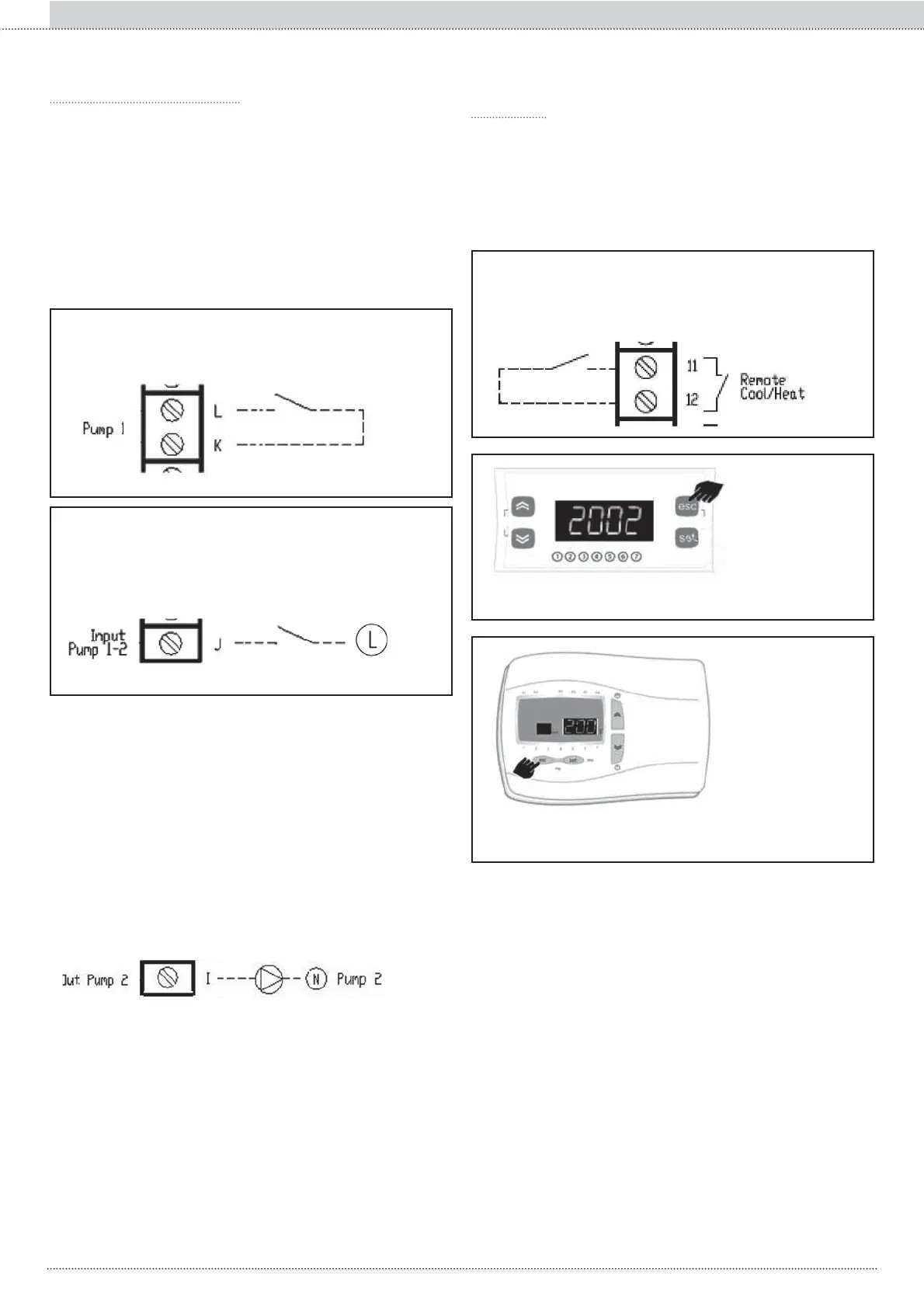

Chiudendo il circuito del contatto “Pump 1” (morsetti L
e K della TERMINAL BLOCK).
Portando la fase “L” 230 V al morsetto J della TERMINAL
BLOCK. In questo modo viene alimentata la Pompa P1
interna alla macchina e contemporaneamente la Pompa P2
(attraverso il morsetto I)
Pompa 2 (impianto):
La Pompa2 deve essere utilizzata esclusivamente negli impianti provvisti
di circuito di “ALTA” temperatura (fancoil) e di “BASSA” temperatura (ra-
diante).
La pompa P2 è usata nel circuito di "BASSA" temperatura (radiante). In
caso di chiamata della zona radiante attraverso l'ingresso J si comanda
alla macchina di attivare la pompa P2 collegata all'uscita I, contemporane-
amente ELECTA attiva la pompa P1.
Per l’utilizzo di impianti provvisti di circuito di “ALTA” temperatura (fancoil)
e di “BASSA” temperatura (radiante) contattare il centro assistenza auto-
rizzato.
Sono disponibili tre modi per effettuare il cambio della modalita’ di fun-
zionamento della PDC. In funzione dell’impostazione del parametro 101,
all’interno del menù label HP, si ha:
- 101=0: Cambio tramite INTERFACCIA UTENTE (e KCTR se installato)
- 101=1: Cambio tramite contatto esterno “Remote Cool/Heat”, modalità
riscaldamento = contatto aperto
- 101=2: Cambio tramite contatto esterno “Remote Cool/Heat”, modalità
riscaldamento = contatto chiuso (valore di default)
Cambio modalita’ tramite contatto esterno “Remote Cool/
Heat” (morsetti 11- 12 della TERMINAL BLOCK) Par 101 =
1 o 2
Impostazione di fabbrica : Par 101=2
1
2
1
7.3 MODALITA’ DI FUNZIONAMENTO (RISCALDAMENTO/RAFFRE-
SCAMENTO)
Cambio modalita’ tramite INTERFACCIA UTENTE. Mediante la
pressione prolungata del tasto esc viene invertito il modo di fun-
zionamento.
Cambio modalita’ tramite KCTR Mediante la pressione prolungata
del tasto esc viene invertito il modo di funzionamento
2
3
NOTA
Se Pump1 viene attivata tramite i comandi esterni, essa rimane attiva an-
che se la ELECTA viene spenta attraverso il contatto esterno "Remote
On/Off"
