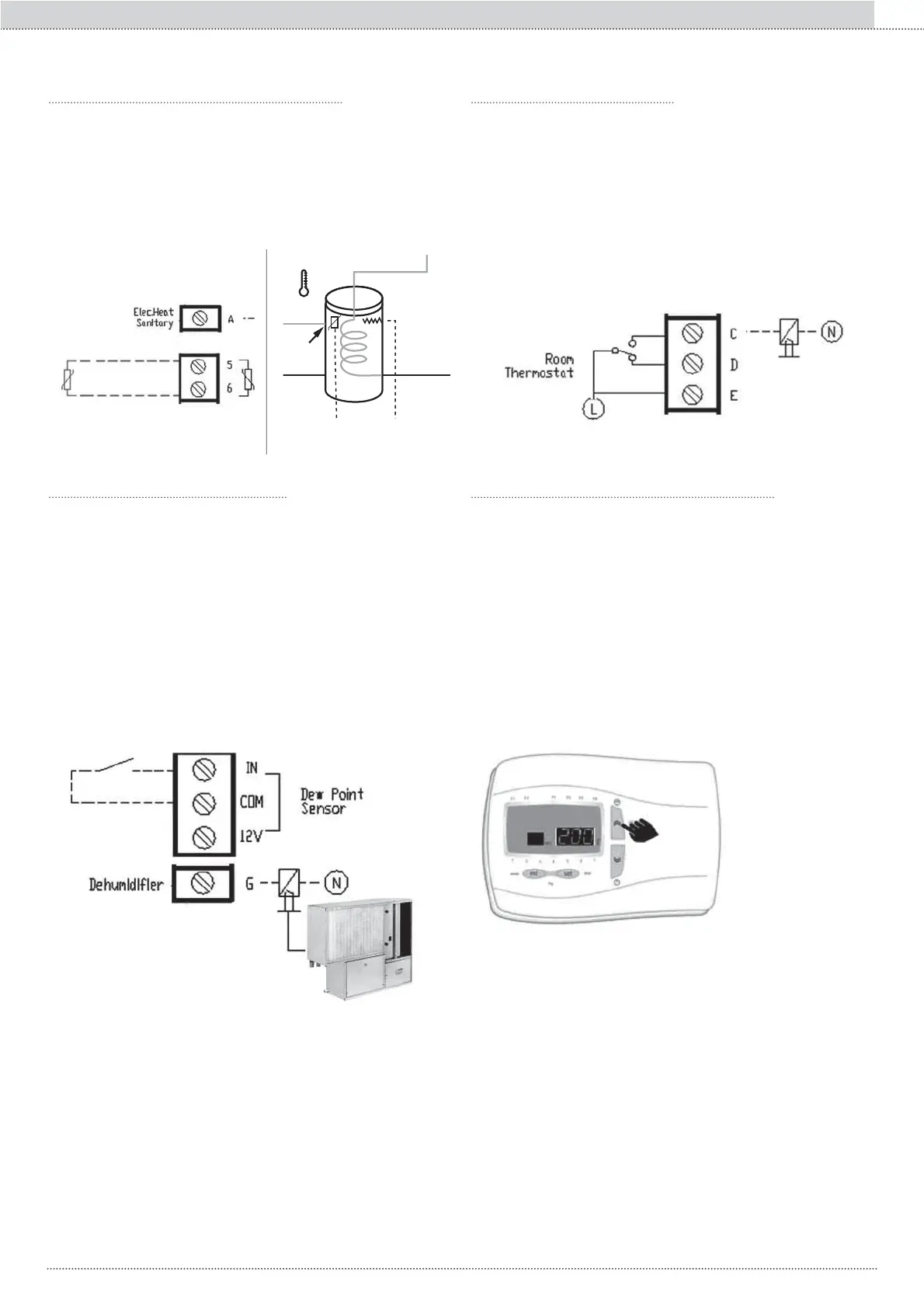

7.10 RESISTENZA ELETTRICA INTEGRATIVA ACS
Per un eventuale integrazione nel riscaldamento dell’acqua calda sanita-
ria (ACS) è possibile gestire automaticamente, tramite l' INTERFACCIA
UTENTE ed un apposito sensore di temperatura ACS, un riscaldatore elet-
trico posizionato nell’accumulo dell’acqua calda sanitaria (sonda NTC su
morsetti 5-6 e parametro 123=0).
L’intervento della resistenza elettrica avviene se, trascorso il tempo di ritar-
do (parametro 131), non è stata ancora soddisfatta la richiesta sanitaria.
La resistenza elettrica viene spenta una volta raggiunta la temperatura di
VHWSRLQWGH¿QLWRFRQLOSDUDPHWUR132
7.11 GESTIONE DEL DEUMIDIFICATORE
Per un eventuale controllo dell’umidità ambiente è possibile comandare
O¶LQWHUYHQWRGLXQGHXPLGL¿FDWRUH
$OODULFKLHVWDGLGHXPLGL¿FD]LRQHYLHQHUHVDGLVSRQLELOHODIDVH/DOPRU-
setto G della TERMINAL BLOCK, quindi è possibile pilotare l’accensione
GHO GHXPLGL¿FDWRUH DWWUDYHUVR XQ UHOD\ FROOHJDWR WUD LO PRUVHWWR * GHOOD
TERMINAL BLOCK e il neutro N della morsettiera.
Viene inoltre attivata Pump 1, quindi la PdC parte il raffrescamento.
/DULFKLHVWDGLGHXPLGL¿FD]LRQHVLKDVRORQHOOHPRGDOLWjGLUDIIUHVFDPHQWR
nei seguenti casi:
- Collegare un apposito umidostato ai morsetti IN e COM.
- Se il KCTR è installato, quando l’umidità relativa rilevata dal sensore
posto al suo interno è superiore al Set impostato (parametro 119)
+ il differenziale (parametro 120)
Riscaldatore
elettrico
x
60 °C
NTC
7.12 USCITA ROOM THERMOSTAT
Tale uscita è strettamente legata all’utilizzo del KCTR.
Quando la temperatura ambiente rilevata dal sensore posto al suo
interno non soddisfa il Set impostato (parametri 200÷203 ) viene resa
disponibile la fase L al morsetto C della TERMINAL BLOCK, in caso
contrario la fase L è disponibile al morsetto D.
In questo modo è possibile pilotare l’accensione di un terminale di clima-
tizzazione attraverso un relay collegato tra il morsetto C della TERMINAL
BLOCK e il neutro N della morsettiera.
Note: Al morsetto E della TERMINAL BLOCK è sempre disponibile fase L
7.13 FASCE ORARIE DI COMFORT/ATTENUAZIONE
Nel caso in cui venga utilizzato il KCTR è possibile impostare i Set am-
ELHQWHGH¿QLWLGL³&RPIRUW´SDU200 in riscaldamento, par. 202 in raffre-
scamento).
Se in alcuni momenti della giornata non si ha l’esigenza del comfort, per-
ché ad esempio si è fuori casa o nelle ore notturne, è possibile attenuare
tali Set, che diventano di “Attenuazione” (par. 201 in riscaldamento, par.
203 in raffrescamento).
Attraverso i parametri 205 e 206 è possibile impostare l’ora della giornata
in cui forzare, rispettivamente, il passaggio al Set di comfort e a quello di
Attenuazione.
Attraverso il parametro 204, o mediante la pressione breve del tasto “frec-
cia in alto” del KCTR, è inoltre possibile forzare manualmente il cambio di
Set, se in comfort passo all’attenuazione, e viceversa. Questo può essere
utile se ad esempio sto uscendo di casa e voglio passare rapidamente in
attenuazione.
NOTA:
Di default è sempre attivo il Set di comfort, e nel caso in cui si forzi ma-
QXDOPHQWHLOSDVVDJJLRDO6HWGLDWWHQXD]LRQHD¿QHJLRUQDWDRUH
si torna automaticamente al comfort.
Se il contatto IN e COM viene chiuso si attiva l'allarme formazione con-
densa, quindi si apre l'uscita I (cioè P2 si spegne se installata) e si attiva
OXVFLWD*VHODPRGDOLWjDWWLYDqUDIIUHVFDPHQWRDFFHQGHQGRFRVuLOGHX-
PLGL¿FDWRUH
25
Sezione I :: Utente
IT
