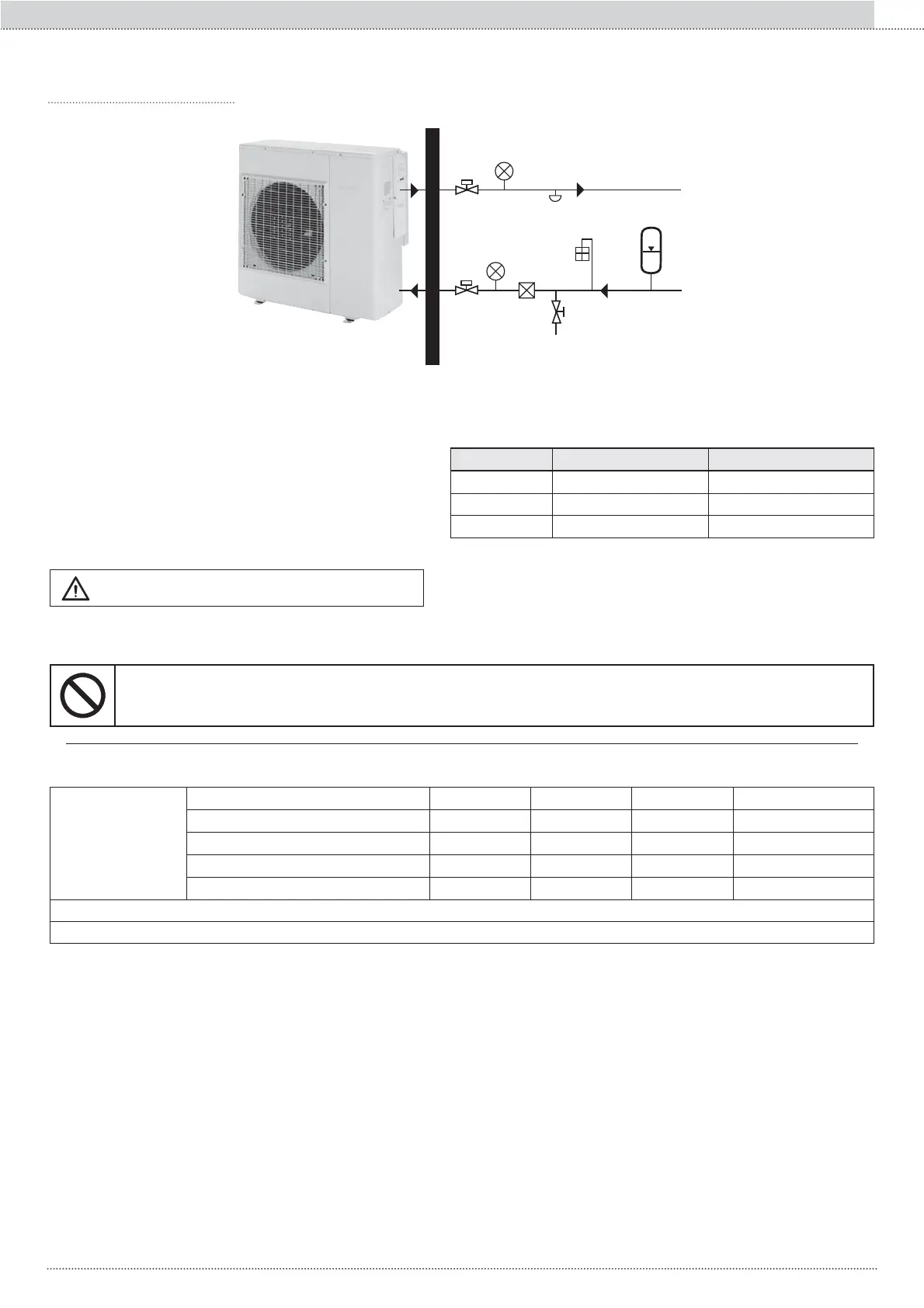

1 valvole di intercettazione
2¿OWURGLOLQHDSHUDFTXDPDJOLHFP
2
)
3 manometro
4 valvola di riempimento
5 valvola di scarico impianto (nei punti più bassi del circuito)
6YDOYRODGLV¿DWRDULDQHLSXQWLSLDOWLGHOFLUFXLWR
7 vaso espansione
Non utilizzare la pompa di calore per trattare acqua di processo industriale, acqua di piscine o acqua sanitaria.
In tutti questi casi predisporre uno scambiatore di calore intermedio.
Circuito idraulico
Concentrazione di antigelo nell’impianto
Fattori di Correzione
% Glicole Monoetilenico inibito 10% 20% 30% 40%
Temp. di Congelamento * -4 °C -9°C -15 °C -23 °C
Capacità 0,996 0,991 0,983 0,974
Pot. Assorbita 0,990 0,978 0,964 1,008
Perdita di carico 1,003 1,010 1,020 1,033
1RWDLYDORULGLWHPSHUDWXUDVRQRLQGLFDWLYL)DUHVHPSUHULIHULPHQWRDOOHWHPSHUDWXUHLQGLFDWHSHULOSURGRWWRVSHFL¿FRXWLOL]]DWR
Massima percentuale di glicole 40%
9.5 COLLEGAMENTI IDRAULICI
ATTENZIONE
• La quantità d'acqua nell'impianto (tubazioni+terminali+accumulo) non deve essere inferiore ai valori indicati in tabella.
• Il vaso di espansione è a carico dell'installatore
Modello Contenuto minimo (l) Pressione massima (Bar)
105 30 3
110 40 3
116 60 3
I collegamenti dell'acqua devono essere affettuati in conformità allo sche-
ma e prescrizioni, fornite dal progettista dell'impianto termico, rispettando
l'entrata e uscita dell'acqua nella pompa. Il circuito idraulico deve comun-
que essere realizzato seguendo le seguenti raccomandazioni:
• E’ necessario installare dei manometri per monitorare la pressione dell’ac-
qua nell’impianto.
• E’ consigliabile prevedere delle valvole d’intercettazione che consentano di
isolare i componenti più importanti dell’impianto.
Tali valvole, che possono essere a sfera, a globo o a farfalla, devono esse-
re dimensionate in modo da dar luogo alla minima perdita di carico possi-
bile quando sono in posizione di apertura.
• L’impianto deve essere dotato di drenaggi nei punti più bassi.
• Nei punti più alti dell’impianto devono essere previsti degli sfoghi d’aria.
• Tutte le tubazioni devono essere isolate e supportate in modo adeguato.
• La presenza di particelle solide nell’acqua può provocare l’ostruzione dello
scambiatore. Occorre quindi proteggere l’ingresso dello scambiatore me-
GLDQWHXQ¿OWURDUHWHHVWUDLELOH,OFDOLEURGHOODIRUDWXUDGHOODUHWHGHO¿OWUR
deve essere di almeno 10 maglie/cm
2
.
• Dopo il montaggio dell’impianto, e dopo ogni sua riparazione, è indispensa-
bile pulire accuratamente l’intero sistema, prestando particolare attenzione
DOORVWDWRGHO¿OWUR
• È previsto un sistema automatico di protezione antigelo, che prevede:
- l’attivazione del circolatore con temperatura esterna inferiore a 4°C
- l’avviamento del compressore con temperatura dell’acqua inferiore a 2°C.
Per abilitare tale protezione spostare in On il dip switch n°1, presente sul
PDB DISPLAY.
35
Sezione II :: Installazione e manutenzione
