4. SISTEMA DI GESTIONE IMPIANTO INTEGRATO "ELECTA"
KCTR
7 ÷ 45 °C
Ventilconvettori
-20 ÷ +43 °C
18 ÷ 35 °C
Pannelli
radianti 1
Termostato ambiente
Termostato ambiente
Accumulo inerziale 50
Valvola by-pass

Pannelli
radianti 2
Pannelli
radianti 3
18 ÷ 35 °C
18 ÷ 35 °C

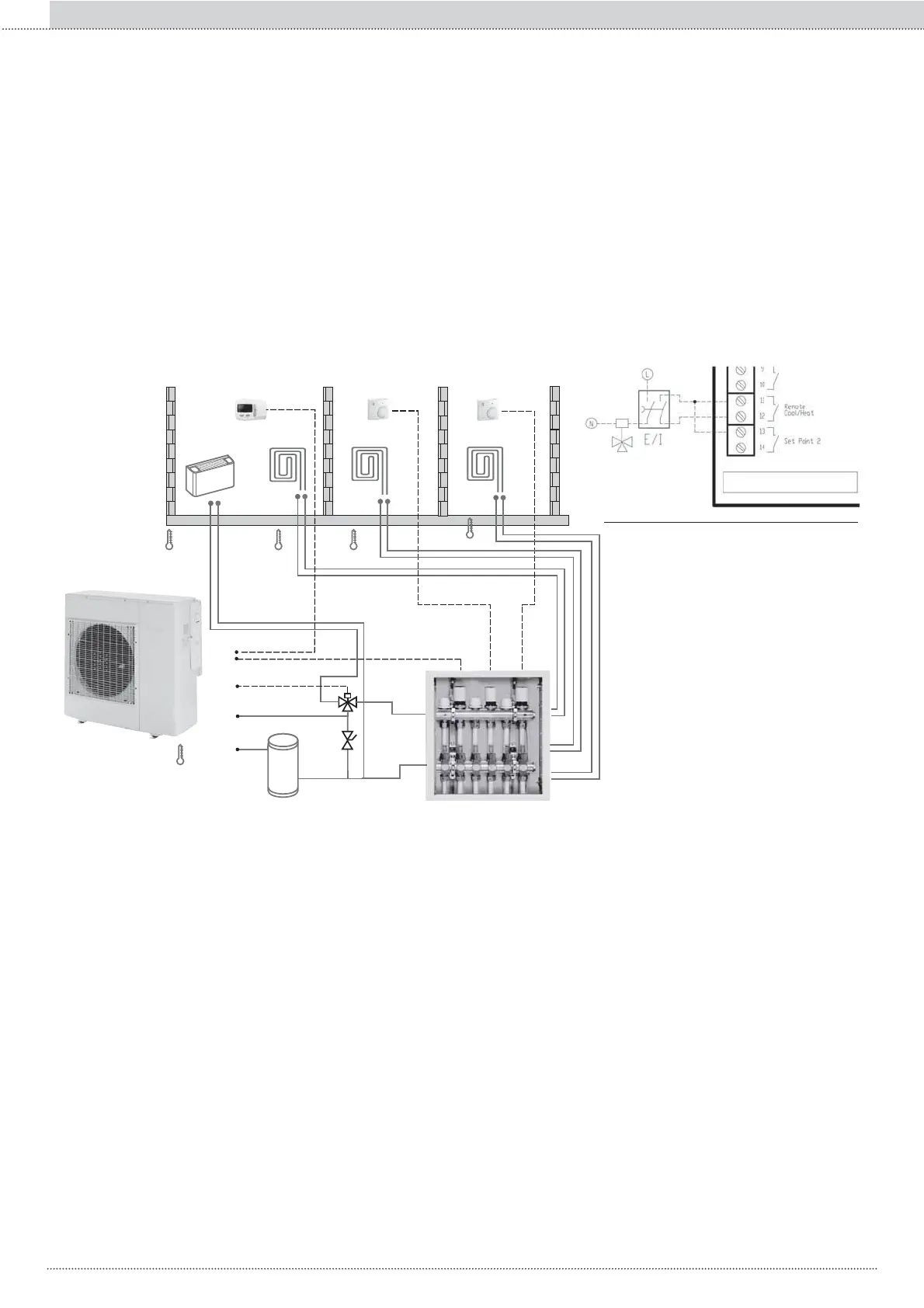

ESEMPIO DI SCHEMA IMPIANTO CON ELECTA E KCTR: riscaldamento con pannelli radianti e raffrescamento con fan coil
TERMINAL BLOCK
Con questo schema impianto si vuole rappresen-
tare un classico esempio di riscaldamento tramite
pannelli radianti, e raffrescamento tramite fan-
coil. Mediante il KCTR, installato nell’ ambiente
principale (1), si comanda l’attivazione della PdC
ELECTA e la testina dei pannelli radianti 1.
Mediante termostati, installati negli altri ambienti
(2 e 3), si comandano le testine dei rispettivi pan-
nelli radianti (2 e 3). La valvola 3-vie deve essere
installata in modo che, quando non è alimentata, il
ÀXVVRVLDGLUHWWRDLSDQQHOOLUDGLDQWLHLOSDUDPHWUR
GLFRQ¿JXUD]LRQHGHOFDPELR PRGRGHYHHVVHUH
FRQ¿JXUDWRD ,QTXHVWRPRGRHVHJXHQGR
le connessioni elettriche alla TERMINAL BLOCK
UDSSUHVHQWDWHLQ¿JXUD
- se i contatti rimangono aperti si ha il funziona-
mento di riscaldamento, la valvola 3-vie invia
acqua ai collettori radianti e la ELECTA produce
acqua adatta ai sistemi radianti.
- se i contatti vengono chiusi si passa al funzio-
namento di raffrescamento, la valvola 3-vie,
alimentata, invia acqua al fancoil e la ELECTA
produce acqua adatta ai sistemi a fancoil ( Set
Point 2).
(*) Vedi dettaglio "A"
Descrizione
La gestione integrata dell’impianto termico e della pompa di calore avviene tramite un regolatore integrato nella “INTERFACCIA UTENTE”. Il pannello
INTERFACCIA UTENTE è collegato agli ingressi di gestione della pompa di calore e ad un’apposita scheda di terminazione elettrica “TERMINAL
BLOCK”, in cui possono essere collegati i vari ingressi ed uscite degli organi che costituiscono l’impianto. La particolarità dell' INTERFACCIA UTEN-
TE è costituita dalla presenza di un software parametrico che permette la personalizzazione del comfort residenziale, in base alle varie esigenze di
utilizzo razionale delle fonti energetiche e delle unità terminali, per l’eco sostenibilità dell’intero sistema. Tramite i tasti dell' INTERFACCIA UTENTE,
oltre ai normali comandi sulla modalità e stato di funzionamento della pompa di calore possono essere impostati tutti i parametri relativi agli algoritmi di
gestione dell’impianto. A completamento delle funzioni presenti nell' INTERFACCIA UTENTE, c’è la possibilità di collegare al TERMINAL BLOCK una
tastiera utente KCTR (cronotermostato, accessorio opzionale), che ha la funzione di controllo della temperatura e umidità ambiente del locale principale
dell’abitazione.
/¶XWHQWHWUDPLWHLO.&75ROWUHDGLPSRVWDUHLVHWSRLQWG¶XPLGLWjHWHPSHUDWXUDDPELHQWHSXzGH¿QLUHLSHULRGLGLDWWHQXD]LRQHGHOFRPIRUWDPELHQWDOH
Inoltre, ha la possibilità di attivare i principali stati e modalità di funzionamento della pompa di calore e visualizzazioni disponibili sull' INTERFACCIA
UTENTE.
(*)
A
8
