A continuación, un ejemplo de instalación en caso de que no se use el KCTR.

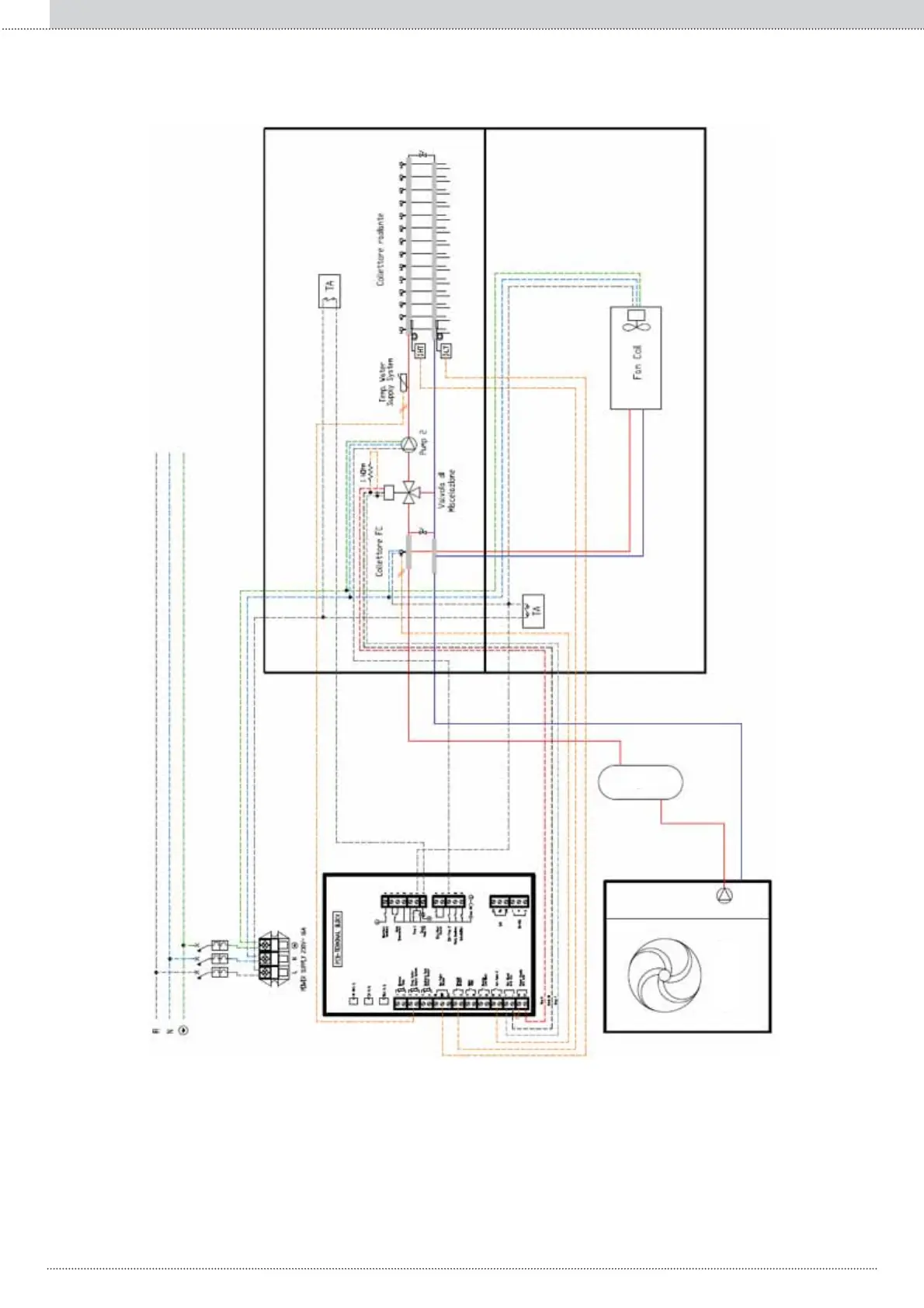

Fig. 2: Instalación para la climatización de dos habitaciones, una con instalación radiante y la otra con fancoil, ambos controlados por el termostato
externo. El termostato ambiente de la habitación con fancoil da el permiso a Pump 1 y controla el pasaje al Punto de ajuste 2.
El termostato ambiente de la habitación con la instalación radiante da el permiso a Pump 1 mediante el relé desacoplado.
Además, en la instalación radiante se han colocado dos termostatos de seguridad: uno de alta temperatura, ubicado en el colector de impulsión, que
controla la apertura del interruptor “Remote On/Off”, y otro de baja temperatura, ubicado en el colector de retorno, que controla el cierre del interrup-
tor “Dew Point Sensor”.
ELECTA
328
AnexosES
