7.2 ACTIVATION CIRCULATEURS
Circulateur sur la PDC (POMPE 1)
L'activation de Pump1 donne l'autorisation de l'activation du compresseur.
La Pompe1 est automatiquement activée par le INTERFACE UTILISA-
TEUR dans les cas suivants :
1) Demande de production d'ECS
2) Demande KCTR (si installé) pour température ambiante
non atteinte.
Au cours du passage d'ECS à climatisation et vice-versa, un temps de
UHWDUGVXUOHGpSDUWGH3XPSSDUDPqWUHHVWSUpYXD¿QGHSHUPHWWUH
l'ouverture/fermeture de la vanne à 3 voies.
On peut également activer la Pompe 1 à l'aide des commandes externes
(ex. thermostats ambiants), des deux façons suivantes :

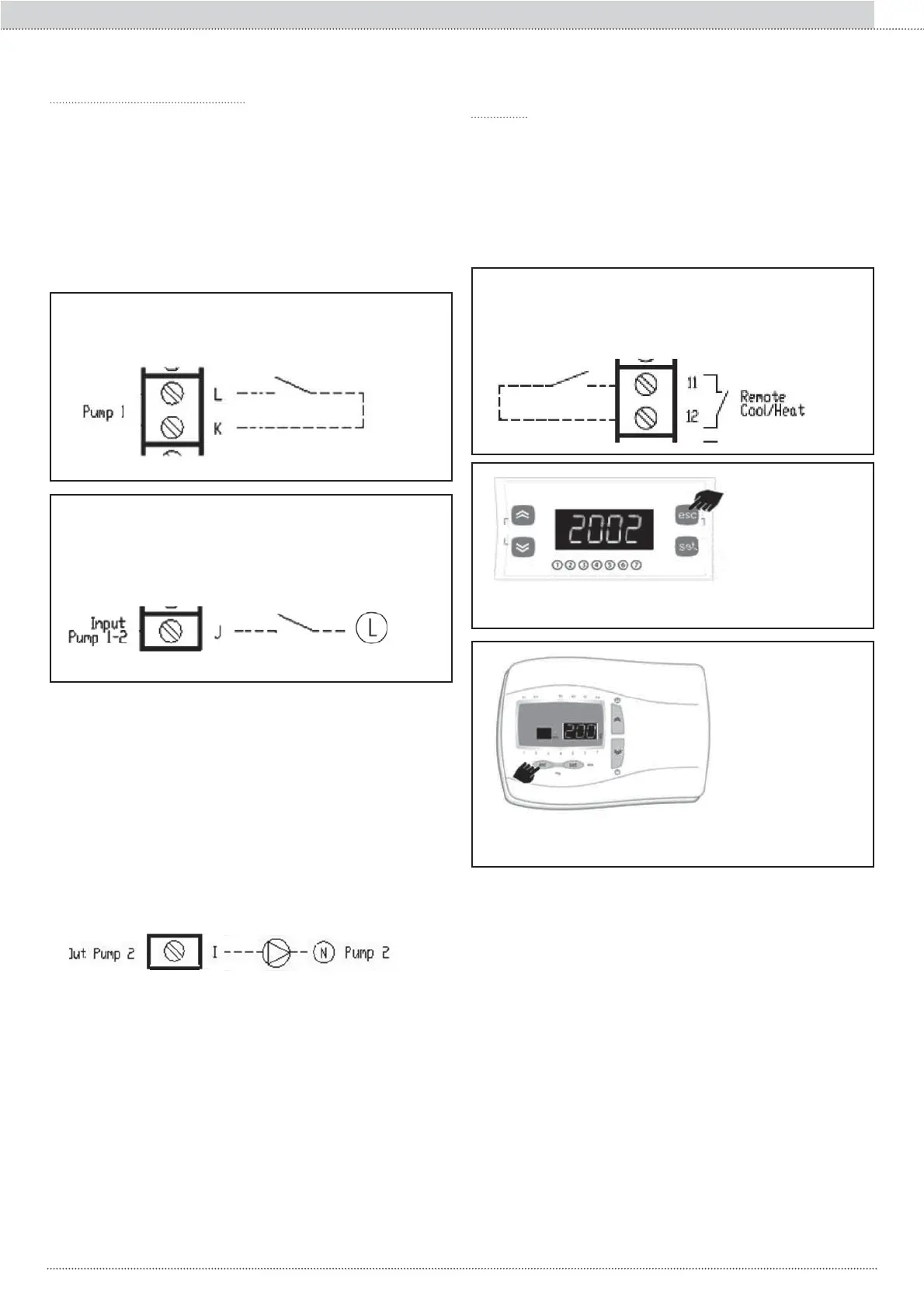

En fermant le circuit du contact “Pump 1” (bornes L et
K de la TERMINAL BLOCK.).
En connectant la phase “L” 230 V à la borne J de la TER-
MINAL BLOCK. De cette façon, la pompe P1 est alimenté à
l'intérieur de la machine et, simultanément, la pompe P2 (par
l'intermédiaire de la borne I)
Pompe 2 (installation) :
La Pompe2 doit être uniquement utilisée dans les installations munies
d'un circuit de "HAUTE" température (ventilo-convecteur) et de “BASSE”
température (radiante).
Dans le cas de l'appel dans la zone de rayonnement à travers l'entrée J
est commandé de la machine pour activer la pompe P2 relié à la sortie I,
Electa actionne simultanément la pompe P1.
Pour utiliser les installations munies d'un circuit de "HAUTE" température
(ventilo-convecteur) et de “BASSE” température (radiante), s'adresser au
Service après-vente Emmeti.
Trois modes sont disponibles pour effectuer le changement de la
02'$/,7eGHIRQFWLRQQHPHQWGHOD3'&VHORQODFRQ¿JXUDWLRQGX
paramètre 101, à l’intérieur du menu label HP :
- 101=0: Changement à l'aide du INTERFACE UTILISATEUR (et KCTR
si installé)
- 101=1: Changement à l'aide du contact externe “Remote Cool/Heat”,
modalité chauffage = contact ouvert
- 101=2: Changement à l'aide du contact externe “Remote Cool/Heat”,
modalité chauffage = contact fermé (valeur par défaut)
Changement de MODALITÉ à l'aide du contact externe “Re-
mote Cool/Heat” (bornes 11- 12 de la TERMINAL BLOCK)
Par 101 = 1 ou 2 - &RQ¿JXUDWLRQGXVLQH3DU 
1
2
1
7.3 MODALITÉS DE FONCTIONNEMENT (CHAUFFAGE/REFROIDIS-
SEMENT)
Changement de MODALITÉ à l'aide du INTERFACE UTILISA-
TEUR. Par la pression prolongée de la touche esc, le mode de
fonctionnement est inversé.
Changement de MODALITÉ à l'aide du KCTR Par la pression pro-
longée de la touche esc, le mode de fonctionnement est inversé
2
3
NOTE :
Si Pompe 1 est activée par des commandes externes, elle va rester active
même si on éteint la ELECTA par le contact externe « Remote On/Off »
