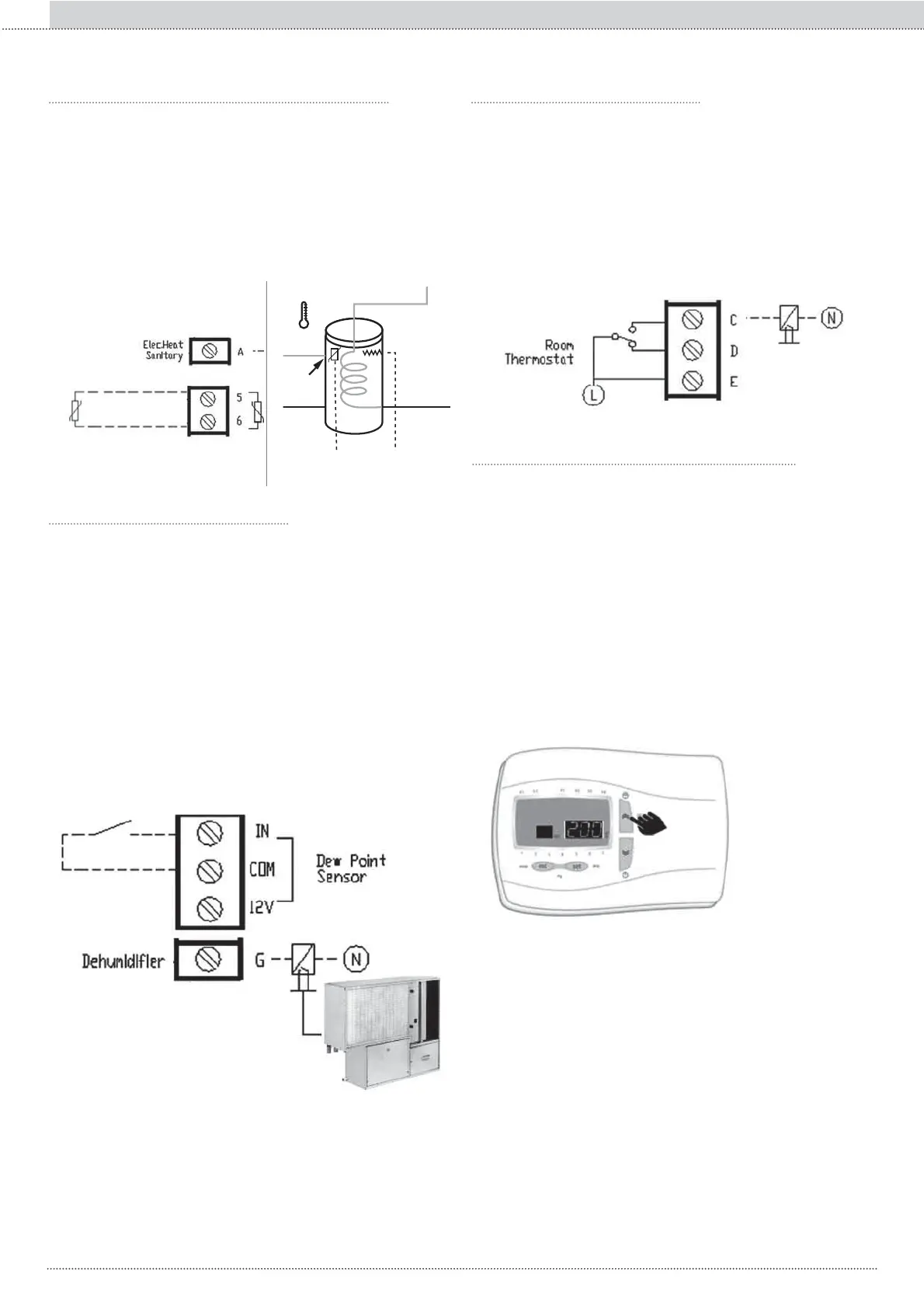

7.10 RÉSISTANCE ÉLECTRIQUE COMPLÉMENTAIRE ECS
Pour une éventuelle intégration dans le chauffage de l’eau chaude sanitai-
re (ECS), on peut gérer automatiquement, à l'aide du INTERFACE UTILI-
SATEUR et d'un capteur de température ECS correspondant, un réchauf-
feur électrique positionné dans l’accumulation de l’eau chaude sanitaire
(sonde NTC sur les bornes 5-6 et le paramètre 123 = 0).
L’intervention de la résistance électrique s'effectue si, le temps de retard
écoulé (paramètre 131), la demande sanitaire n'a pas encore été satisfai-
te.
La résistance électrique est éteinte, une fois atteinte la température du
SRLQWGHFRQVLJQHGp¿QLDYHFOHSDUDPqWUH132
7.11 GESTION DU DÉSHUMIDIFICATEUR
Pour un contrôle éventuel de l'humidité ambiante, il est possible de com-
PDQGHUOLQWHUYHQWLRQGXQGpVKXPLGL¿FDWHXU
/RUVGHODGHPDQGHGHGpVKXPLGL¿FDWLRQODSKDVH/jODERUQH*GHOD
TERMINAL BLOCK devient disponible, il est donc possible de piloter l'al-
OXPDJHGXGpVKXPLGL¿FDWHXUDXPR\HQGXQUHODLVUDFFRUGpHQWUHODERUQH
G de la TERMINAL BLOCK et le neutre N de la plaque à bornes.
/DGHPDQGHGHGpVKXPLGL¿FDWLRQHVWSRVVLEOHHQPRGDOLWpGHUDIUDvFKLV-
sement seulement dans les cas suivants :
/DGHPDQGHGHGpVKXPLGL¿FDWLRQVREWLHQWGDQVOHVFDVVXLYDQWV
- Attacher un hygrostat séparé de bornes IN et COM.
- Si le KCTR est installé, lorsque l'humidité relative détectée par le capteur
SODFp j OLQWpULHXU HVW VXSpULHXUH DX SRLQW GH FRQVLJQH FRQ¿JXUp (pa-
ramètre 119) + différentiel (paramètre 120)
Riscaldatore
elettrico
x
60 °C
NTC
7.12 SORTIE CHAMBRE THERMOSTAT
Cette sortie est étroitement liée à l'utilisation du KCTR.
Lorsque la température ambiante détectée par le capteur placé à l'intérieur
DWWHLQWOHSRLQWGHFRQVLJQHFRQ¿JXUpSDUDPqWUHV·ODSKDVH/j
la borne C de la TERMINAL BLOCK devient disponible, dans le cas con-
traire, la phase L est disponible à la borne D.
Il est ainsi possible de piloter l'allumage d'un terminal de climatisation
grâce à un relais raccordé entre la borne C de la TERMINAL BLOCK et le
neutre N de la plaque à bornes.
Remarque: La borne E du TERMINAL BLOCK est toujours disponible
phase L
7.13 FUSEAU HORAIRE DE COMFORT / ATTÉNUATION
Dans le cas où on utilise le KCTR, il est possible régler les Set ambiante,
TXLVRQWGp¿QLHVGH©&RPIRUWªSDU200 en chauffage, par.202 en ra-
fraîchissement).
Si en certaines moments de la journée il n’y a pas besoin du confort,
par exemple si pas à la maison ou pendant la nuit, on peut réduire ces
Set qui deviennent d’ «Atténuation » (par.201 en chauffage, par.203 en
rafraîchissement).
Par les paramètres 205 et 206, il est possible régler l’heure de la journée
dont la quelle forcer respectivement le passage au Set confort et à l’At-
ténuation.
Par le paramètre 204RXHQDSSX\DQWEULqYHPHQWVXUOHERXWRQ©ÀqFKH
vers le haut » du KCTR il y a la possibilité de forcer manuellement le chan-
gement du Set, si on veut passer de confort à l’atténuation et vice-versa.
Ça peut être utile si par exemple on quitte la maison et on veut passer
rapidement à l’atténuation.
NOTE:
Le set de confort est toujours actif de default et dans les cas où on va
IRUFHUPDQXHOOHPHQWOHSDVVDJHDX6HWG¶DWWpQXDWLRQjOD¿QGHODMRXUQpH
on retour automatiquement au confort (heure 00 :00).
Si le contact est fermé COM IN et active la génération d'alarme de con-
densat, puis ouvrez la sortie I (c.-à-P2 s'éteint si installé) et la sortie est
DFWLYpH*VLODPRGHHVWXQUHIURLGLVVHPHQWDFWLID¿QGDOOXPHUOHGpVKX-
PLGL¿FDWHXU
136
Section I :: Utilisateur
FR
