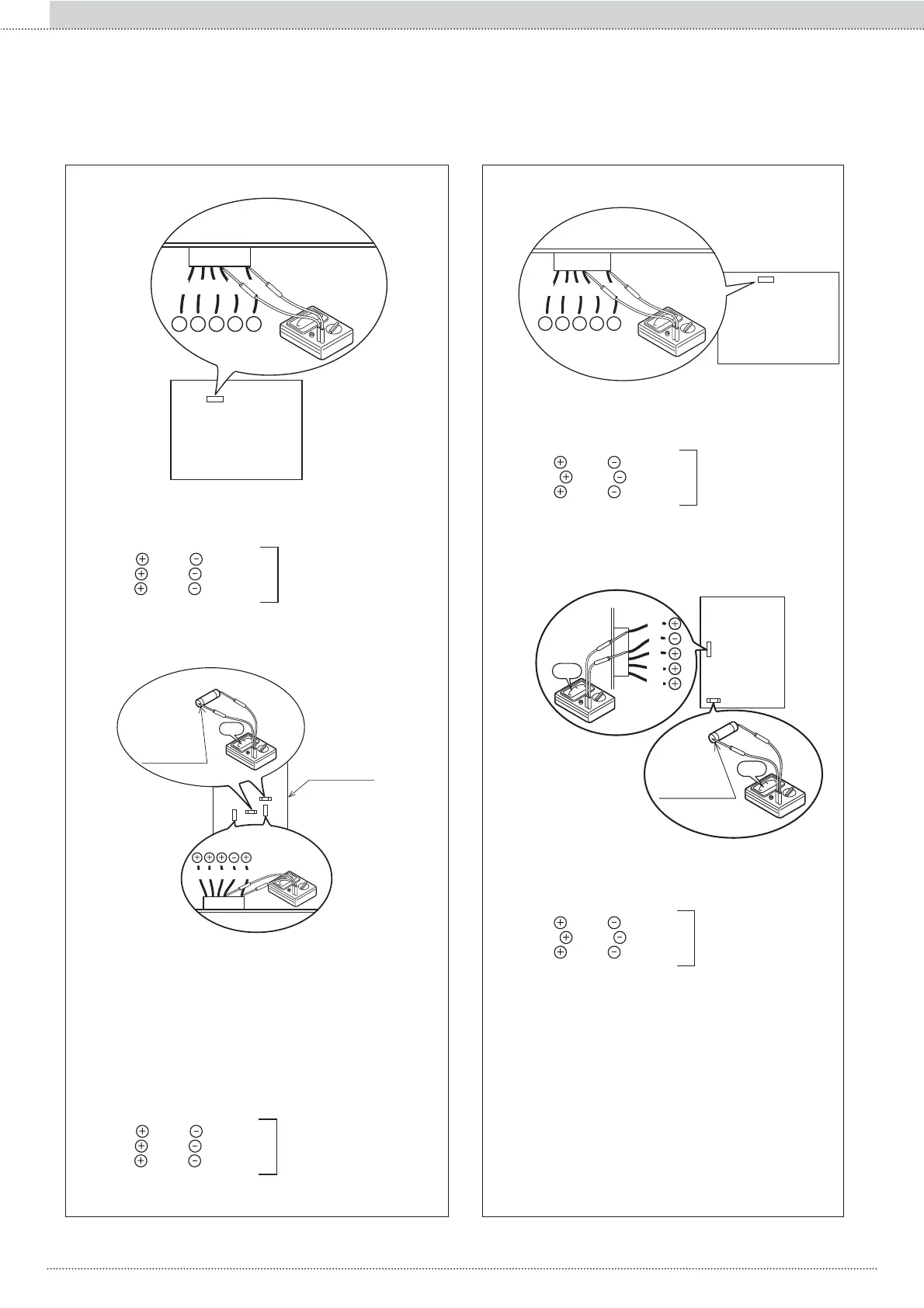

Mesurage de la tension entre les pin du connecteur R.
Exécuter le mesurage R pendant le chauffage ou le refroidissement.
Mesurer la tension, comme indiqué ci-dessous, sans ôter le connecteur
R.
Tension du MOTEUR VENTILATEUR sur la PCB
MAIN
BL Y W B R
MOTEUR VENTILATE
U
+ + + +
-
PCB MAIN
18
18
Modèles 110 Fig. 2
Entre le rouge et le noir
ca. DC200-370V
Entre le jaune
et le noir
ca. DC3-7V
Entre le blanc
et le noir
ca. DC15V
PCB MAIN
fonctionne normalement
¼ Erreur MOTEUR VENTILATEUR
BL Y W B R
Inférieure
Fusible: CF6
Supérieure
Fusible: CF7
(250V T3.15A)
PCB MAIN
14
11
MOTEUR VENTILATEUR
Modèle - 116
MOTEUR VENTILATEUR SUPÉRIEUR
Mesurage de la tension entre les pin du connecteur K.
Exécuter le mesurage K pendant le chauffage ou le refroidissement.
Mesurer la tension, comme indiqué ci-dessous, sans ôter le connecteur
K.
MOTEUR VENTILATEUR INFÉRIEUR
Mesurage de la tension entre les pin du connecteur N.
Exécuter le mesurage N pendant le chauffage ou le refroidissement.
Mesurer la tension, comme indiqué ci-dessous, sans ôter le connecteur
N.
Entre le rouge et le noir
ca. DC200-370V
Entre le jaune
et le noir
ca. DC3-7V
Entre le blanc
et le noir
ca. DC15V
PCB MAIN
fonctionne normalement
¼ Erreur MOTEUR VENTILATEUR
Tension du POMPE sur la PCB MAIN
BL BR R B W
+ + + +
-
POMPE
PCB MAIN
17
17
Modèles 105 - 110 Fig. 3
Mesurage de la tension entre les pin du connecteur Q.
Exécuter le mesurage Q pendant le chauffage ou le refroidissement.
Mesurer la tension, comme indiqué ci-dessous, sans ôter le connecteur Q.
Entre le rouge
et le noir
ca. DC200-370V
Entre le marron
et le noir
ca. DC3-7V
Entre le rouge
et le noir
ca. DC15V
PCB MAIN
fonctionne normalement
¼ Erreur pompe
W
B
R
BR
BL
PCB MAIN
POMPE
Inférieure
Fusible: CF2
(250V T3,15A)
13
Modèle - 116
Mesurage de la tension entre les pin du connecteur M.
Exécuter le mesurage M pendant le chauffage ou le refroidissement.
Mesurer la tension, comme indiqué ci-dessous, sans ôter le connecteur M.
Entre le rouge
et le noir
ca. DC200-370V
Entre le marron
et le noir
ca. DC3-7V
Entre le rouge
et le noir
ca. DC15V
PCB MAIN
fonctionne normalement
¼ Erreur pompe
164
Section II :: Installation et entretien
