Caractéristiques électriques des capteurs de température
[tableau 1] Capteur temp. dégivrage : Mod. 105
Capteur temp. extérieure : Mod. 105 - 110
116
Capteur temp. aspiration : Mod. 105
Capteur temp. sortie et retour eau :
Mod. 105 e 116
Temp. (°C) 5HVLVWDQFHNȍ
031
524
10 19
15 15
20 12
25 10
30 8
35 6.7
40 5.5
45 4.6
50 3.8
55 3.2
[tableau 2] Capteur temp. décharge compresseur: Mod. 105
Temp. (°C) 5HVLVWDQFHNȍ
10 1,000
20 600
35 300
40 250
50 160
80 50

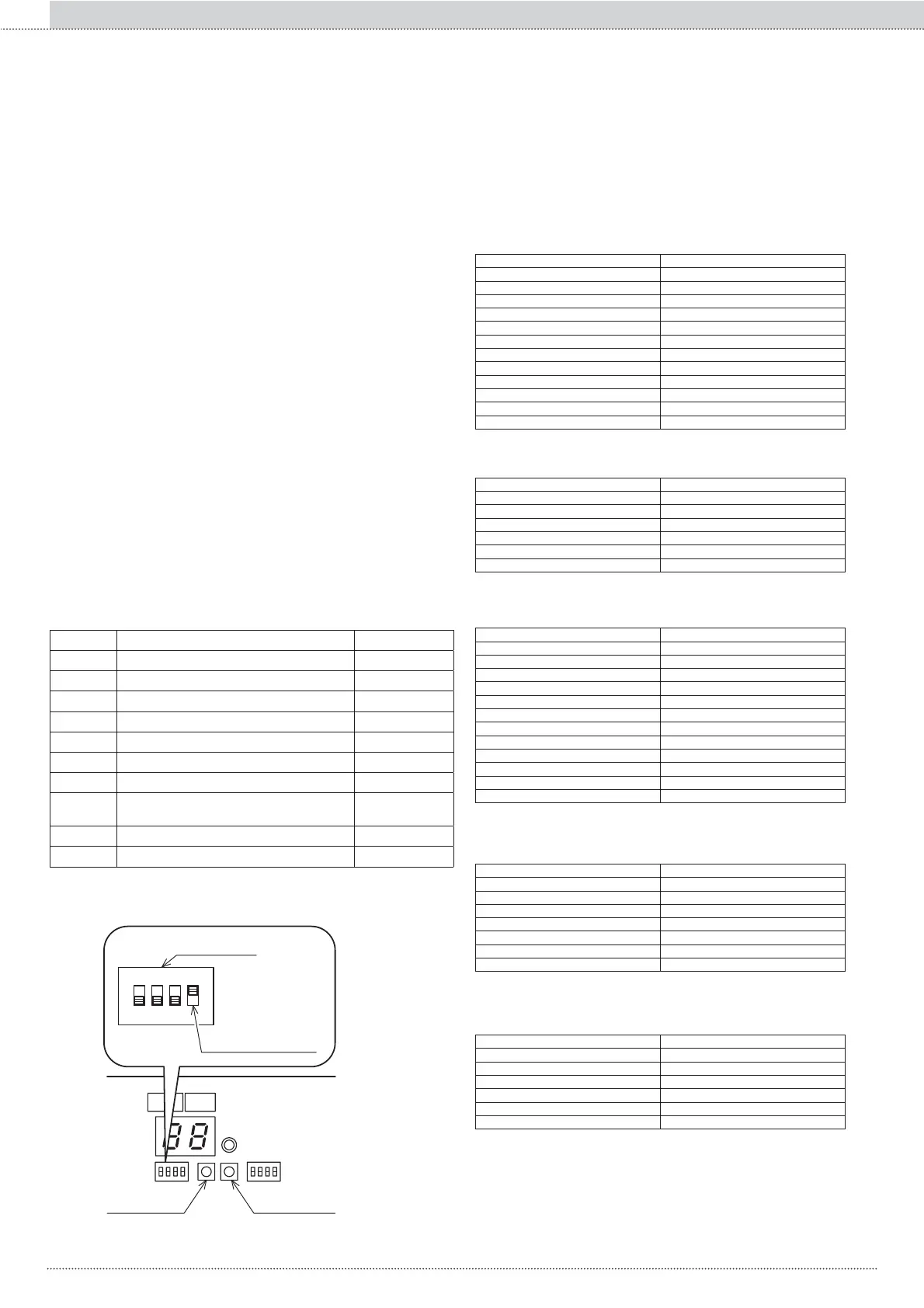

Visualisation historique des erreurs sur le PCB DISPLAY
Méthode de visualisation
Presser et maintenir pressés PUMP SW. et RESET SW. en même temps
pendant cinq secondes pour visualiser les codes et les nombres en
séquence des erreurs précédentes.
La touche PUMP SW peut être utilisée pour parcourir les codes des
erreurs précédentes jusqu'à un maximum de 8.
(s'il n'y a pas de codes d'erreur, « - - » apparaît sur l’écran)
Effacement des valeurs visualisées
Pendant la visualisation d'un code d'erreur, presser et maintenir pressés
en même temps pendant cinq secondes PUMP SW. et RESET SW pour
éteindre l'écran.
En alternative, si aucune opération n'est exécutée pendant 5 minutes,
l’écran s’éteint automatiquement.
Pendant la visualisation d'un code d'erreur, presser et maintenir pressé le
bouton RESET SW au moins 10 secondes pour effacer toutes les erreurs
précédentes. L’inscription « - - » apparaîtra sur l’écran.
Méthode de visualisation des données à l’écran
1. Déplacer sur ON le sélecteur MODE SW 4 de la carte PCB (DISPLAY)
de l'unité.
Le nombre et la valeur correspondante sont visualisés alternativement.
2. Presser PUMP SW.
Chaque fois qu'on presse PUMP SW, l’écran passe à la séquence
indiquée en bas.
3. Déplacer sur OFF le sélecteur MODE SW 4 après avoir complété la
YpUL¿FDWLRQ
Moniteur Contenu données écran moniteur
d0 Température de retour de l'eau de circulation Unité de 1°C
d1 Fréquence d'exercice du compresseur Unité de 1Hz
d2 Température déchargement compresseur Unité de 1°C
d3 Valeur consommation de courant Unité de 100W
d4 Nombre de tours du ventilateur Unité de 10 t/min
d5 Température dégivrage Unité de 1°C
d6 Température extérieure Unité de 1°C
d7
Nombre de tours de la pompe
Unité de 100 t/
min
d8 Température aspiration compresseur Unité de 1°C
d9 Température de sortie de l'eau de circulation Unité de 1°C
[tableau 3] Capteur temp. dégivrage: Mod. 110 - 116
Capteur temp. aspiration : Mod. 110 - 116
Temp. (°C) 5HVLVWDQFHNȍ
029
523
10 19
15 15
20 12
25 10
30 8.3
35 6.9
40 5.7
45 4.8
50 4.1
55 3.4
[tableau 4] Capteur temp. sortie eau : Mod. 110
Capteur temp. retour eau : Mod. 110
Temp. (°C) 5HVLVWDQFHNȍ
025
10 16
20 10
30 7.0
40 4.9
50 3.5
60 2.5
[tableau 5] Capteur temp. décharge compresseur :
Mod., 116 e 110
Temp. (°C) 5HVLVWDQFHNȍ
0 100
10 64
35 33
40 27
50 18
80 6.4
ON
4
3
2
1
OFF
Reset SW
Sélecteur
MODE SW 4
Pump SW
166
