Anschluss der Verkabelung an das Endgerät
Bei den Verkabelungsarbeiten besonders achtsam sein.
Bei der Abisolierung eines ein Hauptkabels immer ein geeignetes Werkzeug,
wie eine Abisolierzange benutzen. Wenn kein spezielles Werkzeug zur Hand
ist, die Isolierung vorsichtig mit einem Messer z.B. entfernen.

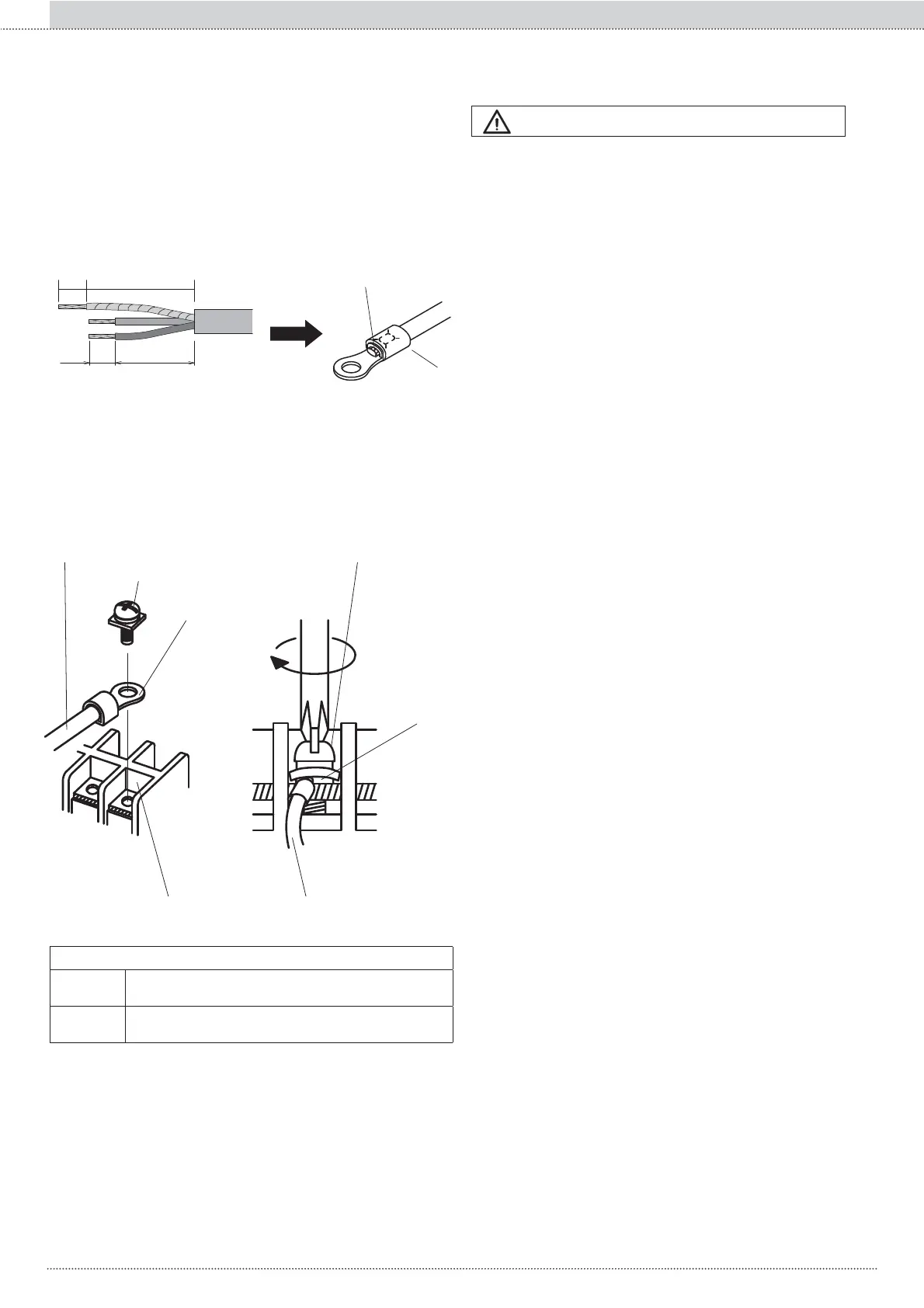

(1) Gecrimpte Endstücke mit isolierenden Verbindern benutzen, wie in
der folgenden Abbildung gezeigt, um die Verbindung zum Klemmbrett
herzustellen.
(2) Die zu crimpenden Endstücke fest mittels eines angemessenen
Werkzeugs mit den Kabeln verbinden, damit diese sich nicht lösen
können.
Schraube mit
Spezialunterlegscheibe
Schraube mit
Spezialunterlegscheibe
Zu crimpendes
Endstück
Kabel
Zu crimpendes
Endstück
Klemmbrett
Kabel
  'LHVSH]L¿]LHUWHQ .DEHO EQXW]HQ VLH VLFKHU DQVFKOLHHQ XQGVR
befestigen, dass kein Druck auf die Endstücke ausgeübt wird.
(4) Mit einem passenden Schraubendreher die Schrauben der Endstücke
festdrehen. Keinen beschädigten Schraubendrehen verwenden, da
ansonsten die Schraubenköpfe beschädigt werden könnten und somit
ihr korrekter Anzug unmöglich ist.
(5) Die Schrauben der Endstücke nicht zu fest anziehen, ansonsten könnte
es zum Bruch der Schrauben kommen.
Zu crimpendes Endstück
Verbinder
10 mm
10 mm
30 mm
50 mm
Anzugsmoment
Schraube
M3
von 0,3 bis 0,6 N m (3 bis 6 kgf cm)
Schraube
M4
von 1,2 bis 1,8 N m (12 bis 18 kgf cm)
ACHTUNG!
• Die defekten Verkabelungen könnten nicht nur einen Störbetrieb
verursachen, sondern auch Schäden an der TERMINAL BLOCK-Karte
hervorrufen.
• Jede Schraube ausreichend anziehen.
• Zur Kontrolle einer vollständigen Einsetzung, leicht am Kabel ziehen.
• Das Verbindungskabel muss für 10 mm abisoliert werden. Wenn es kürzer
ist, könnte es zu einem Fehlkontakt kommen.
Wenn es hingegen zu lang ist, könnte ein Kurzschluss ausgelöst werden.
• Gecrimpte Endstücke benutzen und die Schrauben der Endstücke mit
GHPVSH]L¿]LHUWHQ'UHKPRPHQWDQ]LHKHQVRQVWN|QQWHHVJHVFKHKHQ
dass eine unvorhergesehene Überhitzung eintritt, die schwere Schäden
im Innern der Einheit verursachen könnte.
• Während der Verbindung des Versorgungskabels sicherstellen, dass
die elektrische Versorgungsphase mit der Phase am Klemmbrett
übereinstimmt.
• Die Verbindung des Versorgungskabels mit dem Klemmbrett müssen die
/HLWHUIUGHQ6WURPÀXVVJHVSDQQWVHLQEHYRUGHU/HLWHUJHHUGHWZLUGGD
ansonsten das Kabel aus der Verankerung rutschen könnte.
206
Leitungsquersch II: Installation und Wartung
