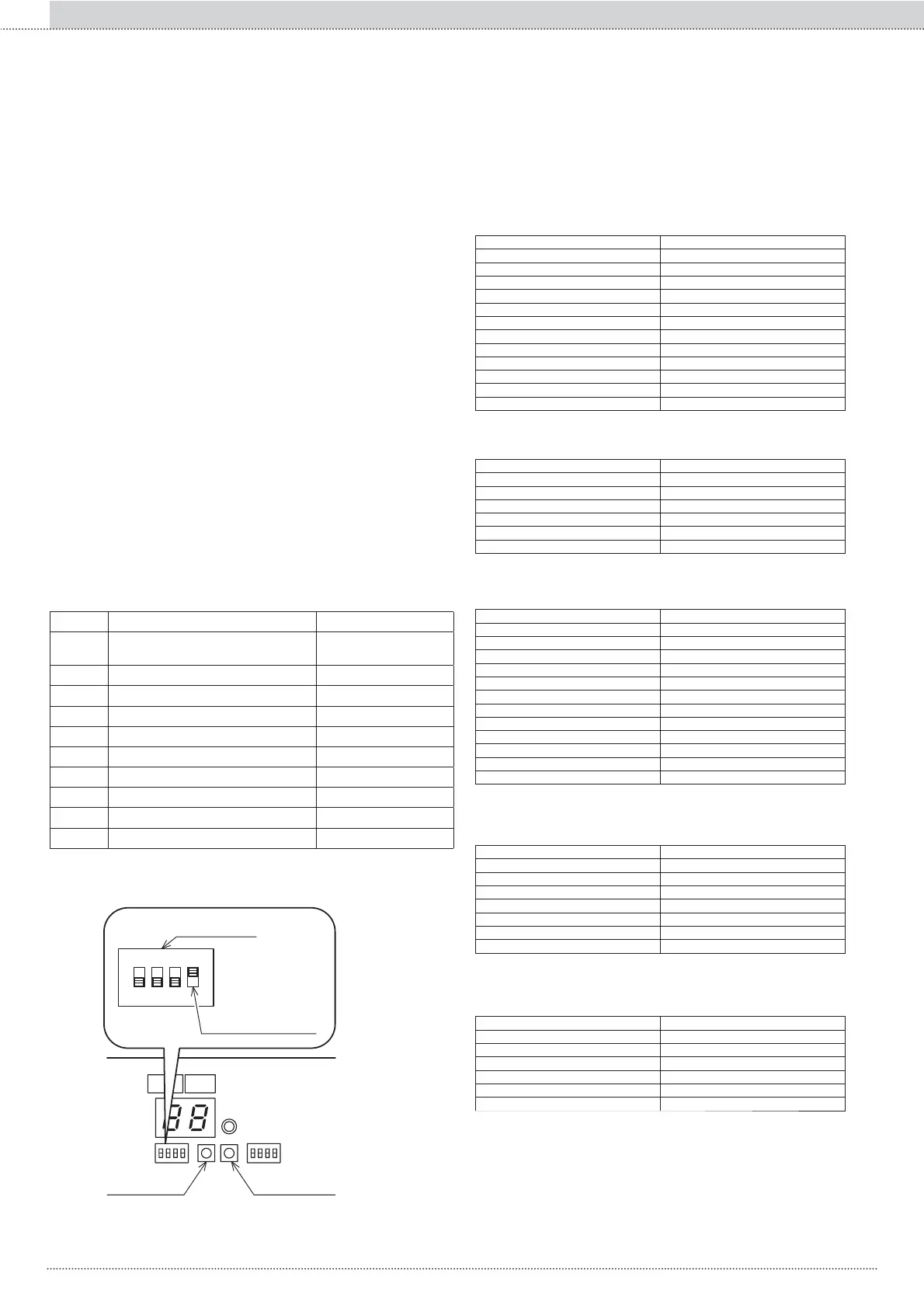

Elektrische Daten der Temperatursensoren
[Tabelle 1] Temp.sensor Abtauen: Mod. 105
Sensor Außentemp. Mod. 105 - 110
116
Temp.sensor Ansaugung: Mod. 105
Temp.sensor Wasserauslass und -rücklauf:
Mod. 105 und 116
Temp. (°C) 5HVLVWDQFHNȍ
031
524
10 19
15 15
20 12
25 10
30 8
35 6.7
40 5.5
45 4.6
50 3.8
55 3.2
[Tabelle 2] Temp.sensor Auslass Verdichter: Mod. 105
Temp. (°C) 5HVLVWDQFHNȍ
10 1,000
20 600
35 300
40 250
50 160
80 50
Anzeige des Fehlerarchivs am PCB DISPLAY
Vorgehensweise zur Anzeige
PUMP SW. und RESET SW. gleichzeitig fünf Sekunden lang gedrückt
halten, um die Codes und Nummern der vorherigen Fehler nacheinander
anzuzeigen.
Mit der Taste PUMP SW können die vorherigen Fehlercodes durchlaufen
werden, maximal 8.
(Wenn keine weiteren Fehlercodes vorhanden sind, wird auf dem Display
" - - " angezeigt.)
Löschen der angezeigten Werte
Während ein Fehlercode angezeigt wird, PUMP SW. und RESET SW
gleichzeitig fünf Sekunden lang gedrückt halten, um das Display auszu-
schalten.
Alternativ dazu schaltet sich das Display automatisch aus, wenn 5 Minu-
ten lang keine Eingabe erfolgt.
Während ein Fehlercode angezeigt wird, die Taste RESET SW minde-
stens 10 Sekunden lang gedrückt halten, um alle vorherigen Fehler zu
löschen. Auf dem Display wird " - - " angezeigt.
Vorgehensweise zur Datenanzeige auf dem Display
1. Den Wähler MODE SW 4 der PCB (DISPLAY) Karte der Einheit auf
ON stellen.
Es werden abwechselnd die Nummer und der entsprechende Wert
angezeigt.
2. PUMP SW. drücken.
Bei jedem Drücken von PUMP SW wird auf dem Display die unten
angegebene Sequenz angezeigt.
3. Nach der Kontrolle den Wahlschalter MODE SW 4 auf OFF stellen.
Monitor Dateninhalt Bildschirmseite Monitor
d0
Rücklauftemperatur des Umwälzwas-
sers
Einheit 1 °C
d1 Betriebsfrequenz des Verdichters Einheit 1 Hz
d2 Auslasstemperatur Verdichter Einheit 1 °C
d3 Stromverbrauchwert Einheit 100W
d4 Drehzahl des Gebläses Einheit 10 rpm
d5 Defrost-Temperatur Einheit 1 °C
d6 Außentemperatur Einheit 1 °C
d7
Drehzahl der Pumpe
Einheit 100 rpm
d8 Ansaugtemperatur Verdichter Einheit 1 °C
d9 Auslasstemperatur Wasser für Umlauf Einheit 1 °C
[Tabelle 3] Temp.sensor Abtauen: Mod. 110 - 116
Temp.sensor Ansaugung: Mod. 110 - 116
Temp. (°C) 5HVLVWDQFHNȍ
029
523
10 19
15 15
20 12
25 10
30 8.3
35 6.9
40 5.7
45 4.8
50 4.1
55 3.4
[Tabelle 4] Temp.sensor Wasser Auslass: Mod. 110
Temp.sensor Wasser Rücklauf Mod. 110
Temp. (°C) 5HVLVWDQFHNȍ
025
10 16
20 10
30 7.0
40 4.9
50 3.5
60 2.5
[Tabelle 5] Temp.sensor Auslass Verdichter:
Mod., 116 und 110
Temp. (°C) 5HVLVWDQFHNȍ
0 100
10 64
35 33
40 27
50 18
80 6.4
ON
4
3
2
1
OFF
Reset SW
Selettore
MODE SW 4
Pump SW
222
