Cómo conectar el cableado al terminal
Preste atención durante las operaciones de cableado.
Para pelar el revestimiento de un cable principal, use siempre una
KHUUDPLHQWD HVSHFt¿FD FRPRXQ SHODGRUGH FDEOHV 6L QR SRVHH XQD
KHUUDPLHQWD HVSHFt¿FD SHOHFXLGDGRVDPHQWH HOUHYHVWLPLHQWR FRQXQ
cuchillo, etc.

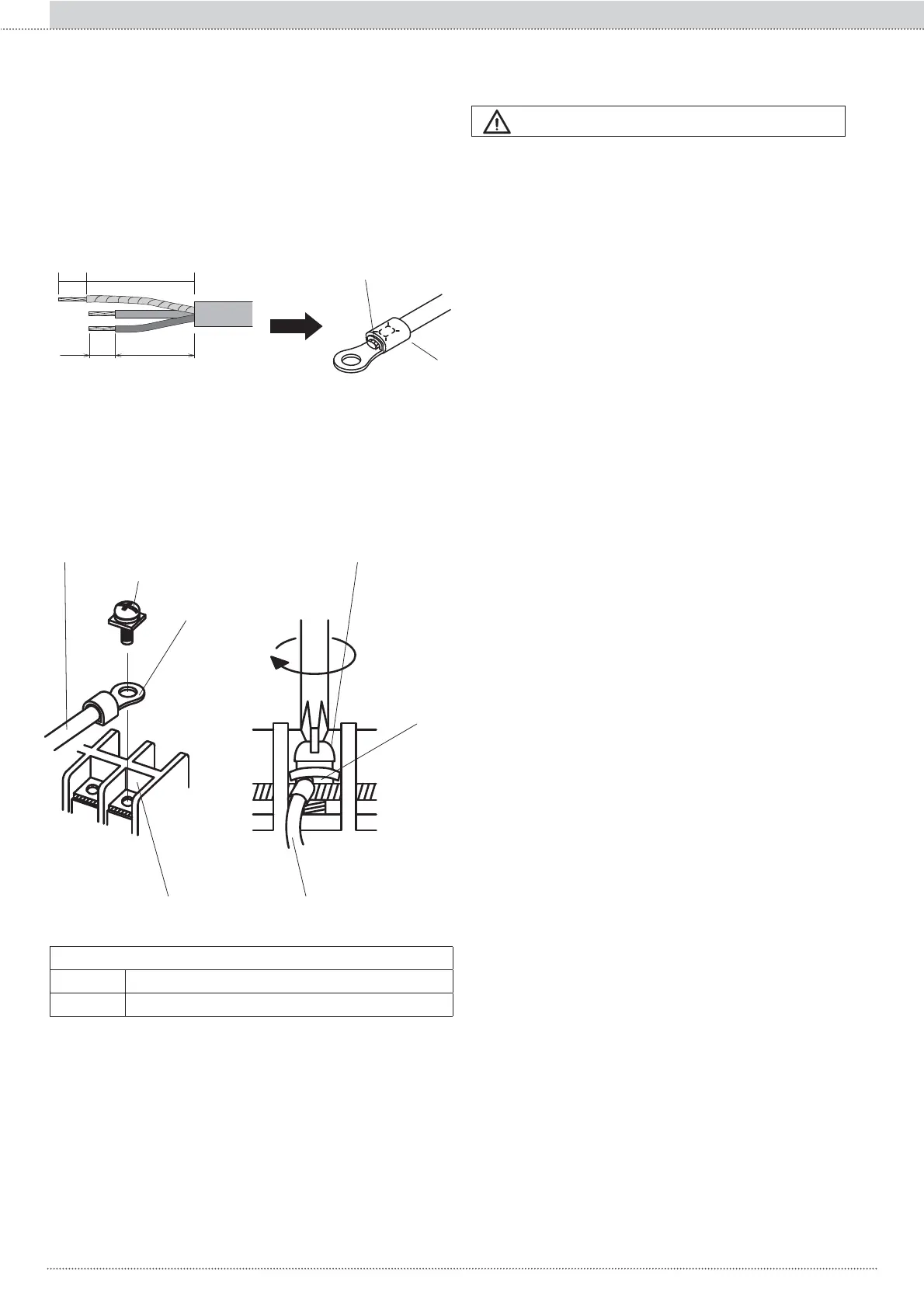

(1) Use terminales de crimpado con manguitos aislantes, como ilustrado
HQOD¿JXUDVLJXLHQWHSDUDHIHFWXDUODFRQH[LyQDODSODFDGHERUQHV
)LMH¿UPHPHQWHORVWHUPLQDOHVGHFULPSDGRDORVFDEOHVPHGLDQWHXQD
KHUUDPLHQWDHVSHFt¿FDGHPDQHUDTXHORVFDEOHVQRVHVXHOWHQ
Tornillo con arandela especial
Tornillo con arandela especial
Terminal de crimpado
Cable
Terminal de crimpado
Placas de
bornes
Cable
8VHORVFDEOHVHVSHFL¿FDGRVFRQpFWHORVGHIRUPDVHJXUD\ItMHORVVLQ
ejercer ninguna presión en los terminales.
(4) Use un destornillador adecuado para apretar los tornillos de los
terminales. No use un destornillador dañado o las cabezas de los tornillos
podrías dañarse e impedir el correcto apriete de los tornillos.
(5) No apriete excesivamente los tornillos de los terminales o podrían
romperse.
Terminal de crimpado
Manguito
10 mm
10 mm
30 mm
50 mm
Par de apriete
Tornillo M3 de 0,3 a 0,6 N.m (3 a 6 kgf.cm)
Tornillo M4 de 1,2 a 1,8 N.m (12 a 18 kgf.cm)
¡ATENCIÓN!
• Los cableados defectuosos podrían causar, además de un funcionamiento
anómalo, daños a la tarjeta TERMINAL BLOCK.
$SULHWHVX¿FLHQWHPHQWHFDGDWRUQLOOR
• Para comprobar la introducción completa, tire ligeramente del cable.
• El pelado de revestimiento del cable de conexión debe ser de 10 mm. Si
resulta más corto, podría producirse un contacto defectuoso.
Si, en cambio, es más largo, podría producirse un cortocircuito.
• Use terminales de crimpado y apriete los tornillos con los pares de apriete
HVSHFL¿FDGRVRSRGUtDSURGXFLUVHXQVREUHFDOHQWDPLHQWRDQyPDORTXH
podría causar daños graves en el interior de la unidad.
• Durante la conexión del cable de alimentación, asegúrese de que la fase
de alimentación eléctrica corresponda a la fase de la placa de bornes.
• Para la conexión del cable de alimentación a la placa de bornes, es
necesario que los conductores que transportan la corriente se tensen
antes de efectuar la puesta a tierra del conductor, o el cable podría
deslizarse fuera del anclaje del mismo.
