Características eléctricas de los sensores de temperatura
>WDEOD@6HQVRUGHWHPSGHVHVFDUFKH
Sensor de temp. externa
Sensor de temp. aspiraciòn
Sensor de temp. en salida
y agua de circulación de retorno
Temp. (°C) 5HVLVWDQFHNȍ
031
524
10 19
15 15
20 12
25 10
30 8
35 6.7
40 5.5
45 4.6
50 3.8
55 3.2
>WDEOD@6HQVRUGHWHPSGHLPSXOVLyQ
Temp. (°C) 5HVLVWDQFHNȍ
10 1,000
20 600
35 300
40 250
50 160
80 50
Visualización historial de errores
Método de visualización
Pulse y mantenga pulsados PUMP SW. y RESET SW. simultáneamente
durante cinco segundos para visualizar los códigos y los números en
secuencia de los errores precedentes.
La tecla PUMP SW se puede utilizar para desplazar los códigos de los
errores precedentes hasta un máximo de 8.
(si no hay códigos de error, en el display aparece “ - - ”)
Borrar los valores visualizados
Durante la visualización de un código de error, pulse y mantenga pulsa-
dos simultáneamente durante cinco segundos PUMP SW. y RESET SW
para
apagar el display.
En alternativa, se no se realiza ninguna operación durante 5 segundos,
el display se apaga automáticamente.
Durante la visualización de un código de error, pulse y mantenga pulsa-
do el botón RESET SW por al menos 10 segundos para borrar todos los
códigos de los errores precedentes. En el display aparecerá “ - - ”.
Método de visualización de los datos en el display
1. Coloque en ON el selector MODE SW 4 de la tarjeta PCB (DISPLAY)
de la unidad.
El número y el valor correspondiente se visualizan de forma alternada.
2. Pulse PUMP SW.
Cada vez que se pulsa PUMP SW, el display pasa a la secuencia
indicada abajo.
3. Coloque en OFF el selector MODE SW 4 tras haber completado el
control.
Monitor Contenido de los datos de la pantalla
d0
Temperatura de retorno del agua de
circulación
Unidad de 1°C
d1
Frecuencia de funcionamiento del com-
presor
Unidad de 1Hz
d2 Temperatura de impulsión Unidad de 1°C
d3 Valor del consumo de corriente
Unidad de
100W
d4 Tensión de interfaz
Unidad de
0,1V
d5 ------
d6 Temperatura del aire ambiente Unidad de 1°C
d7 Temperatura termistor externo Unidad de 1°C
d8 Temperatura de aspiración Unidad de 1°C
d9
Temperatura de salida del agua
de circulación
Unidad de 1°C

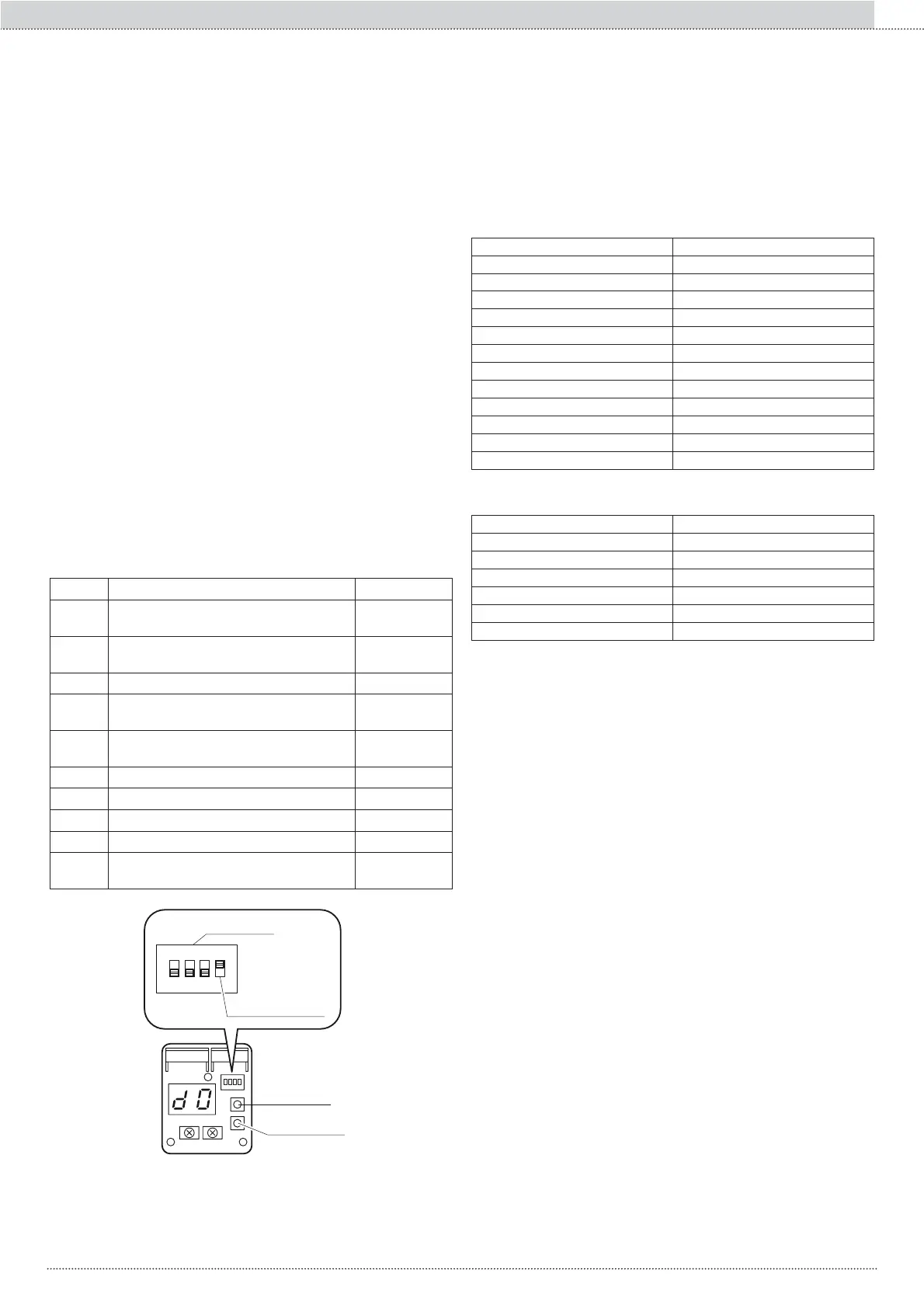

Reset SW
ON
4
3
2
1
OFF
Selector
MODE SW 4
Pump SW
279
Sección II :: Instalación y mantenimiento
ES
