En plus de la gestion standard, citée dans le manuel d'installation et d'utilisation, il est possible de subordonner l'activation du générateur supplémen-
taire (bornes F-L du PCB TERMINAL BLOCK) à la température de l'accumulateur inertiel de l'installation, situé entre les systèmes générateurs (PdC
et générateur supplémentaire) et ces utilisateurs (syst. ventilo-convecteur, syst. chauffage par le sol, ECS).

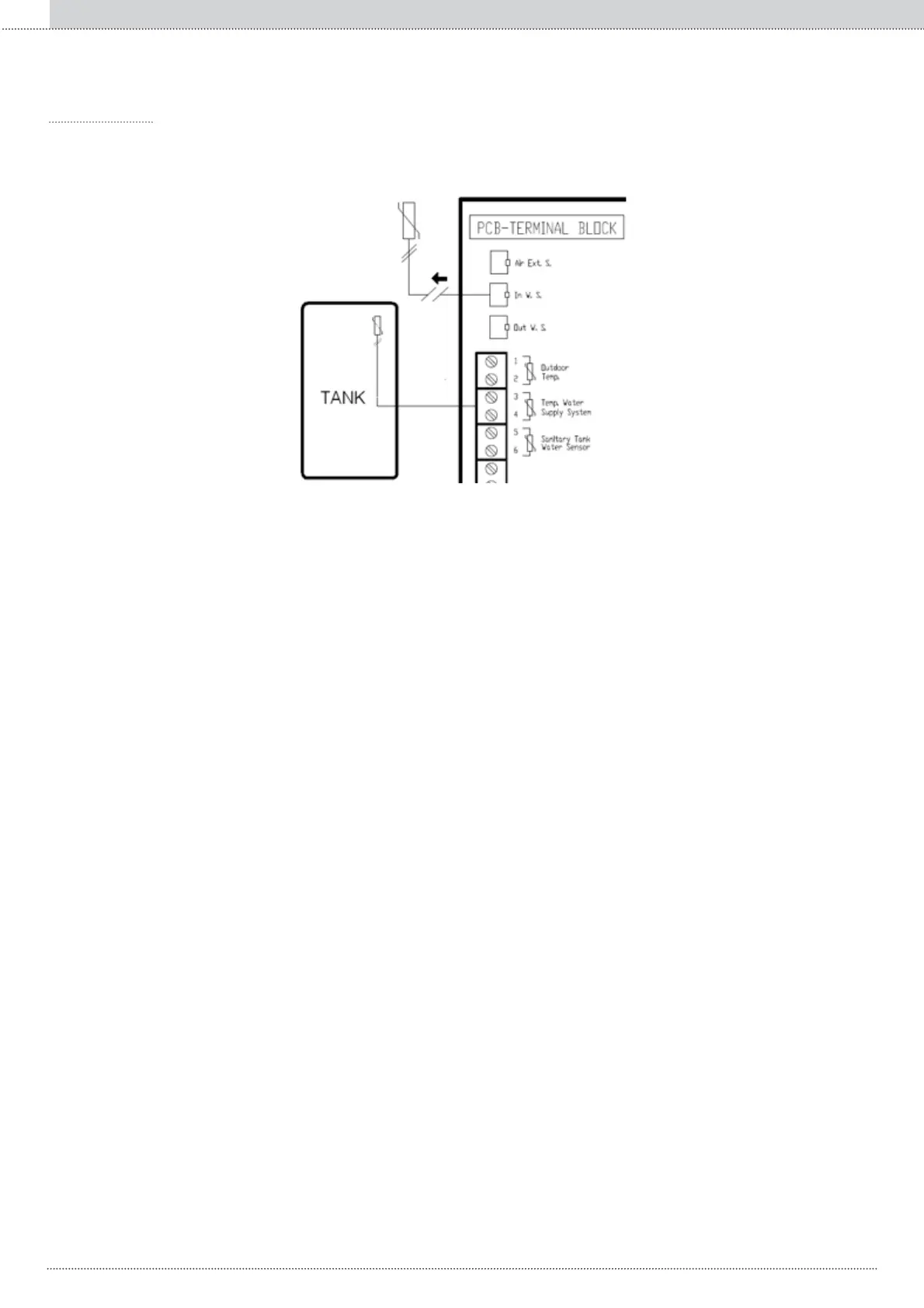

Fig. 8: Connexion de la sonde de référence sur l'accumulateur inertiel de l'installation
1.10 GESTION DE POINTE DU GÉNÉRATEUR SUPPLÉMENTAIRE (TEMPÉRATURE DE RÉFÉRENCE SUR L'ACCUMULATEUR INERTIEL DE
L'INSTALLATION)
¬FHVWDGHVLOHJpQpUDWHXUVXSSOpPHQWDLUHHVWDFWLYpSDUODVRQGHSODFpHVXUODFFXPXODWHXULQHUWLHOGLQVWDOODWLRQSUHQGODSODFHGHFHOOH
située sur le refoulement d'ELECTA, mais seulement en fonctionnement chauffage et pas ECS.
La fréquence du compresseur est alors modulée de sorte que la température de l'accumulateur inertiel d'installation (par.111) corresponde à celle
calculée par la courbe climatique. Si cette température est satisfaite la fréquence du compresseur est égale à zéro.
Pour activer le générateur supplémentaire, il faut que la fréquence du compresseur soit différente de zéro, donc dès que la température de l'accumu-
lateur inertiel d'installation satisfait la courbe climatique, le générateur est désactivé.
REMARQUE :
• Dans le cas d'ECS la gestion est standard.
• L'accumulateur inertiel d'installation est un réservoir relatif à l'installation, il NE faut pas le confondre avec le cumulus d'eau chaude sanitaire.
2SpUDWLRQVQpFHVVDLUHVSRXUFRQ¿JXUHUODJHVWLRQGHSRLQWHGXJpQpUDWHXUVXSSOpPHQWDLUH
1. Déconnecter le connecteur “In. W S.”
2. &RQQHFWHUXQFDSWHXUGHWHPSpUDWXUHGHNȍD&HQWUHOHVERUQHVGX%251,(5HWODSRVLWLRQQHUVXUODFFXPXODWHXULQHUWLHOGLQVWDOODWLRQ
REMARQUE : Longueur maximale de 30 m.
3. &RQ¿JXUHUOHSDUDPqWUH 
