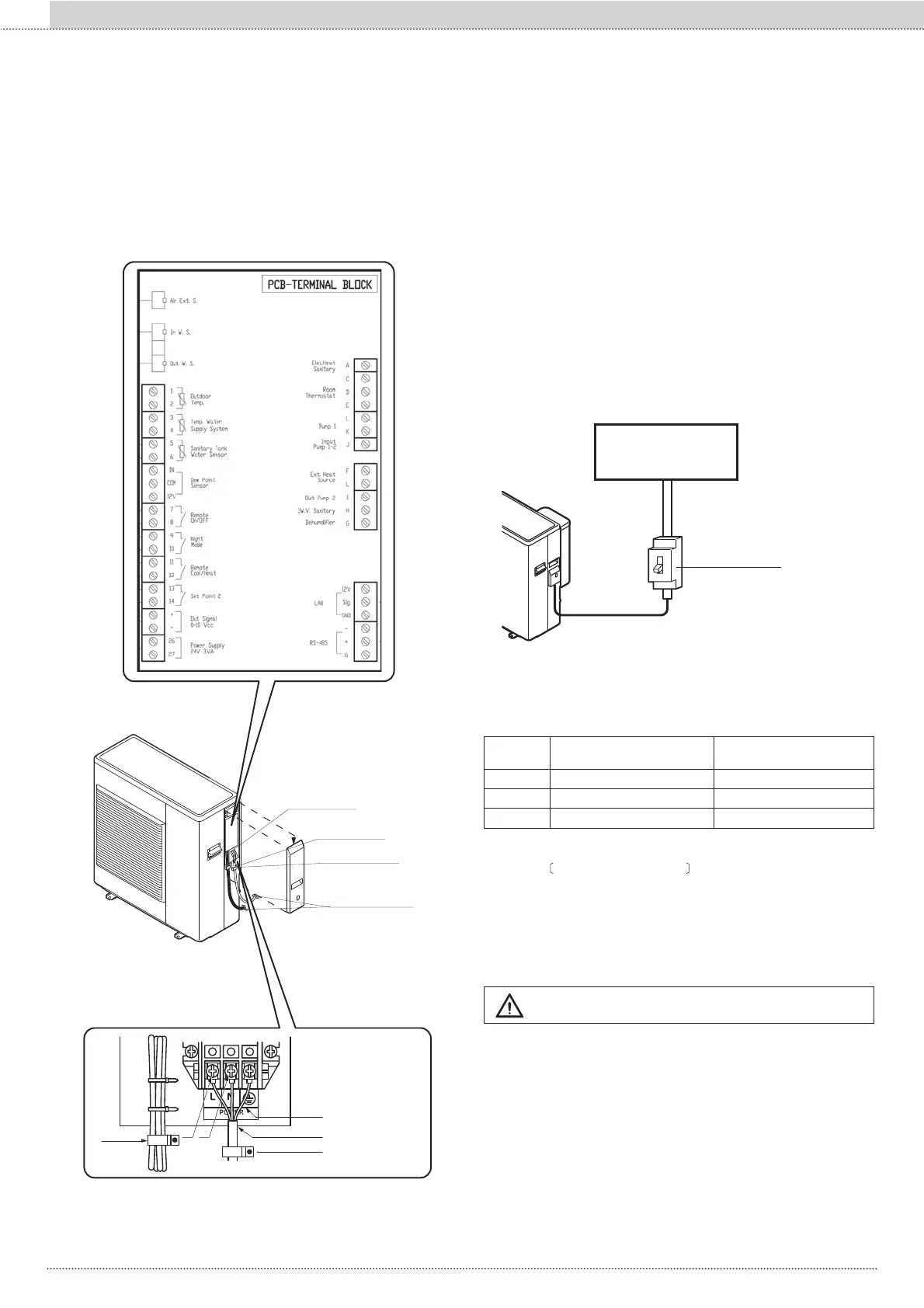

Togliendo il coperchio del quadro elettrico, si ha accesso alla morsettie-
ra di alimentazione elettrica della pompa di calore, ed alla TERMINAL
BLOCK, per il collegamento dei contatti e sensori esterni
(N)(L)
Cavo di alimentazione
Morsettiera
Pressa cavo
Pressa cavo
Fermacavo ad anello
Cavo di messa a terra
Pressa cavo
Pressa cavo
Assicurarsi di utilizzare un alimentazione dedicata con interruttore
differenziale e magnetotermico.
5LVSHWWDQGR OH VHJXHQWLGHVLJQD]LRQL XWLOL]]DUH FDYL L FXL ¿OL DEELDQR
dimensioni pari a quelle delineate nella tabella di seguito.
THAITY Cavo di alimentazione (mm
2
)
Capacità dell’interruttore
magneto termico (A)
105 2,5 16/C
110 4 25/C
116 4 32/C
Il cavo di alimentazione deve essere approvato conformemente alla
norma IEC.
60245 IEC57(H05RN-F)
Per il metodo di disconnessione di tutti i poli, il prodotto si appoggia
D XQ GLVSRVLWLYRGL SURWH]LRQH GD VRYUDFRUUHQWH QHO FDEODJJLR ¿VVR
conformemente alle regole di cablaggio e ai relativi requisiti nazionali. Il
GLVSRVLWLYRGHYHDYHUHXQDFODVVL¿FD]LRQHVXI¿FLHQWHSHUOHVSHFL¿FKH
del prodotto.
3ULPDGLLQL]LDUHLOODYRURYHUL¿FDUHFKHQRQYHQJDIRUQLWDFRUUHQWHDOOXQLWj
• Eseguire i lavori di cablaggio in conformità agli standard, in modo che
la pompa di calore aria-acqua possa essere utilizzata in modo sicuro e
ottimale.
• Installare un interruttore differenziale con apposita derivazione delle
perdite, conformemente alle relative leggi e normative, e agli standard
delle società di energia elettrica.
• L’interruttore differenziale viene installato nel cablaggio permanente.
Utilizzare sempre un circuito che sia in grado di far scattare tutti i poli
del cablaggio, e che abbia una distanza di isolamento di almeno 3 mm
tra i contatti di ciascun polo.
Interruttore
differenziale
Quadro
di distribuzione
Connessioni sulla morsettiera di alimentazione
• La tensione nominale di questo prodotto è di 230 ~ 50 Hz.
• Prima di accenderlo, verificare che la tensione sia compresa
nell’intervallo da 207 V a 253 V.
/DGGRYHODWHQVLRQHVLDEDVVDHULVXOWLGLI¿FLOHO¶DYYLRGHOODSRPSDGL
calore aria-acqua, contattare il proprio fornitore di energia elettrica per
far aumentare la tensione.
