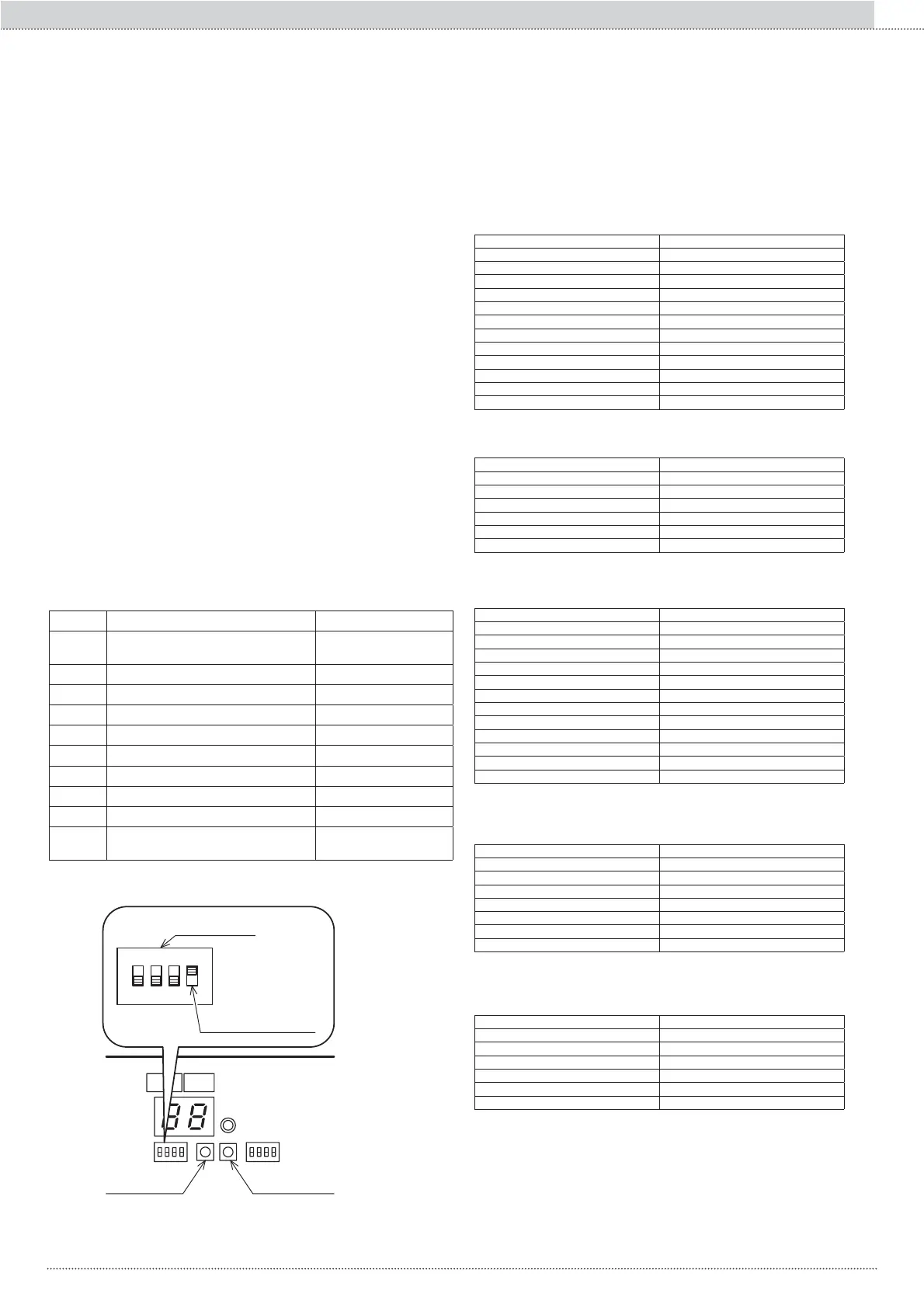

Page #55 background imageLoading...
Page #55 background image
Caratteristiche elettriche dei sensori di temperatura
[tabella 1] Sensore temp. sbrinamento: Mod. 105
Sensore temp. esterna: Mod. 105 - 110 - 116
Sensore temp. aspirazione: Mod. 105
Sensore temp. uscita e ritorno acqua:
Mod. 105 e 116
Temp. (°C) 5HVLVWDQFHNȍ
031
524
10 19
15 15
20 12
25 10
30 8
35 6.7
40 5.5
45 4.6
50 3.8
55 3.2
[tabella 2] Sensore temp. scarico compressore: Mod. 105
Temp. (°C) 5HVLVWDQFHNȍ
10 1,000
20 600
35 300
40 250
50 160
80 50
Visualizzazione storico degli errori sul PCB DISPLAY
Metodo di visualizzazione
Premere e tenere premuti PUMP SW. e RESET SW. contemporanea-
mente per cinque secondi per visualizzare i codici e i numeri in sequenza
degli errori precedenti.
Il tasto PUMP SW può essere utilizzato per scorrere i codici degli errori
SUHFHGHQWL¿QRDXQPDVVLPRGL
(se non vi sono codici di errore, sul display compare “ - - ”)
Cancellazione dei valori visualizzati
Durante la visualizzazione di un codice di errore, premere e tenere
premuti contemporaneamente per cinque secondi PUMP SW. e RESET
SW per
spegnere il display.
In alternativa, se non viene eseguita alcuna operazione per 5 minuti, il
display viene spento automaticamente.
Durante la visualizzazione di un codice di errore, premere e tenere pre-
muto il pulsante RESET SW per almeno 10 secondi per cancellare tutti
gli errori precedenti. Sul display comparirà la scritta “ - - ”.
Metodo di visualizzazione dati a display
1. Spostare su ON il selettore MODE SW 4 dalla scheda PCB (DISPLAY)
dell'unità.
Il numero e il valore corrispondente vengono visualizzati alternativa-
mente.
2. Premere PUMP SW.
Ogni volta che viene premuto PUMP SW, il display passa alla sequen-
za indicata in basso.
3. Spostare su OFF il selettore MODE SW 4 dopo aver completato la
YHUL¿FD
Monitor Contenuto dati schermata monitor
d0
Temperatura di ritorno dell'acqua di
circolazione
Unità di 1°C
d1 Frequenza d'esercizio del compressore Unità di 1Hz
d2 Temperatura scarico compressore Unità di 1°C
d3 Valore consumo di corrente Unità di 100W
d4 Numero di giri del ventilatore Unità di 10rpm
d5 Temperatura defrost Unità di 1°C
d6 Temperatura esterna Unità di 1°C
d7
Numero di giri della pompa
Unità di 100rpm
d8 Temperatura aspirazione compressore Unità di 1°C
d9
Temperatura di uscita dell'acqua
di circolazione
Unità di 1°C
[tabella 3] Sensore temp. sbrinamento: Mod. 110 - 116
Sensore temp. aspirazione: Mod. 110 - 116
Temp. (°C) 5HVLVWDQFHNȍ
029
523
10 19
15 15
20 12
25 10
30 8.3
35 6.9
40 5.7
45 4.8
50 4.1
55 3.4
[tabella 4] Sensore temp. uscita acqua: Mod. 110
Sensore temp. ritorno acqua: Mod. 110
Temp. (°C) 5HVLVWDQFHNȍ
025
10 16
20 10
30 7.0
40 4.9
50 3.5
60 2.5
[tabella 5] Sensore temp. scarico compressore:
Mod., 110-116
Temp. (°C) 5HVLVWDQFHNȍ
0 100
10 64
35 33
40 27
50 18
80 6.4
ON
4
3
2
1
OFF
Reset SW
Selettore
MODE SW 4
Pump SW
55
Sezione II :: Installazione e manutenzione
