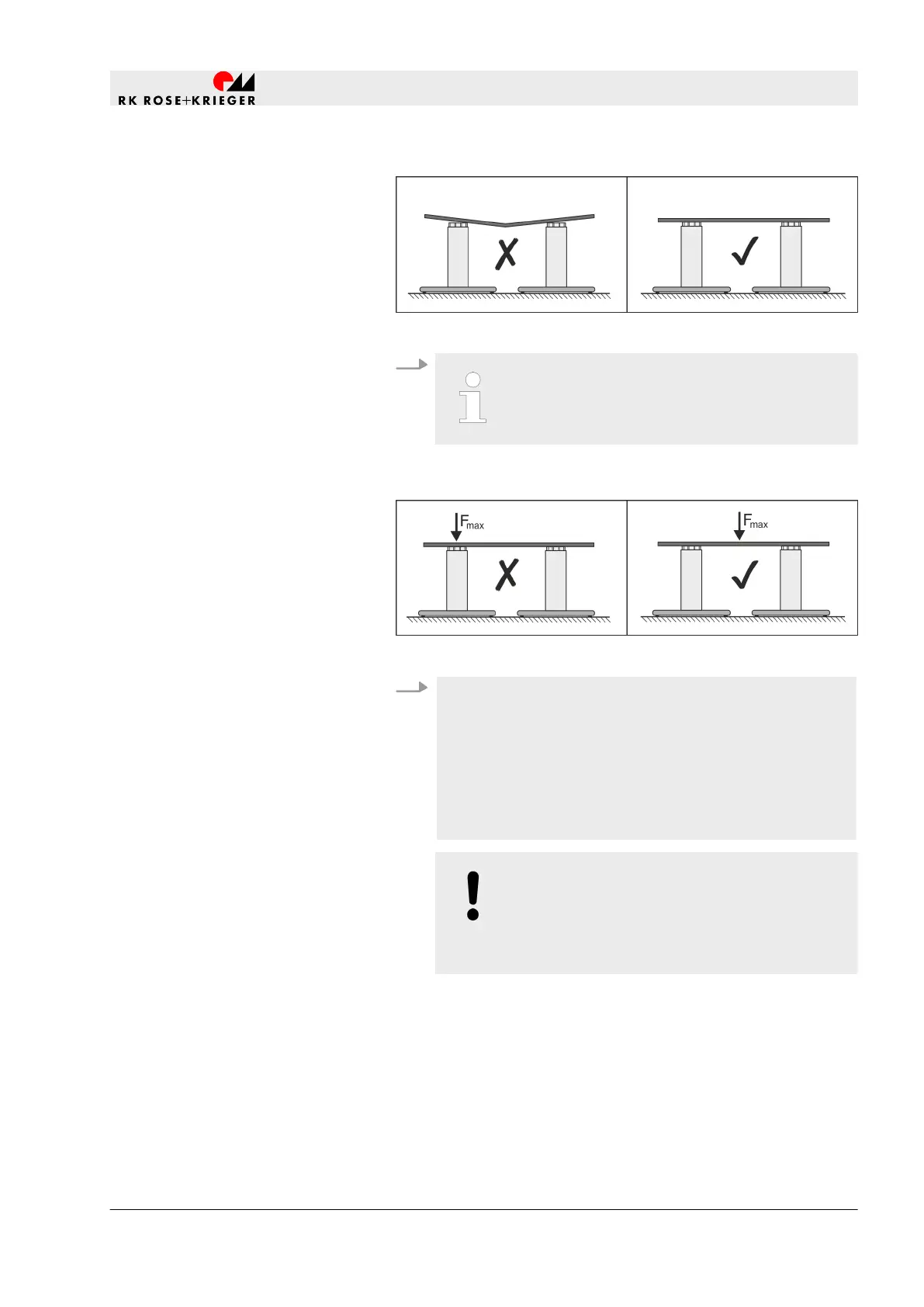

Abb. 24: Ausführung Anschlusskonstruktion
3.
Nicht plan aufliegende oder krumme Anschluss-
konstruktionen können beim Verschrauben mit
den Hubsäulen zu Verspannungen führen.
Darauf achten, dass die Anschlusskonstruktion einwandfrei
verarbeitet ist und plan auf den Hubsäulen aufliegt.
Abb. 25: Lastverteilung
4.
Beispiel: Anschlusskonstruktion mit vier Hubsäulen
n Traglast je Hubsäule: 1000 N.
n Theoretische Gesamttraglast F
max
= 4000 N, wenn die
Last symmetrisch in der Mitte der Anschlusskonstruk-
tion aufliegt.
n Wenn die Last in eine Ecke der Anschlusskonstruktion
verschoben wird, muss die Hubsäule unter dieser Ecke
fast die gesamten 4000 N tragen.
HINWEIS!
Alle Angaben zu Druck- und Zugkräften
beziehen sich auf die einzelne Hubsäule. Bei
Anwendungen im Verbund einen Sicherheits-
faktor von bis zu 0,6 berücksichtigen!
Darauf achten, dass die Gesamttraglast gleichmäßig auf alle
Hubsäulen verteilt wird. Dabei auch die Traglast einer ein-
zelnen Hubsäule berücksichtigen.
Ausführung Anschlusskonstruk-
tion
Lastverteilung
Montage
Montage der Anschlusskonstruktion planen
20.02.2019 Hubsäule Multilift I/Multilift II 41
