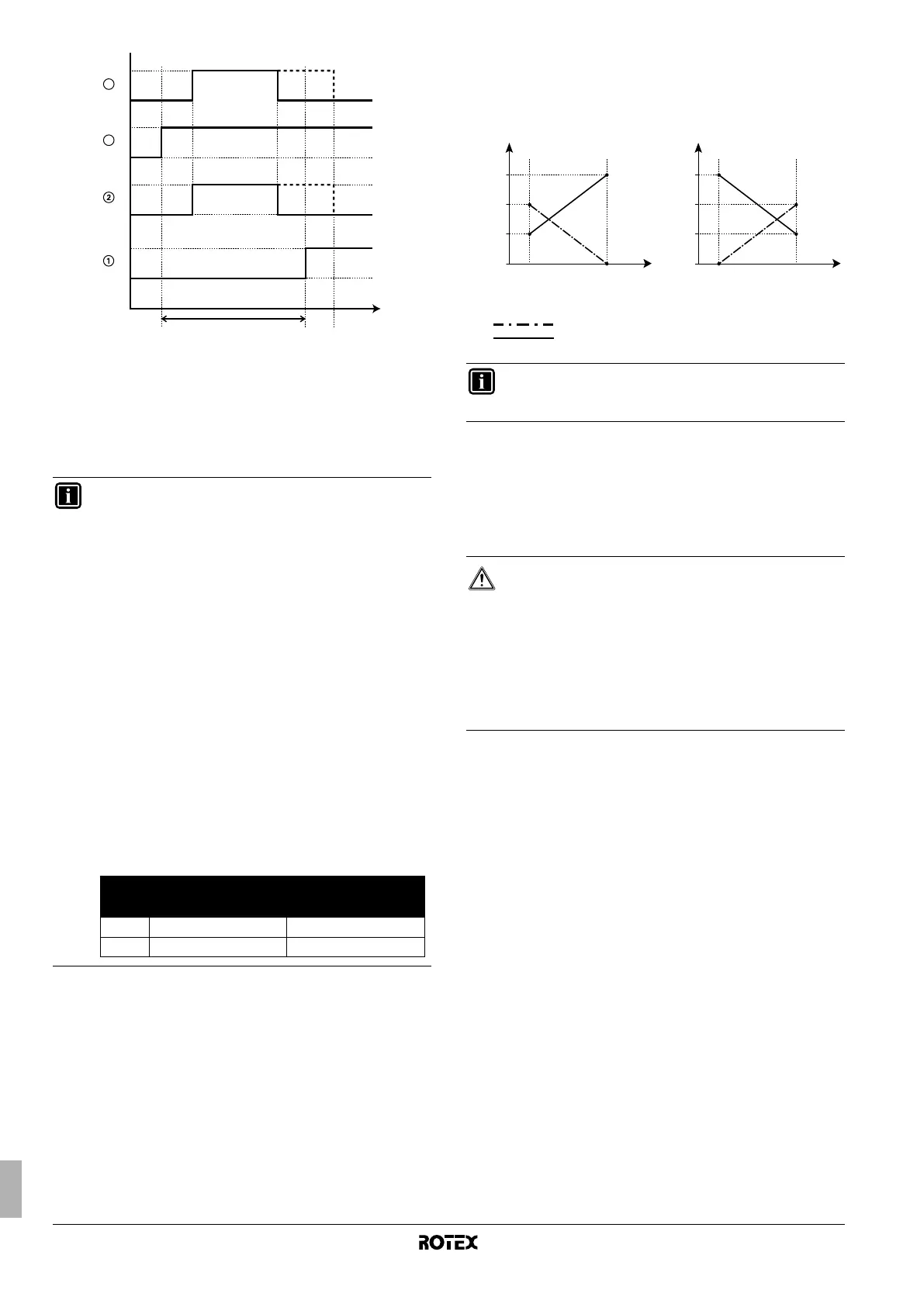

Manual de instalação
36
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
1 Funcionamento do aquecedor de apoio (1=activo,
0=inactivo)
2 Modo de aquecimento da água doméstica por bomba
de calor (1=activo, 0=inactivo)
3 Solicitação de água quente ao aquecedor de apoio
(1=pedido, 0=nenhum pedido)
4 Solicitação de água quente à bomba de calor (1=pedido,
0=nenhum pedido)
t Tempo
■ [8-04] Tempo adicional de funcionamento de [4-02]/[F-01]:
especifica o tempo adicional de funcionamento além do
tempo máximo de funcionamento à temperatura exterior
[4-02] ou [F-01]. Consulte a imagem que se segue.
t Tempo
T
A
Temperatura ambiente (exterior)
Tempo de anti-reciclagem
Corrente máxima de funcionamento
[9] Gamas para os pontos de regulação de aquecimento
e refrigeração
Esta regulação local destina-se a evitar que o utilizador escolha uma
temperatura de saída da água errada (ou seja, muito quente ou
muito fria). Para o efeito, é possível configurar as gamas de valores
disponíveis para os pontos de regulação de refrigeração e de
aquecimento.
■ [9-00] Limite superior para o ponto de regulação de
aquecimento: temperatura máxima de saída da água em
aquecimento.
■ [9-01] Limite inferior para o ponto de regulação de
aquecimento: temperatura mínima de saída da água em
aquecimento.
■ [9-02] Limite superior para o ponto de regulação de
refrigeração: temperatura máxima de saída da água em
refrigeração.
■ [9-03] Limite inferior para o ponto de regulação de
refrigeração: temperatura mínima de saída da água em
refrigeração.
■ [9-04] Regulação de excesso: define quanto é que
a temperatura da água pode subir acima do ponto de
regulação, sem fazer parar o compressor. Esta função
apenas se aplica ao modo de aquecimento.
INFORMAÇÕES
■ Adaptando o tempo de atraso do aquecedor de apoio
face ao tempo máximo de funcionamento, é possível
alcançar um equilíbrio opcional entre a eficiência
energética e o tempo de aquecimento.
■ Contudo, se o tempo de atraso do aquecedor de
apoio for regulado para um valor muito alto, pode
demorar muito tempo até que a água quente
doméstica alcance a temperatura regulada, aquando
de uma solicitação em modo de água quente
doméstica.
■ A finalidade de [8-03] é atrasar o aquecedor de apoio
relativamente ao momento de funcionamento da
bomba de calor, no modo de aquecimento de águas
domésticas.
■ A regulação [8-03] apenas tem significado se
a regulação [4-03]=1. A regulação [4-03]=0/2/3/4
limita o aquecedor de apoio automaticamente,
relativamente ao momento de arranque da bomba de
calor no modo de aquecimento da água doméstica.
■ Assegure-se de que [8-03] é sempre relativo ao
tempo máximo de funcionamento [8-01].
Por exemplo: [4-03]=1
t
1
0
1
0
1
0
[8-03]
3
4
1
0
Regulações de poupança
de energia
Regulações de
aquecimento rápido
(predefinição)
[8-01] 20~60 min. 30 min.
[8-03] [8-01] + 20 min. 20 min.
Aquecimento Refrigeração
INFORMAÇÕES
Apenas para o RKHW*: A vantagem plena de [8-04] será
válida se a regulação [4-03] não for 1.
CUIDADO
■ Nas aplicações de aquecimento de piso, é importante
limitar a temperatura máxima de saída da água,
durante o aquecimento, face às especificações da
instalação de aquecimento do piso.
■ Nas aplicações de refrigeração do piso, é importante
limitar a 16~18°C a temperatura mínima de saída da
água durante a refrigeração (regulação local do
parâmetro [9-03]), para evitar a ocorrência de
condensação no piso.
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
