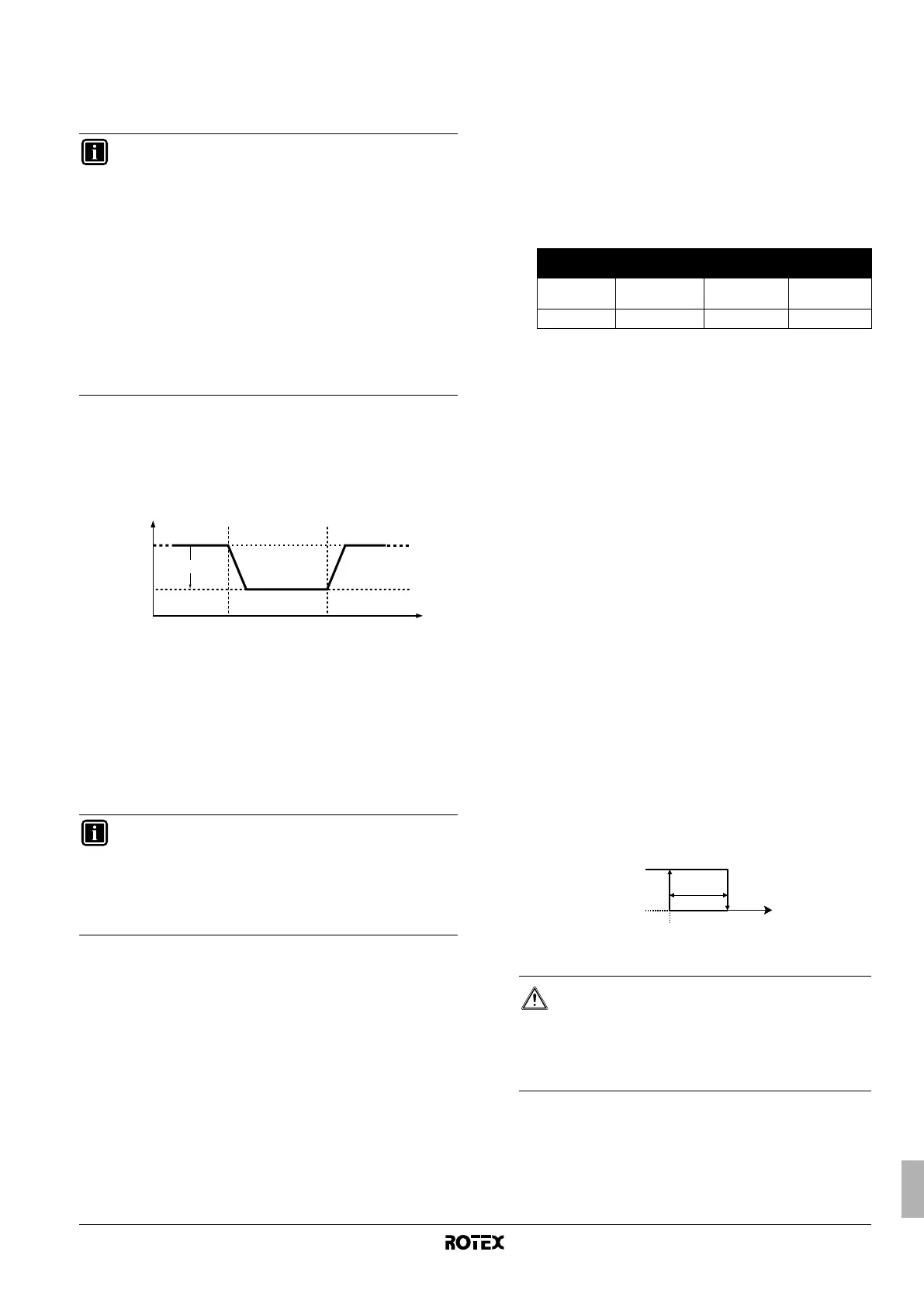

Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
37
Função de recuo automático
A função de recuo permite reduzir a temperatura da água durante
o aquecimento ambiente. Por exemplo: a função de recuo pode ser
activada durante a noite, porque as exigências de temperatura de dia
e à noite são diferentes.
■ [9-05] Define se a função de recuo está ligada (1) ou
desligada (0)
■ [9-06] Hora de início: hora a que se inicia o recuo
■ [9-07] Hora de paragem: hora a que se pára o recuo
■ [9-08] Valor de recuo de saída da água
A Ponto de regulação da temperatura de saída da água
normal ou ponto de regulação dependente das condições
climatéricas calculado
B Ponto de regulação da temperatura de recuo de saída da
água calculado
t Tempo
T Temperatura
Caso esteja instalado o RKHW* e [4-03]=4 ou caso esteja instalado
o tanque RKHTS, é aconselhável regular a hora de início do
armazenamento automático durante a noite [6-04] no momento em
que se inicia a função de recuo [9-06].
[C] Configuração na placa de circuito impresso de E/S digitais
EKRP1HB
Lógica da saída do alarme
■ [C-01] Lógica da saída do alarme: define a lógica da saída
do alarme na placa de circuito impresso de E/S digital de
EKRP1HB.
[C-01]=0, a saída do alarme é activada quando ocorre um
alarme (predefinição).
[C-01]=1, a saída do alarme não é activada quando ocorre
um alarme. Esta regulação local permite distinguir entre
a detecção de um alarme e a detecção de uma falha de
energia.
Funcionamento bivalente
Apenas se aplica a instalações com uma caldeira auxiliar
(funcionamento alternado, ligação paralela). A finalidade desta
função é determinar, com base na temperatura exterior, qual a fonte
de calor que pode/irá proporcionar o aquecimento ambiente, através
da unidade de interior Rotex ou de uma caldeira auxiliar.
A regulação local "funcionamento bivalente" apenas aplica
o aquecimento ambiente pela unidade de interior e o sinal de
permissão para a caldeira auxiliar.
Quando se activa a função "funcionamento bivalente", a unidade de
interior pára automaticamente o aquecimento ambiente quando
a temperatura exterior cai para valores inferiores à "temperatura de
activação do funcionamento bivalente" e o sinal de permissão para
a caldeira auxiliar fica activo.
Quando se desactiva o funcionamento bivalente, o aquecimento
ambiente pela unidade de interior é possível a todas as temperaturas
exteriores (consulte as gamas de funcionamento) e o sinal de
permissão para a caldeira auxiliar fica sempre desactivado.
■ [C-02] Estado de funcionamento bivalente: define se
o funcionamento bivalente fica activo (1) ou inactivo (0).
■ [C-03] Temperatura de activação do funcionamento
bivalente: define a temperatura exterior abaixo da qual
o sinal de permissão para a caldeira auxiliar fica activo
(fechado, KCR na EKRP1HB) e o aquecimento ambiente
pela unidade de interior pára.
■ [C-04] Histerese bivalente: define a diferença de temperatura
entre a temperatura de activação do funcionamento
bivalente e a temperatura de desactivação do funcionamento
bivalente.
Sinal de permissão X1–X2 (EKRP1HB)
T
A
Temperatura exterior
INFORMAÇÕES
■ Repare que o ícone b fica intermitente durante
o recuo. O recuo calculado da saída de água não
é apresentado durante o processo de recuo.
■ A função de recuo vem desactivada de fábrica.
■ A função de recuo pode ser combinada com
o funcionamento de ponto de regulação automático
dependente das condições climatéricas.
■ A função de recuo é automática, com calendarização
diária.
■ A função de recuo pode ser combinada com
o temporizador. Quando o recuo está activo, o ponto
de regulação do aquecimento ambiente com
calendarização será reduzido com [9-08] o valor de
recuo da saída de água.
INFORMAÇÕES
Tome o cuidado de não regular um valor muito baixo para
o recuo, especialmente durante os períodos mais frios (por
ex., durante o Inverno). Pode dar-se o caso de
a temperatura da divisão não poder ser alcançada (ou de
demorar muito mais tempo) por causa da grande diferença
de temperaturas.
[9-06][9-07]
B
A
T
t
55°C
53°C
2°C [9-08]
[C-01] Alarme Sem alarme
Unidade sem
energia
0
(predefinição)
Saída fechada Saída aberta Saída aberta
1 Saída aberta Saída fechada Saída aberta
CUIDADO
Certifique-se de cumprir todas as regras
mencionadas na instalação 5, quando activar
o funcionamento bivalente.
A Rotex não assume a responsabilidade por qualquer
dano resultante do não cumprimento desta regra.
T
A
[C-03]
[C-04]
fechado
aberto
