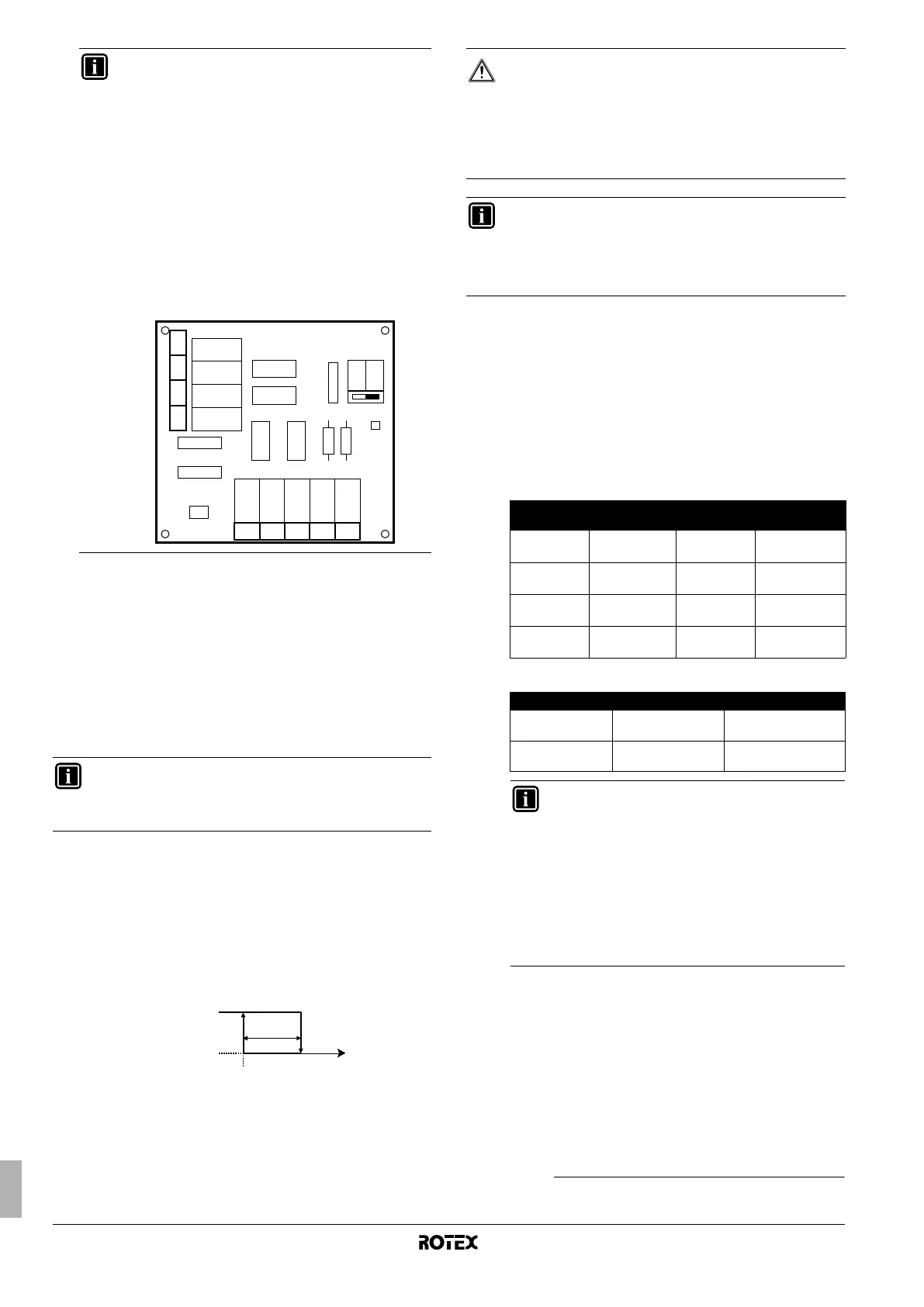

Rotex RKHBH008BB3V3 User Manual

Manual de instalação
38
RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Sinal de permissão do aquecedor de reserva externo adicional
[C-02]=2
Esta função permite accionar um aquecedor de reserva externo
adicional.
O aquecedor de reserva externo adicional pode ser utilizado para
assistir no aquecimento ambiente (não no aquecimento de água
doméstica) durante condições de ambiente fracas.
O sinal para o aquecedor externo adicional será activado quando
o segundo estágio do aquecedor de reserva interno é fechado
e quando a temperatura exterior desce abaixo da regulação [C-03]
com histerese [C-04].
■ [C-02]=2 O funcionamento do aquecedor de reserva externo
adicional é activado (2)
■ [C-03] Temperatura de activação do aquecedor de reserva
externo: define a temperatura exterior abaixo da qual o sinal
de permissão para o aquecedor de reserva externo fica
activo (fechado, KCR na EKRP1HB).
■ [C-04] Histerese do aquecedor de reserva externo
Sinal de permissão do aquecedor de reserva externo
X1–X2 (EKRP1HB)
T
A
Temperatura exterior
[d] Fornecimento de energia com tarifário bonificado/Desvio
local dependente das condições climatéricas
Fornecimento de energia com tarifário bonificado
■ [d-00] Desactivação dos aquecedores: Define que
aquecedores são desligados quando se recebe o sinal do
tarifário bonificado da empresa distribuidora de energia
eléctrica.
Se [d-01]=1 ou 2 e for recebido o sinal do tarifário bonificado
da empresa distribuidora de energia eléctrica, são
desligados os dispositivos seguintes.
Apenas para o RKHW*
(1)
:
Apenas para o RKHTS
(2)
:
INFORMAÇÕES
■ A combinação da regulação [4-03]=0/2 com o
funcionamento bivalente a temperaturas
exteriores baixas pode resultar em falta de água
quente doméstica.
■ O funcionamento bivalente não tem impacto
sobre o modo de aquecimento da água
doméstica. A água doméstica continua a ser
aquecida unicamente pela unidade de interior.
■ O sinal de permissão para a caldeira auxiliar
situa-se na EKRP1HB (placa de circuito
impresso de E/S digital). Quando activado, os
contactos X1 e X2 são fechados, abrindo-se
quando é desactivado. Consulte a imagem para
ver um esquema da localização destes
contactos.
INFORMAÇÕES
Quando [4-07] "Segundo estágio do aquecedor de
reserva" é desactivado, o sinal do aquecedor de reserva
externo adicional nunca será activado.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
fechado
aberto
T
A
[C-03]
[C-04]
CUIDADO
É da responsabilidade do instalador assegurar que não
ocorrem situações indesejadas e que estão
implementadas todas as medidas de segurança de acordo
com a legislação aplicável.
A Rotex não assume a responsabilidade por qualquer
dano resultante do não cumprimento desta regra.
INFORMAÇÕES
O sinal de permissão X1–X2 apenas se pode aplicar ao
sinal de permissão do aquecedor de reserva externo OU
ao funcionamento bivalente.
Não é possível utilizar ambas as funções em simultâneo.
(1) Apenas aplicável ao tanque com aquecedor eléctrico de apoio integrado
(RKHW*).
[d-00] Compressor
Aquecedor
de reserva
Aquecedor
de apoio
0
(predefinição)
Desactivação
forçada
Desactivação
forçada
Desactivação
forçada
1 Desactivação
forçada
Desactivação
forçada
Permitido
2 Desactivação
forçada
Permitido Desactivação
forçada
3 Desactivação
forçada
Permitido Permitido
(2) Apenas aplicável ao tanque sem aquecedor eléctrico de apoio (RKHTS).
[d-00] Compressor Aquecedor de reserva
0 (predefinição) Desactivação
forçada
Desactivação forçada
2 Desactivação
forçada
Permitido
INFORMAÇÕES
■ As regulações 1, 2 e 3 de [d-00] apenas
fazem sentido se a fonte de alimentação com
tarifário bonificado for do tipo 1 ou se
a unidade de interior estiver ligada a uma
fonte de alimentação com tarifário normal
(através de 30-31 X2M) e o aquecedor de
apoio e o aquecedor de reserva não
estiverem ligados à fonte de alimentação com
tarifário bonificado.
■ Para o RKHTS, não seleccione o valor 1 ou 3.
