Rotex RKHBH008BB3V3 User Manual

RKHBH/X008BB
Unidade de interior para o sistema de bomba de calor ar/água
4PW62574-2 – 10.2010
Manual de instalação
39
■ [d-01] Ligação da unidade à fonte de alimentação com
tarifário bonificado: define se a unidade de exterior está
ligada ou não a uma fonte de alimentação com tarifário
bonificado.
Se [d-01]=0, a unidade está ligada a uma fonte de
alimentação normal (valor predefinido).
Se [d-01]=1 ou 2, a unidade está ligada a uma fonte de
alimentação com tarifário bonificado. Nesta situação,
é necessária uma instalação específica de ligações
eléctricas, como se explica em "Ligação a uma fonte de
alimentação com tarifários bonificados" na página 22.
Se o parâmetro [d-01]=1 quando o sinal do tarifário
bonificado é enviado pela empresa distribuidora de energia
eléctrica, o contacto abre-se e a unidade entra em modo de
desactivação forçada
(1)
.
Se o parâmetro [d-01]=2 quando o sinal do tarifário
bonificado é enviado pela empresa distribuidora de energia
eléctrica, o contacto fecha-se e a unidade entra em modo de
desactivação forçada
(2)
.

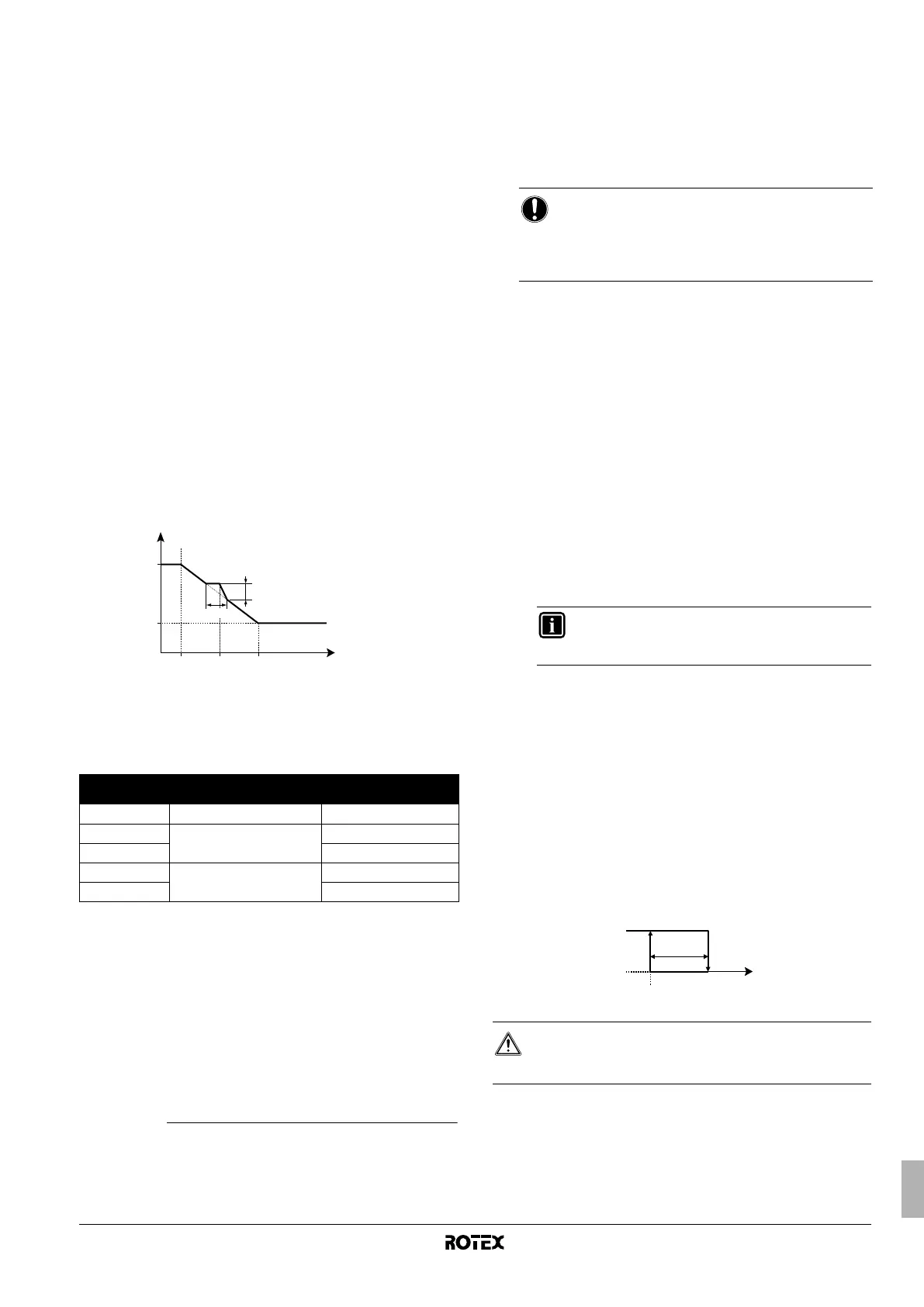

Desvio local dependente das condições climatéricas
A regulação local de desvio local dependente das condições
climatéricas apenas é relevante em caso de selecção do ponto de
regulação dependente das condições climatéricas (consulte
a regulação local "[1] Ponto de regulação dependente das condições
climatéricas" na página 28).
■ [d-03] Desvio local dependente das condições climatéricas:
determina o desvio do ponto de regulação dependente das
condições climatéricas em relação à temperatura exterior
de 0°C.
T
t
Temperatura pretendida para a água
T
A
Temperatura exterior
R Gama
L Desvio local
[1-00]~[1-04] Regulações locais aplicáveis do ponto de regulação
dependente das condições climatéricas [1].
[E] Indicações informativas da unidade
■ [E-00] Indicação da versão do software (exemplo: 23)
■ [E-01] Indicação da versão da EEPROM (exemplo: 23)
■ [E-02] Indicação da identificação do modelo da unidade
(exemplo: 11)
■ [E-03] Indicação da temperatura do refrigerante líquido
■ [E-04] Indicação da temperatura da água de entrada
[F] Configuração de opções
Funcionamento da bomba
A regulação local de funcionamento da bomba aplica-se à lógica de
funcionamento da bomba, mas apenas quando o interruptor de
configuração SS2-3 é OFF.
Quando o funcionamento da bomba é desactivado, a bomba pára –
se a temperatura exterior for superior ao valor regulado em [4-02] ou
se a temperatura exterior cair para um valor inferior ao regulado em
[F-01]. Quando o funcionamento da bomba está activo, este
é possível a qualquer temperatura exterior. Consulte
"8.3. Configuração do funcionamento da bomba" na página 25.
■ [F-00] Funcionamento da bomba: especifica se
o funcionamento da bomba está activo (1) ou inactivo (0).
Permissão de refrigeração ambiente
■ [F-01] Temperatura de permissão para refrigeração
ambiente: define a temperatura exterior abaixo da qual
a refrigeração ambiente fica desligada.
Controlo do aquecedor da base da unidade
Só se aplica a instalações com uma unidade de exterior RRLQ ou
quando tiver sido instalado o kit opcional de aquecedor da base da
unidade.
■ [F-02] Temperatura de activação do aquecedor da base da
unidade: define a temperatura exterior abaixo da qual
o aquecedor da base da unidade será activado pela unidade
de interior, para evitar a formação de gelo na base da
unidade de exterior (a temperaturas exteriores muito baixas).
■ [F-03] Histerese do aquecedor da base da unidade: define
a diferença de temperaturas entre a temperatura de
activação do aquecedor da base da unidade e a temperatura
de desactivação do aquecedor da base da unidade.
Aquecedor da base da unidade
T
A
Temperatura exterior
(1) Quando o sinal cessa, o contacto isento de tensão fecha-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 29.
(2) Quando o sinal cessa, o contacto isento de tensão abre-se e a unidade
retoma o funcionamento. Por este motivo, é importante que se mantenha
activa a função de reinício automático. Consulte "[3] Reinício automático"
na página 29.
[d-03]
Intervalo de temperaturas
exteriores (T
A
) Desvio local
0— —
1
–2°C~2°C
2
24
3
–4°C~4°C
2
44
T
A
T
t
[1-03]
[1-00] 0°C [1-01]
[1-02]
L
R
AVISO
As indicações [E-03] e [E-04] não são actualizadas
em permanência. As indicações de temperatura
apenas são actualizadas após passar por todos os
códigos iniciais de regulações locais.
INFORMAÇÕES
Esta função só é válida para RKHBX quando está
seleccionada a refrigeração ambiente.
CUIDADO
O aquecedor da base da unidade é controlado pela X14A.
Certifique-se de que a regulação [F-04] está correcta.
T
A
[F-02]
[F-03]
ON
OFF
