Manual de instalare
32
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1C – 2012.06
Semnalele de solicitare pentru încălzirea spaţiului pot fi puse în
aplicare în 2 moduri diferite (opţiunea instalatorului):
semnal termo ON/OFF (de la termostatul de încăpere extern)
semnal de stare (activ/inactiv) de la dispozitivul de reducere
corespunzător al temperaturii ( )
Conexiunile electrice pe unitate trebuie executate pe placa opţională
cu circuite imprimate pentru solicitări.
Configurarea schemei A este efectuată prin reglaje locale:
1 Selectaţi schema corespunzătoare: [7-02]=0
2 Cuplaţi valoarea de referinţă multiplă 1: [7-03]=0 [7-03]=1
Cuplaţi valoarea de referinţă multiplă 2: [7-04]=0 [7-04]=1
3 Introduceţi valoarea de referinţă multiplă 1 pentru temperatură:
[A-03] (vezi mai jos)
Introduceţi valoarea de referinţă multiplă 2 pentru temperatură:
[A-04] (vezi mai jos)

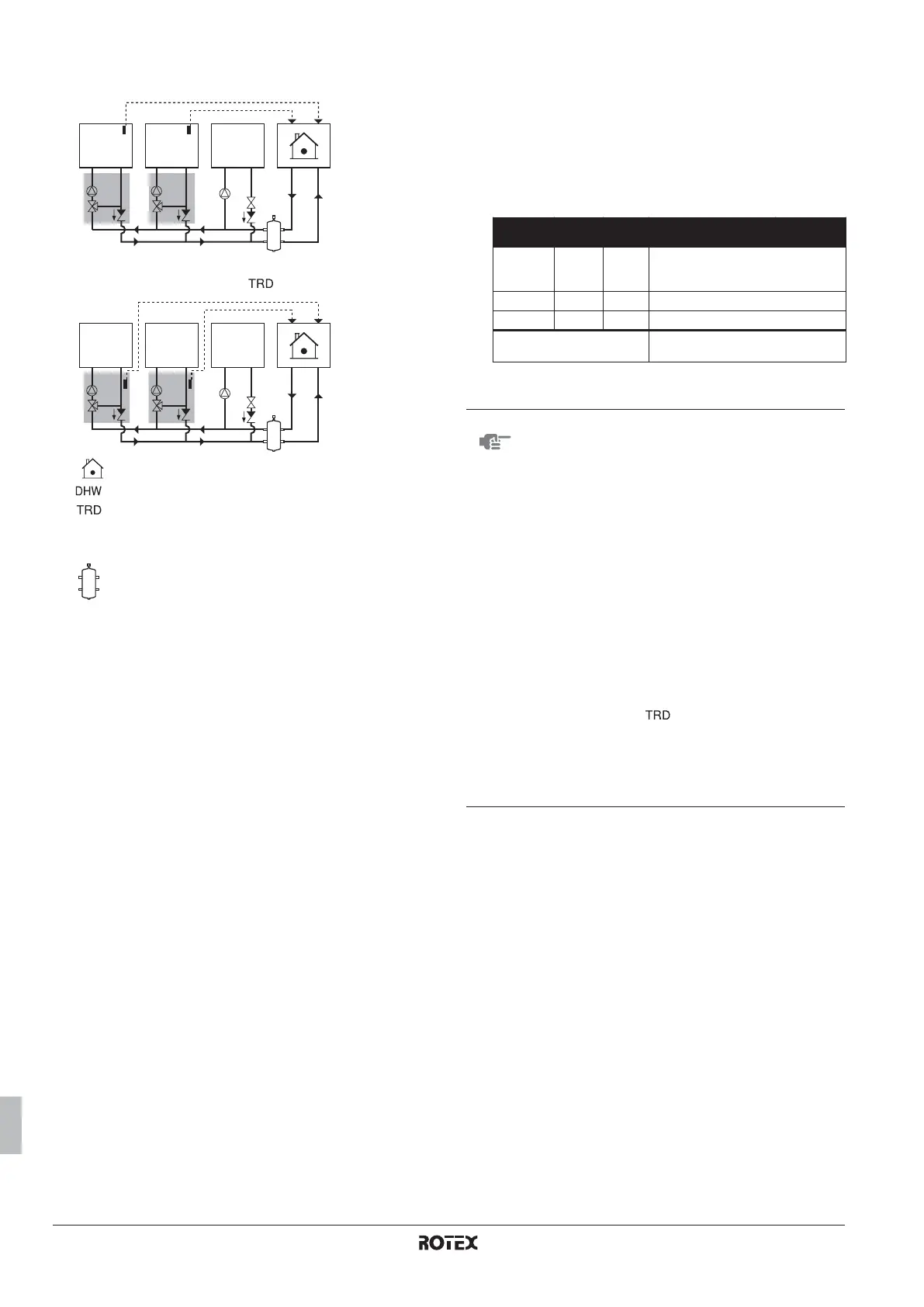

Exemplu de configuraţie:
Unitatea interioară
Rezervorul de apă menajeră caldă
Dispozitiv de reducere a temperaturii
Space 1 Spaţiul 1
Space 2 Spaţiul 2
Vas compensator
Space 1 DHWSpace 2
TRD TRD
TRD TRD
Space 1 DHWSpace 2
Valoare de
referinţă
Reglaj
local
Stare termo
Apă
menajeră
caldă
70°C
(a)
(a) Temperatura apei necesară pentru a atinge această valoare de referinţă
este fireşte mai mare de 70°C.
[b-03] OFF ON OFF OFF OFF
Spaţiul 1 65°C [A-03] OFF ON/OFF ON ON OFF
Spaţiul 2 35°C [A-04] OFF ON/OFF ON OFF ON
Apa rezultată de la pompă
termică
OFF >70°C 65°C 65°C 35°C
NOTĂ
Dacă sistemul este configurat în conformitate cu
schema A, nu poate fi utilizată nici funcţia de
termostat de încăpere a telecomenzii (implicit
decuplată dacă este selectată valoarea de
referinţă multiplă) şi nici termostatul extern de
încăpere (ca înlocuitor al funcţiei de termostat de
încăpere a telecomenzii).
Valoarea temperaturii apei de pe telecomandă
este ignorată când schema A este activă.
Este responsabilitatea instalatorului să se asigure
că nu se pot produce situaţii nedorite (de ex.
temperatură prea mare a apei spre buclele de
încălzire a podelei, etc.).
Este responsabilitatea instalatorului să se asigure
că circuitul de apă este bine echilibrat (de ex.
când survine o solicitare de apă menajeră caldă,
va fi debit suficient şi spre alte aparate, etc.)
Rotex nu oferă dispozitive de reducere a
temperaturii ( ). Acest sistem oferă doar
posibilitatea utilizării valorilor de referinţă multiple.
Se recomandă utilizarea funcţionalităţii de stocare
automată numai pentru încălzirea apei menajere
când se aplică schema A (cu o valoare de
referinţă ridicată a temperaturii).
