RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1C – 2012.06
Manual de instalare
33

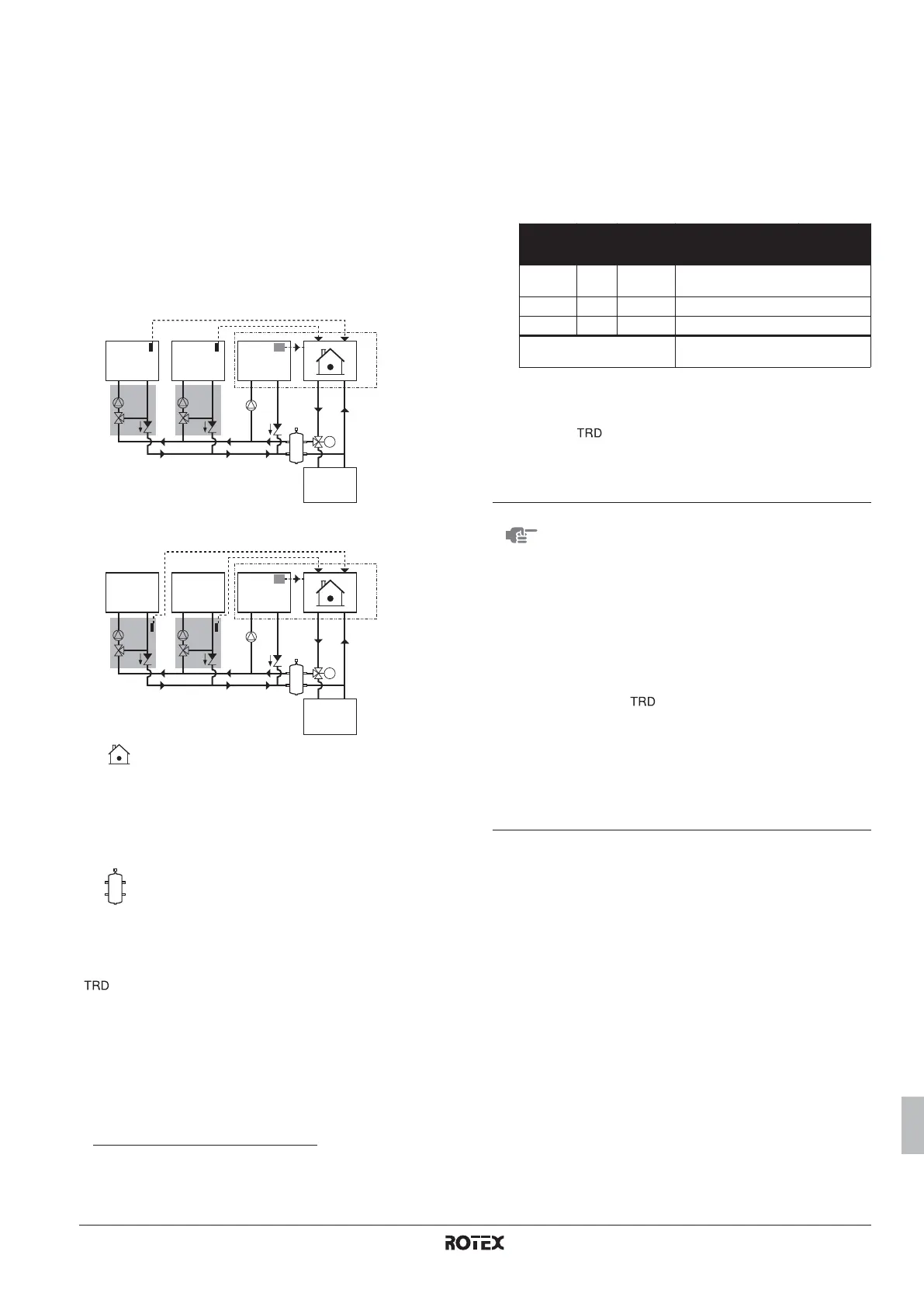

Controlul cu valoare de referinţă multiplă în conformitate cu
schema B
Configuraţia de bază a schemei B a valorii de referinţă multiple este
aceeaşi ca proiectul normal clasic, astfel că din nou nu este posibilă
funcţionarea simultană a încălzirii apei menajere şi a încălzirii
spaţiului.
Schema valorii de referinţă multiple B este focalizată pe operaţiunea
de încălzire a spaţiului şi permite utilizarea unor valori de referinţă
multiple în combinaţie cu telecomanda sau cu termostatul de
încăpere extern.
Configuraţia schemei B permite 3 valori de referinţă pentru încălzirea
spaţiului şi 1 valoare de referinţă pentru apa menajeră caldă.
Semnalele de solicitare pentru încălzirea spaţiului pot fi puse în
aplicare în 2 moduri diferite (opţiunea instalatorului):
■ semnal termo ON/OFF (de la termostatul de încăpere extern)
■ semnal de stare (activ/inactiv) de la dispozitivul de reducere
corespunzător al temperaturii
Spaţiul 0, fără utilizarea unui dispozitiv de reducere a temperaturii
( ), trebuie să fie legat întotdeauna la cea mai înaltă valoare de
referinţă a temperaturii apei şi poate fi controlat de funcţia de
termostat de încăpere a telecomenzii sau de termostatul de încăpere
extern. Setările pentru spaţiul 0 pot fi efectuate pe telecomandă
(precum în timpul funcţionării normale
(1)
).
Conexiunile electrice pe unitate trebuie executate pe placa opţională
cu circuite imprimate pentru solicitări.
Configurarea schemei B este efectuată prin reglaje locale:
1 Selectaţi schema corespunzătoare: [7-02]=1
2 Cuplaţi valoarea de referinţă multiplă 1: [7-03]=0 ➞ [7-03]=1
Cuplaţi valoarea de referinţă multiplă 2: [7-04]=0 ➞ [7-04]=1
3 Introduceţi valoarea de referinţă multiplă 1 pentru temperatură:
[A-03] (vezi mai jos)
Introduceţi valoarea de referinţă multiplă 2 pentru temperatură:
[A-04] (vezi mai jos)
Exemplu de configuraţie:
Schema B poate fi de asemenea utilizată pentru efectuarea unor
zonări multiple primare (dacă toate valorile de referinţă ale tempera-
turii sunt selectate identice, nu sunt necesare dispozitive de reducere
a temperaturii ( ).
Pot fi generate semnale multiple termo ON pentru 3 încăperi.
Semnalele termo OFF sunt valabile numai dacă toate solicitările sunt
OFF.
Unitate interioară
DHW Rezervorul de apă menajeră caldă
TRD Dispozitiv de reducere a temperaturii
Space 0 Spaţiul 0
Space 1 Spaţiul 1
Space 2 Spaţiul 2
Vas compensator
A Control clasic cu termostat de încăpere cu funcţia de
termostat de încăpere a telecomenzii şi termostatul de
încăpere extern
(1) Când se utilizează funcţionarea automată funcţie de vreme pentru setarea
spaţiului 0, trebuie să vă asiguraţi că cea mai joasă temperatură posibilă a valorii
de referinţă mobile a spaţiului 0 (inclusiv posibila valoare negativă a devierii) este
mai mare decât valoarea de referinţă a temperaturii spaţiilor 1 şi 2.
Asta înseamnă că reglajul local [3-03] al spaţiului 0 trebuie să fie mai mare decât
valoarea de referinţă a temperaturii spaţiilor 1 şi 2.
Space 1
DHW
Space 2 Space 0
M
A
TRD
TRD
DHW
TRD
TRD
Space 1 Space 2 Space 0
A
M
Valoare
de
referinţă
Reglaj
local
Stare termo
Spaţiul 0 65°C Tele-
comandă
OFF ON OFF OFF OFF
Spaţiul 1 45°C [A-03] OFF ON/OFF ON ON OFF
Spaţiul 2 35°C [A-04] OFF ON/OFF OFF ON ON
Apa rezultată de la pompă
termică
OFF 65°C 45°C 45°C 35°C
NOTĂ
■ Controlul temperaturii apei la ieşire nu este
permis pentru schema B.
■ Este responsabilitatea instalatorului să se asigure
că nu se pot produce situaţii nedorite (de ex.
temperatură prea mare a apei spre buclele de
încălzire a podelei, etc.).
■ Este responsabilitatea instalatorului să se asigure
că circuitul de apă este bine echilibrat (de ex.
când survine o solicitare de apă menajeră caldă,
va fi debit suficient şi spre alte aparate, etc.)
■ Rotex nu oferă dispozitive de reducere a tempe-
raturii ( ). Acest sistem oferă doar posibilitatea
utilizării valorilor de referinţă multiple.
■ Când spaţiul 0 este în termo OFF, dar spaţiul 1
sau 2 sunt active, spaţiul 0 va fi alimentat cu apă
la o temperatură egală cu cea mai ridicată valoare
de referinţă a spaţiilor 1 şi 2.
Aceasta poate duce la încălzirea nedorită a
spaţiului 0.
