Outdoor Units
III-270
1
1
DVM PLUS III, DVM PLUS III HR

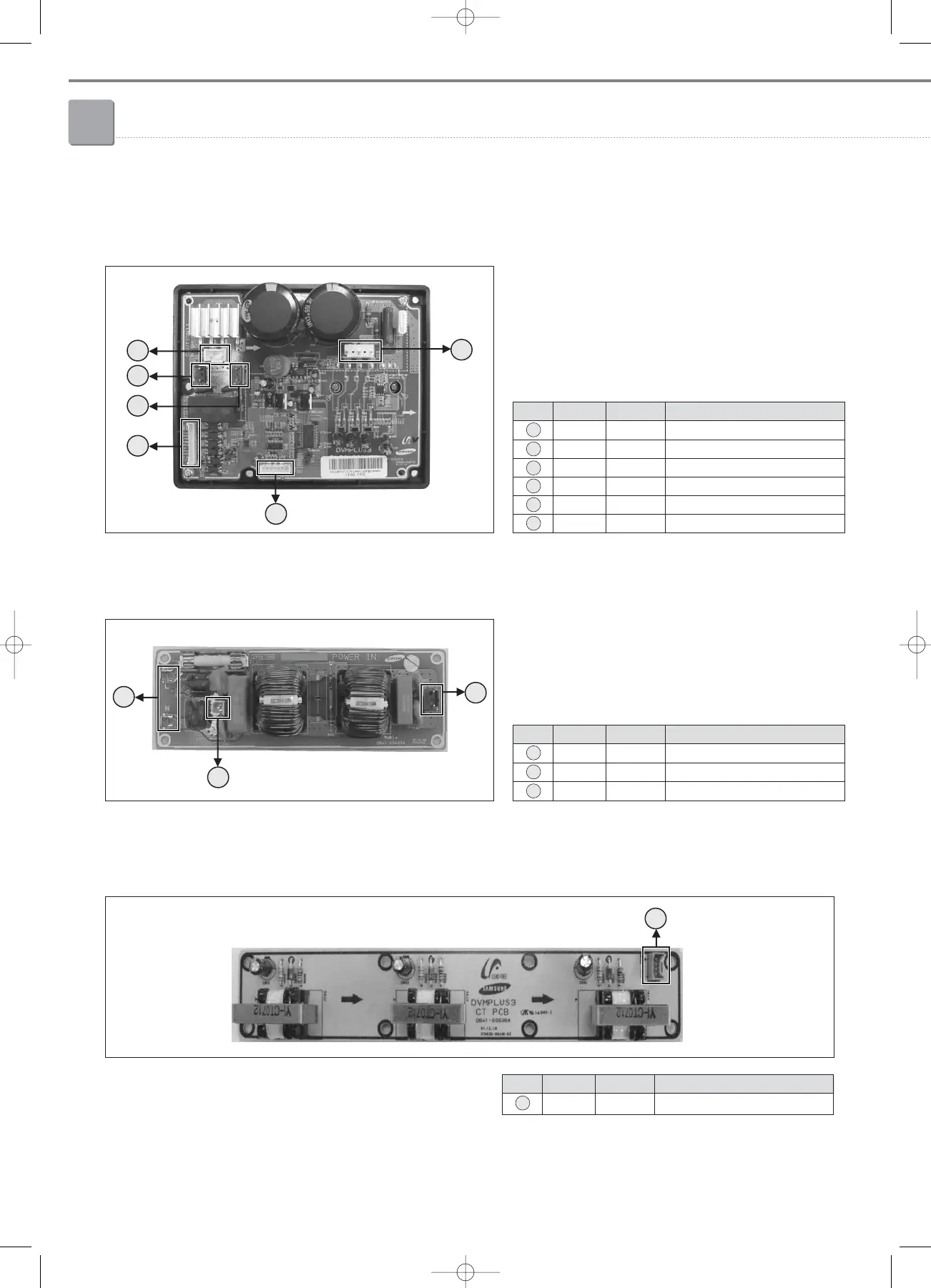

1-5. PCB connector lay-out
2) BLDC Driver PCB
42
39
40
41
38
43
No. CN # COLOR FUNCTION
38 CN701 Blue AC 230V Input
39 GT2 White Power Trans In (AC 230V)
40 CN703 Black AC 230V Output
41 CN501 White Main-BLDC Driver PCB Connector
42 CN101 White Motor Signal
43 CN301 White Motor Power
3) Noise filter PCB
45
44
46
No. CN # COLOR FUNCTION
44 L / N Silver AC 230V Input
45 CN702 White Earth
46 CN701 Blue AC 230V Output
4) CT PCB
47
No. CN # COLOR FUNCTION
47 CN61 Red Comp.1,2,3 CT Output
