5-8 SHB 803 en – Edition 2.4 * 803s510.fm
Hydraulic system

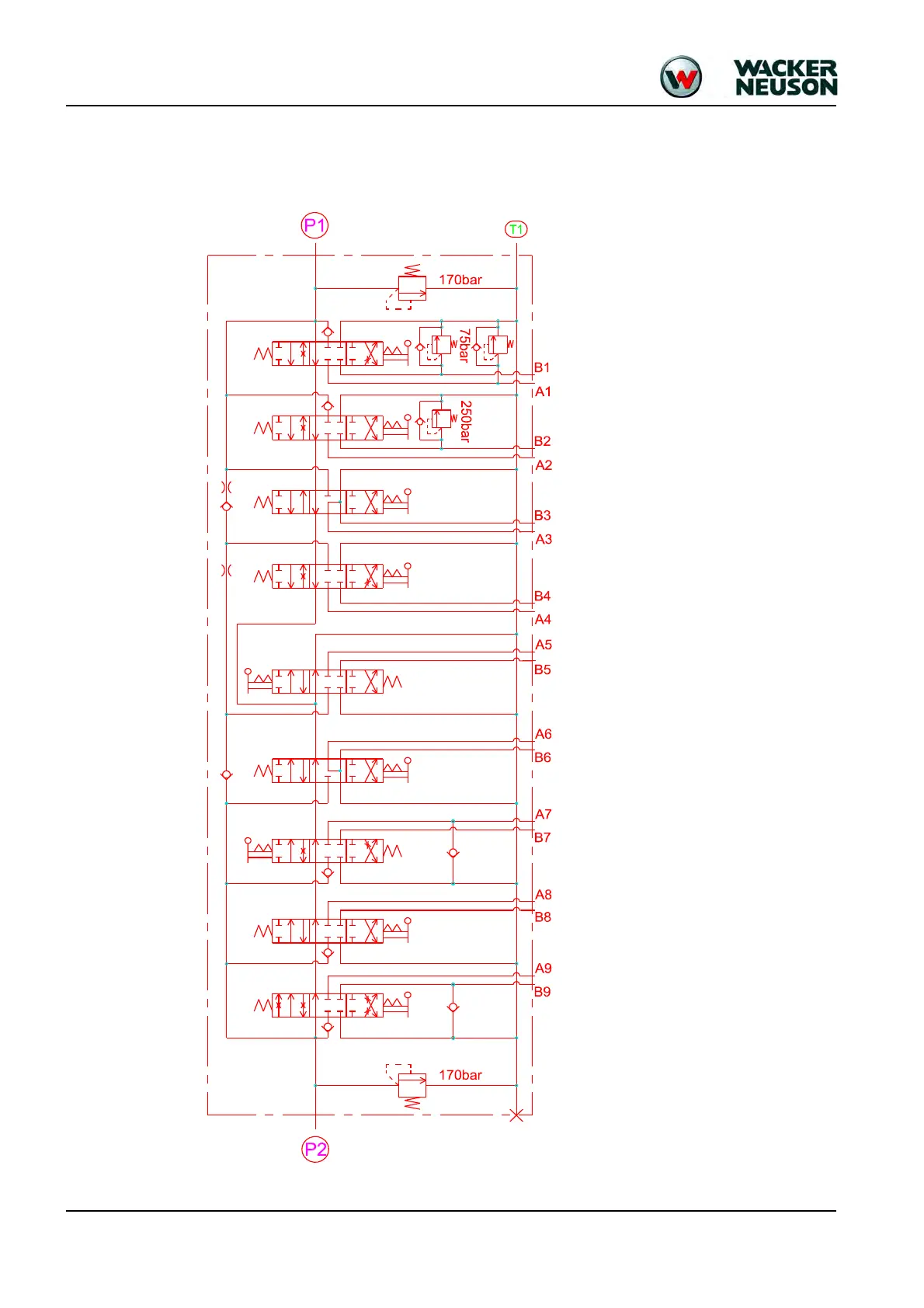

Main valve block diagram
Machine travel (left)
Rotate
Stick
Stabilizer blade/
telescopic undercarriage
Auxiliary hydraulics
Machine travel (right)
Bucket
Boom
Swivel
