172599440000/00/04.2019
Material einlegen
f Stellring (2) im Uhrzeigersinn drehen, so dass der
Pfeil auf das Symbol zeigt, und Randsteller (1)
dadurch auf dem Rollenhalter klemmen.
f Längeren Etikettenstreifen abwickeln:
Für Spende- oder Aufwickelmodus: ca. 60 cm
Für Abreißmodus: ca. 40 cm
4.1.2 Etiketten in Druckkopf einlegen
1
3
2

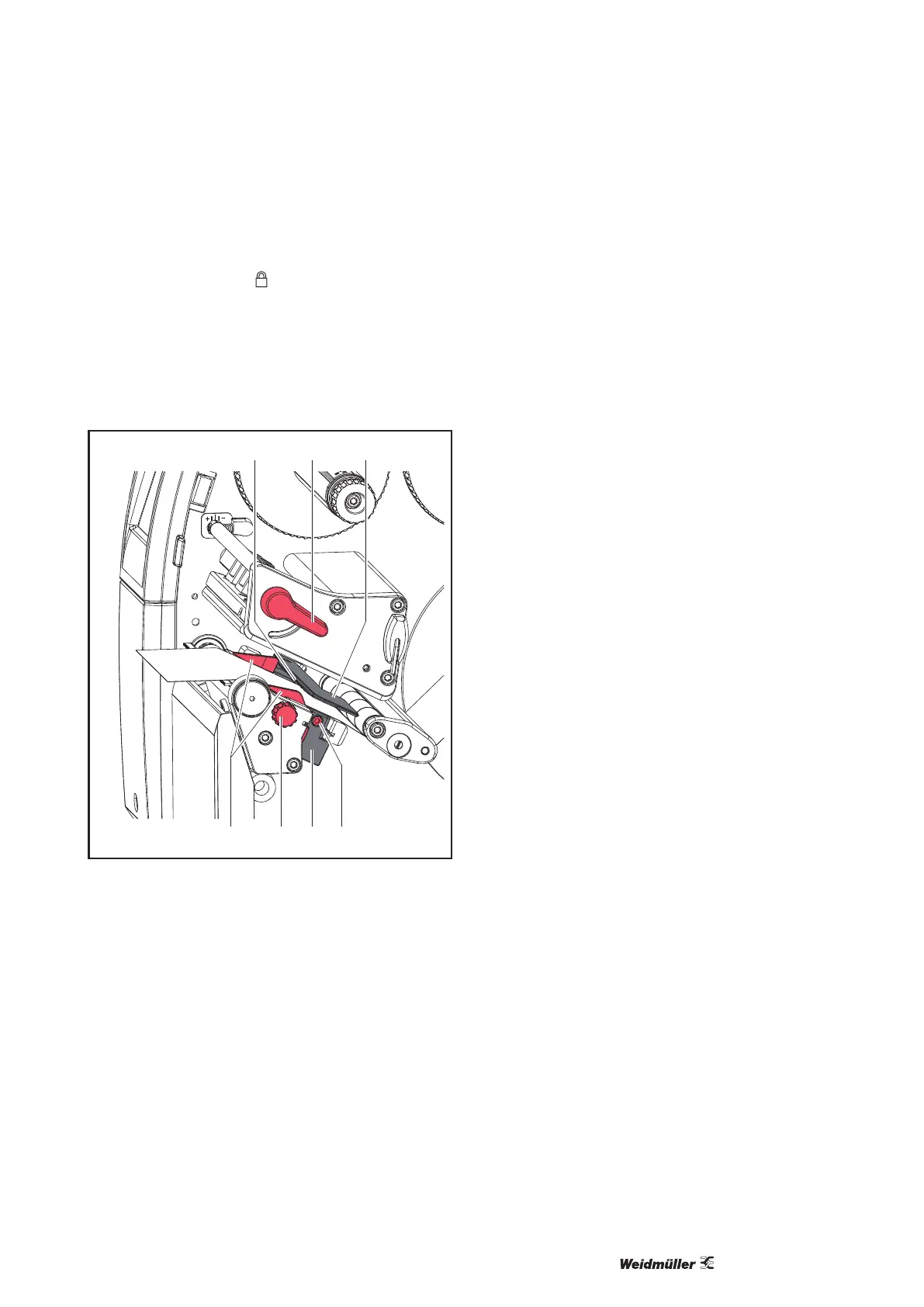

Abbildung 11 Etiketten in Druckkopf einlegen
f Hebel (2) in Gegenuhrzeigerrichtung drehen, um
den Druckkopf anzuheben.
f Führung (7) mit Hilfe des Rändelknopfs (6) so
einstellen, dass das Material zwischen die beiden
Führungen passt.
f Etikettenstreifen oberhalb des internen Aufwick-
lers zur Druckeinheit führen.
f Etikettenstreifen so durch die Etikettenlicht-
schranke (3) führen, dass er zwischen Druckkopf
und Druckwalze die Druckeinheit verlässt.
f Führung (7) so positionieren, dass das Material
ohne Klemmen geführt wird.
4.1.3 Etikettenlichtschranke einstellen
Die Etikettenlichtschranke kann zur Anpassung an
das Etikettenmaterial quer zur Papierlaufrichtung
verschoben werden. Der Sensor (1) der Etiketten-
lichtschranke ist beim Blick durch die Druckeinheit
von vorne sichtbar und mit einer Marke am Licht-
schrankenhalter gekennzeichnet. Bei eingeschal-
tetem Drucker leuchtet an der Sensorposition außer-
dem eine gelbe LED.
f Schraube (4) lösen.
f EtikettenlichtschrankemitGri(5)sopositionie-
ren, dass der Sensor (1) die Etikettenlücke oder
eineReex-oderPerforationsmarkeerfassen
kann.
- oder, wenn die Etiketten von der Rechteckform
abweichen, -
f EtikettenlichtschrankemitGri(5)aufdiein
Papierlaufrichtung vorderste Kante des Etiketts
ausrichten.
f Schraube (4) anziehen.
Nur für den Betrieb im Abreißmodus:
f Hebel (2) in Uhrzeigerrichtung, drehen, um den
Druckkopf zu verriegeln.
f Die Etiketten sind für den Betrieb im Abreißmo-
dus eingelegt.
