Ilægning af materialet
4.1.2 Ilægning af etiketter i printhove-
det
4
1
5
3
2
67

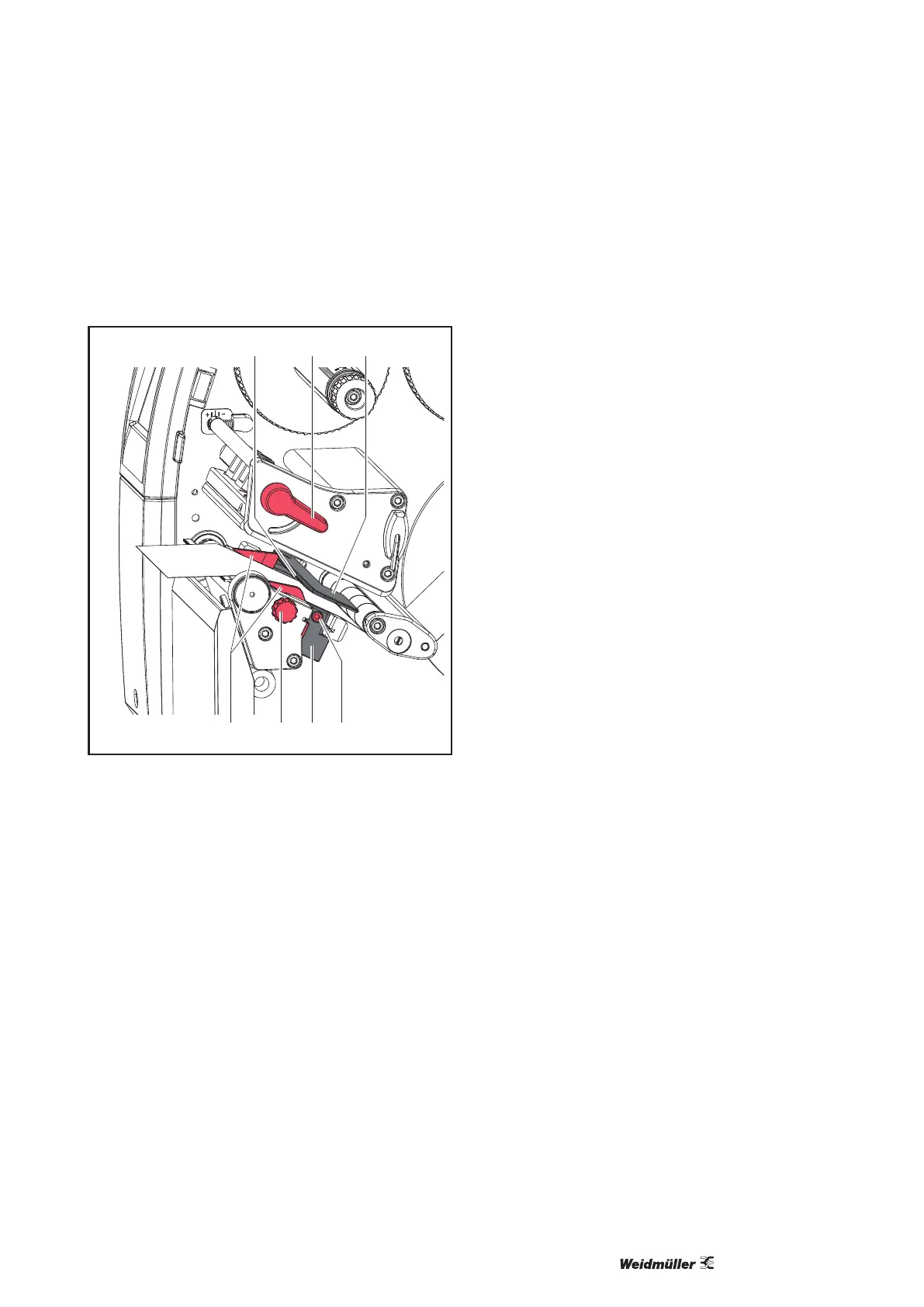

Billede 11 Ilægning af etiketter i printhovedet
f Drej grebet (2) mod uret for at hæve printhovedet.
f Indstilføringen(7)meddenriedeknap(6)såle-
des, at materialet passer mellem de to føringer.
f Før etiketstrimlen over den interne opvikler til
printenheden.
f Før etiketstrimlen gennem etiketfotocelleanlæg-
get (3), så den forlader printenheden mellem
printhovedet og trykvalsen.
f Placer føringen (7), så materialet føres uden
fastklemning.
4.1.3 Indstilling af etiketfotocellean-
lægget
Etiketfotocelleanlægget kan forskydes på tværs af
papirretningen for at tilpasse den til etiketmateri-
alet. Etiketfotocelleanlæggets sensor (1) er synlig
gennem printenheden set forfra og markeret med et
mærke på fotocelleanlæggets holder. Når printeren
er tændt, lyser der desuden en gul LED ved sensor-
positionen.
f Løsn skruen (4).
f Placer etiketfotocelleanlægget med grebet (5), så
sensoren (1) kan registrere etiketmellemrummet
eller et blackmark- eller perforeringsmærke.
–eller,hvisetiketterneafvigerfradenrkantede
form –
f Juster etiketfotocelleanlægget med grebet (5) til
etikettens forreste kant i papirretningen.
f Spænd skruen (4).
Kun til brug i afrivningsfunktion:
f Drej grebet (2) med uret for at låse printhovedet.
f Etiketterne er lagt i til brug i afrivningsfunktion.
