Insertion des consommables
4.4 Montageetdémontagedel'arêted'arrachage
And'équiperl'imprimantepourunautremodedefonctionnementunearêted'arrachagedoitéventuelle-
ment être montée.
1 1
3
2

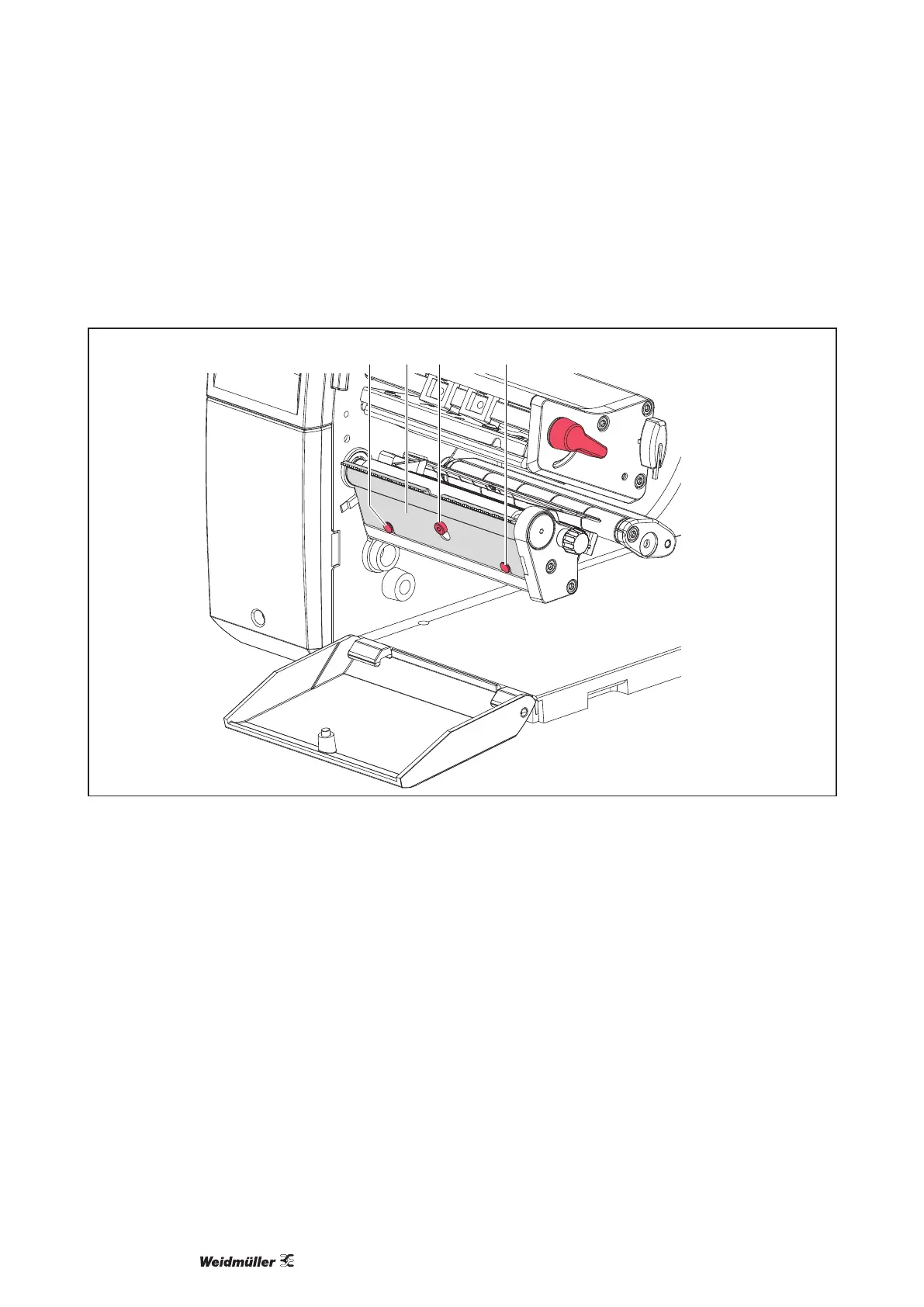

Figure 14 Montage et démontage de l'arête d'arrachage
Démonter l’arête
f Desserrer la vis (3) de plusieurs tours.
f Pousser l’arête (2) vers le haut et la retirer.
Installer l’arête
f Poser l’arête (2) sur la vis (3), et la pousser vers le bas derrière les broches (1).
f Resserrer la vis (3).
