Lägga i material
4.1.2 Lägga i etiketter i skrivarhuvudet
4
1
5
3
2
67

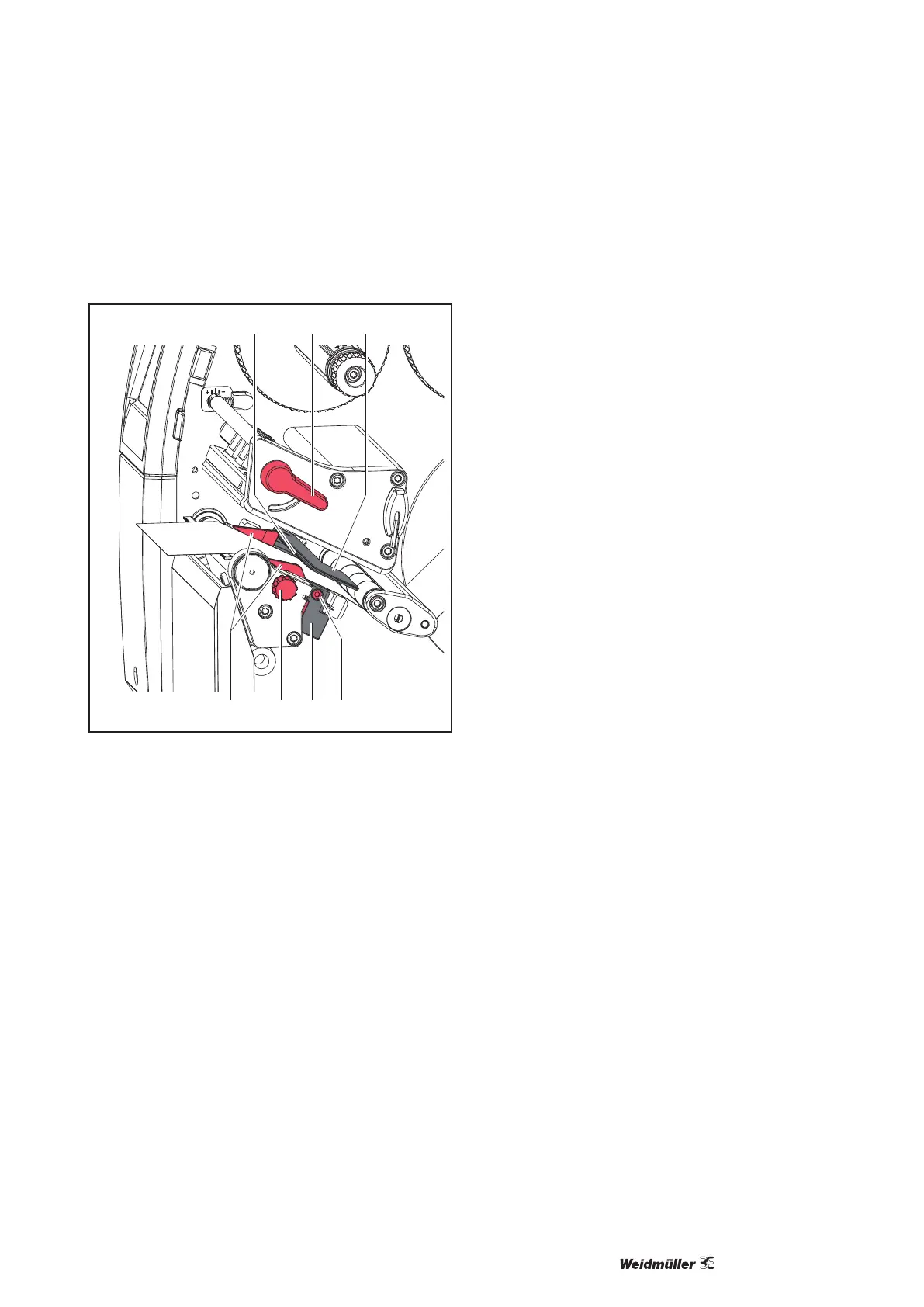

Bild 11 Lägga i etiketter i skrivarhuvudet
f Vrid spaken (2) moturs för att lyfta upp skrivarhu-
vudet.
f Ställ in kantstoppet (7) med hjälp av den rä󰀪ade
ratten (6) så att materialet passar mellan de båda
kantstoppen.
f För in etikettremsan ovanför den interna upplin-
daren till skrivenheten.
f För etikettremsan igenom etikettsensorn (3) så att
den lämnar skrivenheten mellan skrivarhuvudet
och tryckvalsen.
f Positionera kantstoppet (7) så att materialet kan
föras igenom utan plintar.
4.1.3 Ställa in etikettsensor
Etikettsensorn kan förskjutas på tvären mot pappe-
rets löpriktning för att anpassas till etikettmaterialet.
Etikettsensorns (1) position syns genom skriven-
heten framifrån och är markerad med ett märke på
sensorhållaren. När skrivaren är påkopplad lyser
dessutom en gul LED på sensorpositionen.
f Lossa skruven (4).
f Placera etikettsensorn med handtag (5) så att
sensorn (1) kan detektera etikettluckan, ett reex-
märke eller en stansning.
- eller, om etiketterna inte är rektangulära, -
f Rikta etikettsensorn med handtag (5) mot etiket-
tens främre kant i papperets löpriktning.
f Dra åt skruven (4).
Endast för drift i avrivningsläge:
f Vrid spaken (2) medurs för att låsa skrivarhuvu-
det.
f Etiketterna läggs in för bearbetning i avrivnings-
läge.
