Kurulum
2 Kurulum
2.1 Cihazın genel görünümü
3
5
6
7
4
1
8
2
10
9

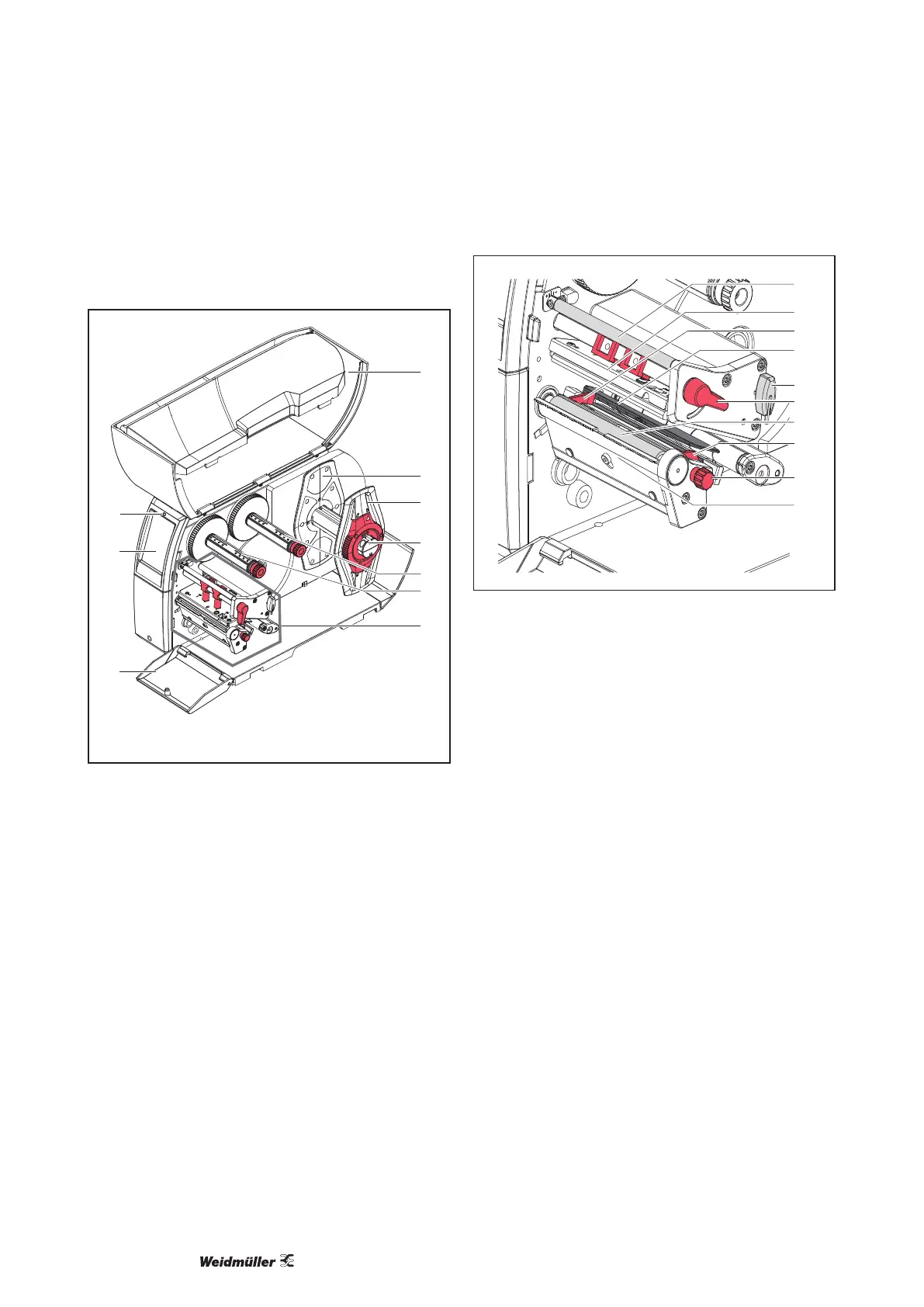

Resim 1 Genel görünüm
1 Kapak
2 Kenar stopu
3 Kenar stopu
4 Makara göbeği
5 Transfer şeridi açıcı
6 Transfer şeridi sarıcı
7 Yazdırma ünitesi
8 Kapak
9 Dokunmatik ekran
10 “Cihaz açık” LED ışığı
12
14
18
13
16
11
15
17
19
13
Resim 2 Yazdırma ünitesi - ortalanmış malze-
me kılavuzu olan cihazlarda
11 Transfer şeridi sevk çubuğu
12 Yazıcı kafası ünitesi
13 Kılavuz
14 Etiket ışın sensörü
15 Alyan anahtarı
16 Yazıcı kafası kilitleme kolu
17 Yazdırma merdanesi
18 Kılavuzlar için ayar düğmesi
19 Kesme veya perforasyon bıçağı yırtma kenarı
