Installation
2 Installation
2.1 Description de l'imprimante
3
5
6
7
4
1
8
2
10
9

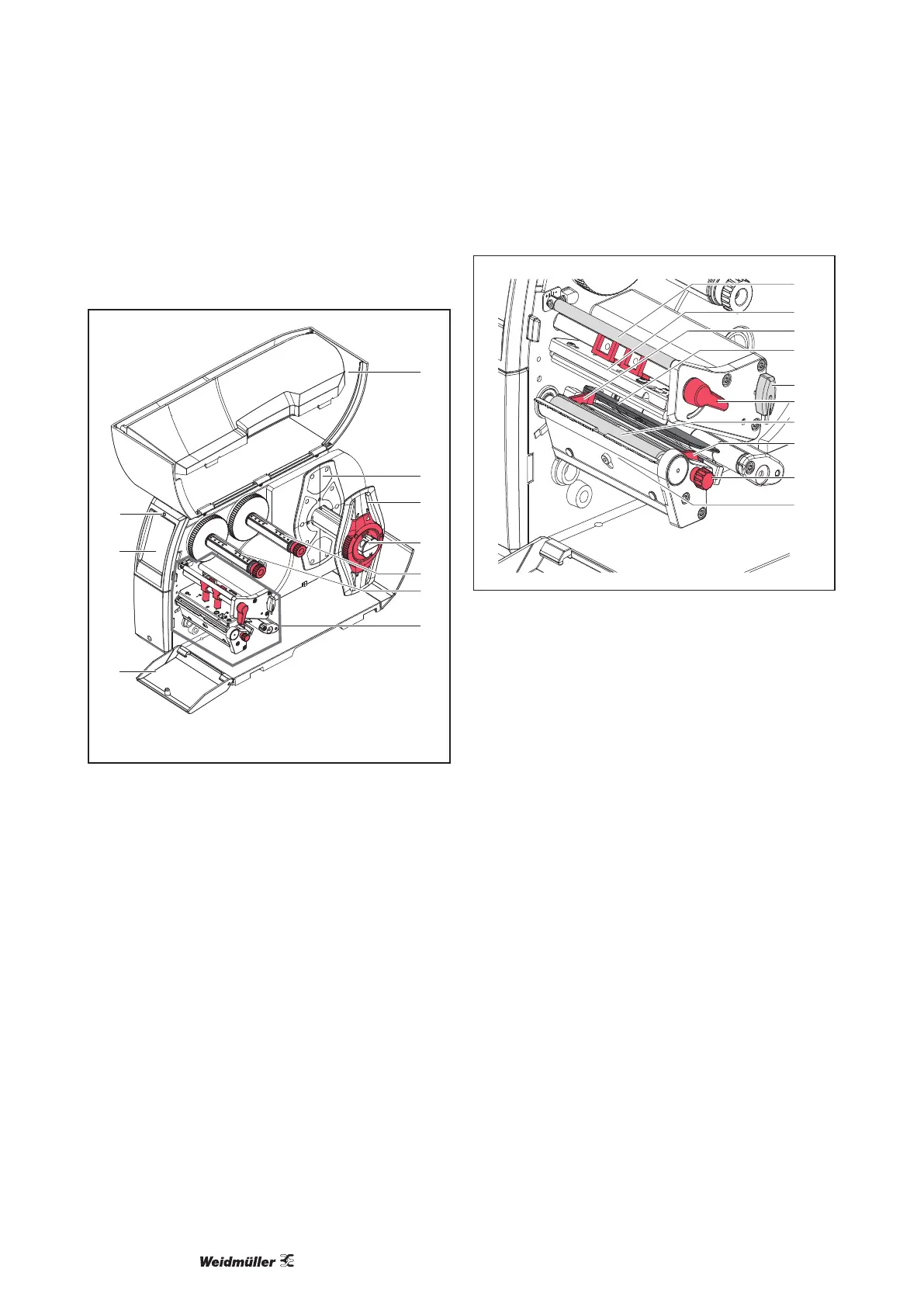

Figure 1 Vue d'ensemble
1 Capot
2 Margeur
3 Margeurs
4 Support de rouleau
5 Dérouleur de ruban transfert
6 Enrouleur de ruban transfert
7 Mécanisme d'impression
8 Cache
9 Acheurtactile
10 LED "Appareil sous tension"
Figure 2 Mécanisme d'impression - Modèles
avec guidage des consommables
centré
11 Axe de déviation du ruban transfert
12 Support avec tête d'impression
13 Guide
14 Cellule de détection d'étiquettes
15 Clé Allen, six pans
16 Levier pour le verrouillage de la tête d'impression
17 Rouleau d'impression
18 Bouton de réglage des guides
19 Arête d'arrachage massicot de coupe et de per-
foration
