Insertion des consommables
4 Insertion des consommables
Pour les réglages et les montages simples, utiliser la clé à six pans fournie qui se trouve dans la
partie supérieure du mécanisme d'impression de l'imprimante. Aucun autre outil n'est nécessaire
pour les opérations décrites ici.
4.1 Insertion du rouleau d'étiquettes
4.1.1 Positionnement du rouleau d'étiquettes sur le support de rouleau
4
3
1
2

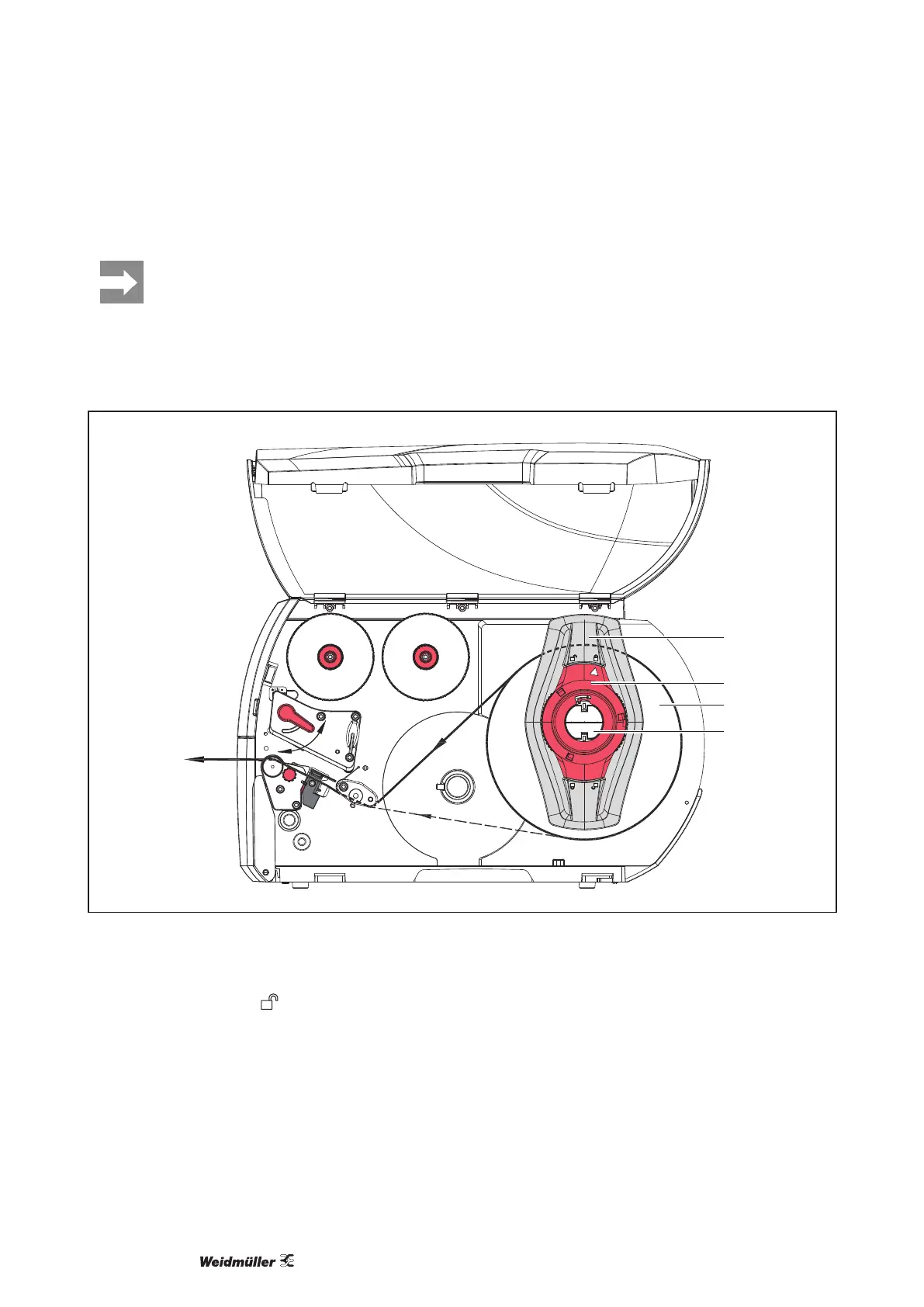

Figure 10 Insertion du rouleau d'étiquettes
f Ouvrir le capot.
f Tournerlabagued'arrêt(2)danslesensinversedesaiguillesd'unemontredesortequelaèchesoitdi-
rigée vers le symbole et débloquer ainsi le margeur (1).
f Retirer le margeur (1) du support de rouleau (4).
f Positionner le rouleau (3) sur le support (4) de telle façon que la face à imprimer soit en haut.
f Positionner le margeur (1) sur le support (4) et le pousser jusqu'à ce que les margeurs soient en appui
sur le rouleau (3) et qu'en poussant, une certaine résistance se fasse sentir.
