Weidmüller THM MultiMark Plus - Instalación; Vista General del Dispositivo

202 2599440000/00/04.2019
Instalación
2 Instalación
2.1 Vista general del dispositivo
3
5
6
7
4
1
8
2
10
9

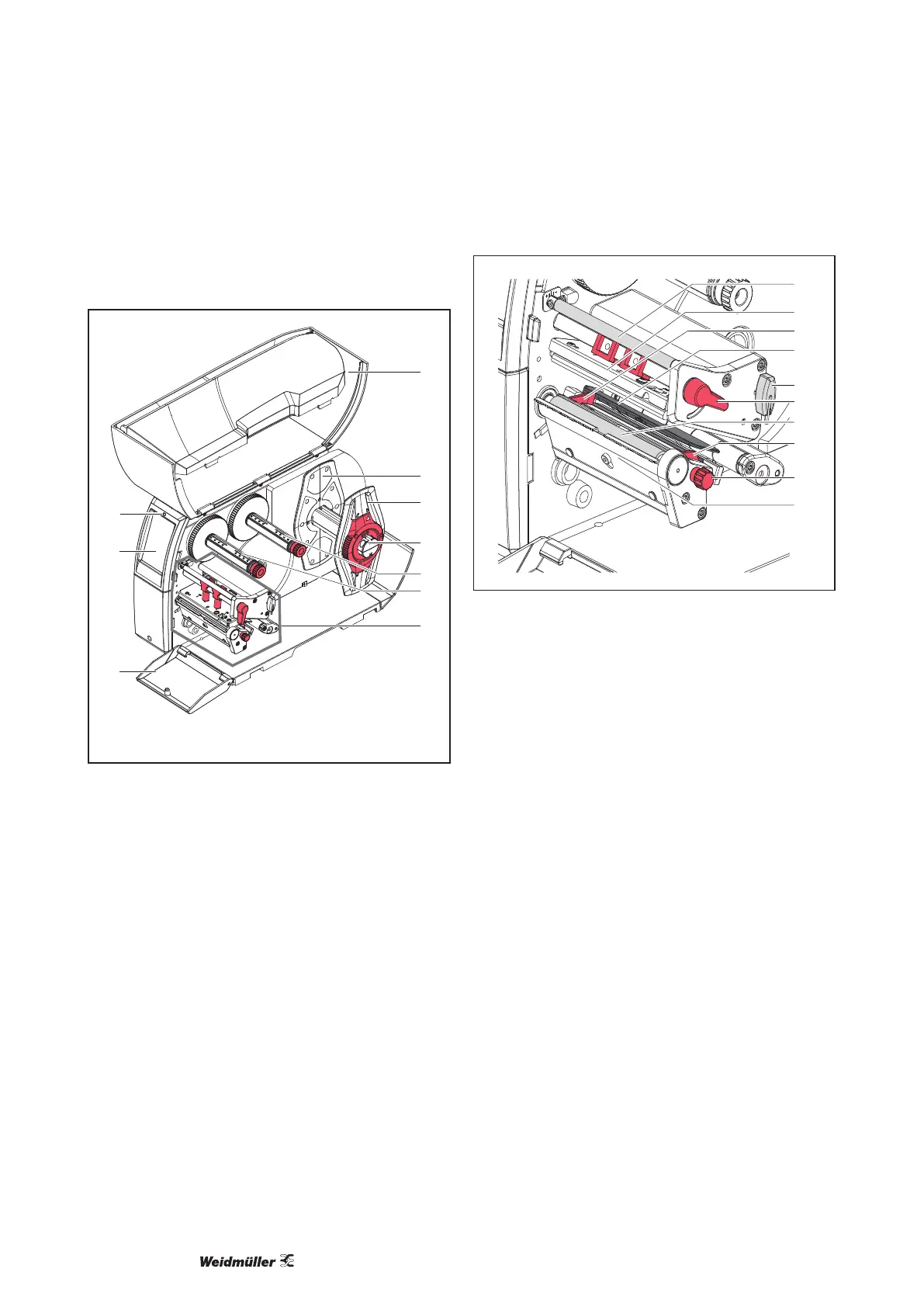

Figura 1 Vista general
1 Tapa
2 Posicionador
3 Posicionador
4 Soporte de carrete
5 Desbobinador de ribbon
6 Rebobinador de ribbon
7 Módulo de impresión
8 Cubierta
9 Pantalla táctil
10 LED "Dispositivo activado"
12
14
18
13
16
11
15
17
19
13
Figura 2 Módulo de impresión: dispositivos
con guía de material centrada
11 Desvío del ribbon
12 Ángulo del cabezal con cabezal de impresión
13 Guía
14 Sensor de etiquetas
15 Llave Allen
16 Palanca para bloquear el cabezal de impresión
17 Rodillo de presión
18 Botón de ajuste para las guías
19 Placa de corte manual cortador o perforador
