Montaż
2 Montaż
2.1 Budowa urządzenia
3
5
6
7
4
1
8
2
10
9

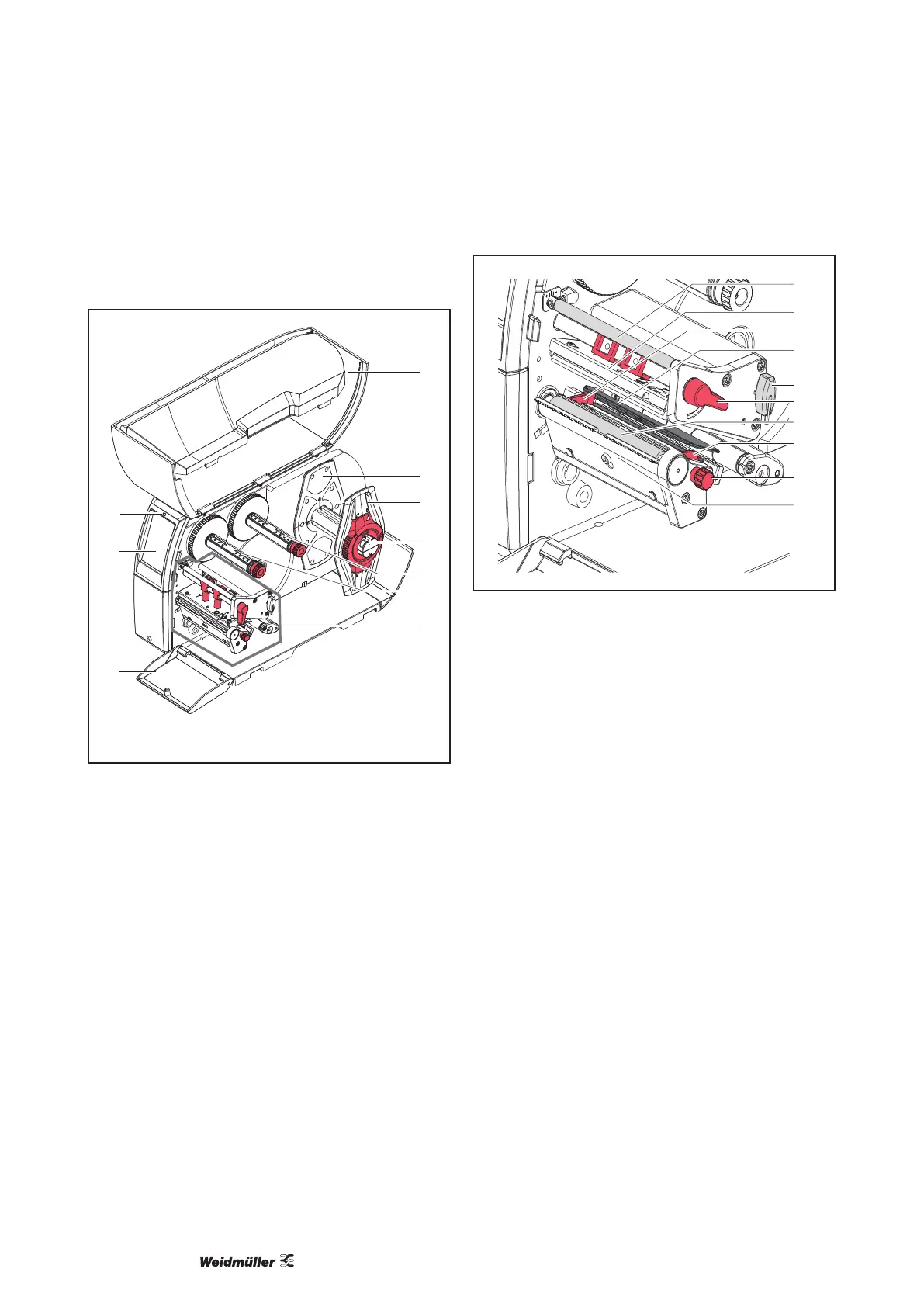

Ilustracja 1 Budowa
1 Pokrywa
2 Regulator marginesu
3 Regulator marginesu
4 Uchwyt rolek
5 Odwijarkataśmytransferowej
6 Nawijarkataśmytransferowej
7 Mechanizm drukowania
8 Klapka
9 Wyświetlaczzekranemdotykowym
10 Kontrolka„Urządzeniewłączone”
12
14
18
13
16
11
15
17
19
13
Ilustracja 2 Mechanizmdrukowania—urządze-
niazobustronnąregulacjąprowadnic
materiału
11 Rolkazmianykierunkutaśmytransferowej
12 Kątownikczołowyzgłowicądrukującą
13 Prowadnica
14 Barieraświetlnaetykiet
15 Klucz imbusowy
16 Dźwigniadoblokowaniagłowicydrukującej
17 Wałekdrukarki
18 Pokrętłodoustawianiaprowadnic
19 Krawędźzrywającanożadocięcialubperforacji
